菱形滚花位置指示器旋钮

制式 公制
描述 菱形滚花位置指示器旋钮,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
菱形滚花位置指示器旋钮
  • 菱形滚花位置指示器旋钮
  • 菱形滚花位置指示器旋钮

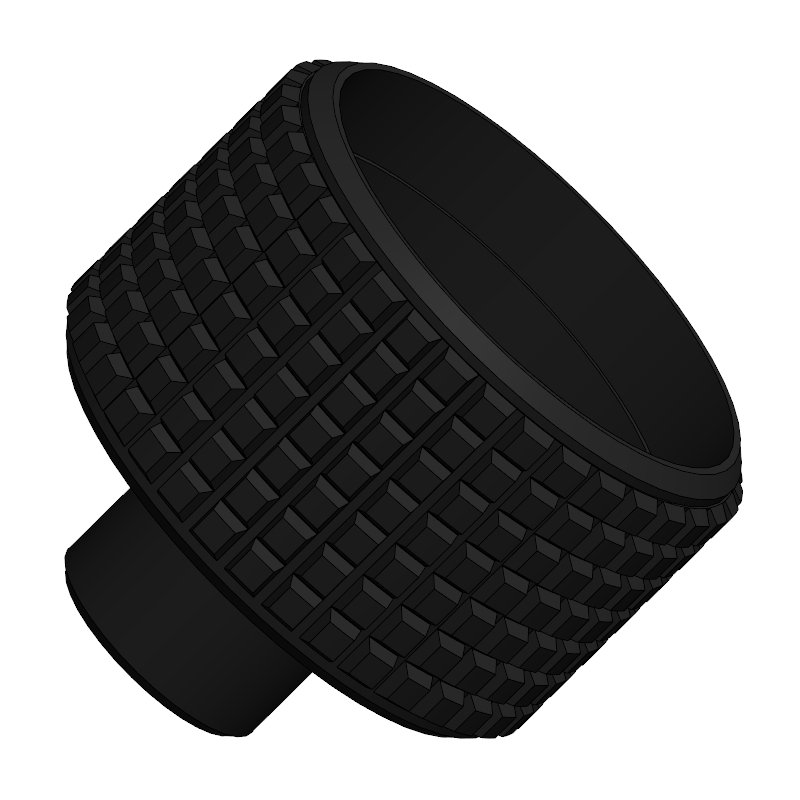

  • 菱形滚花位置指示器旋钮G1

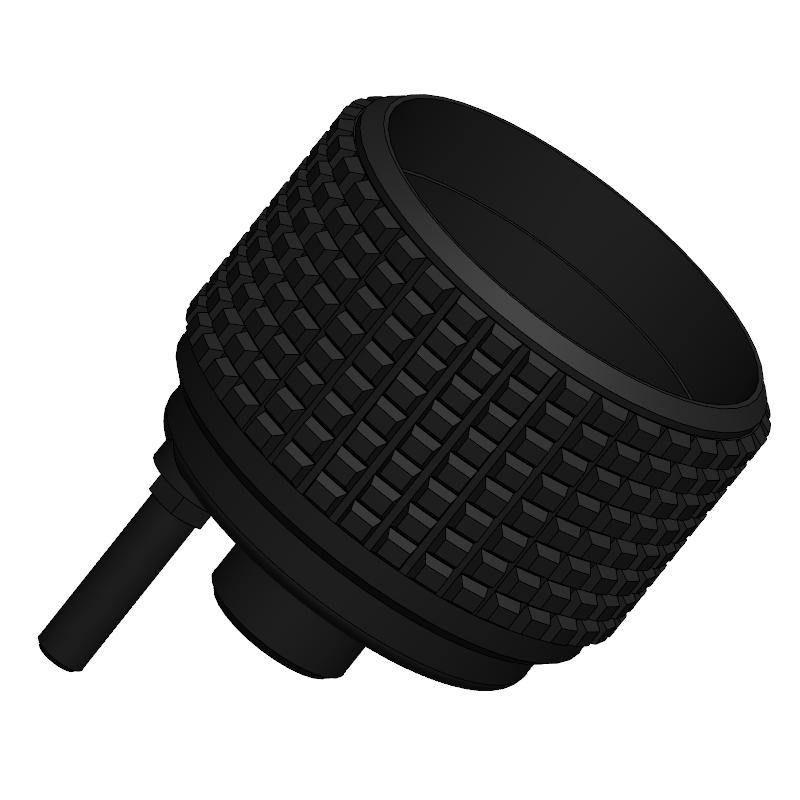

  • 菱形滚花位置指示器旋钮G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

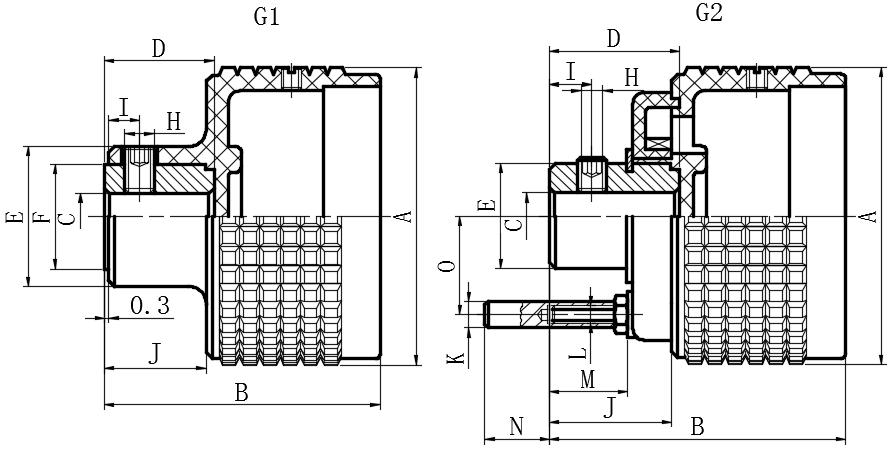

SKU
A
(直径)
B
(高度)
C
D
E
F
H
I
J
K
L
M
N
O

(手轮指示器组合)
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV154-02000318 58.0 52.5 8.0 17.0 24.0 18.0 M5 6.0 17.0 - - - - - 组合1 G1 在线咨询 1
尚未登入
EV154-02000320 58.0 55.0 8.0 20.5 18.0 - M5 5.0 18.5 6.0 M4 10.5 14.5 19.0 组合3 G2 在线咨询 1
尚未登入
EV154-02000321 77.0 59.0 10.0 22.0 30.0 - M5 6.0 20.0 6.0 M4 12.0 13.0 28.5 组合4 G2 在线咨询 1
尚未登入
EV154-02000319 77.0 61.0 10.0 22.0 28.0 22.0 M5 6.0 22.0 - - - - - 组合2 G1 在线咨询 1
金额为空
  • 基本信息
  • 附件信息
材料:玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。
标准型号:黑色氧化处理钢制轮毂,,带H7铰孔,采用带内六角槽及UNI5929-85杯状端的埋头螺钉固定安装到轴上。
G1型:用于重力式指示器
G2型:用于正驱动指示器。尾部法兰带有聚甲醛基(POM)高科技聚合体内置冠状齿轮。黑色氧化处理钢制固定销。


人体工程学及设计理念:旋钮外缘专门设计的滚花,其结构间距细密,确保了自然、安全以及舒适的握紧力。使得操作者可在最恶劣的工作条件下以灵敏及符合人体工程学的方式进行操作,并简化了在旋钮快速旋转(或拧紧)的过程中调整旋钮的程序,不会使手和手腕处于不适的工作角度。
指示器选择 另行订购:如需选择指示器,参见表格相匹配的可选指示器。
同时参见正驱动式指示器说明(P11)或重力式位置指示器(P15)
可按需提供的配件:
罩盖(用于替代指示器安装)

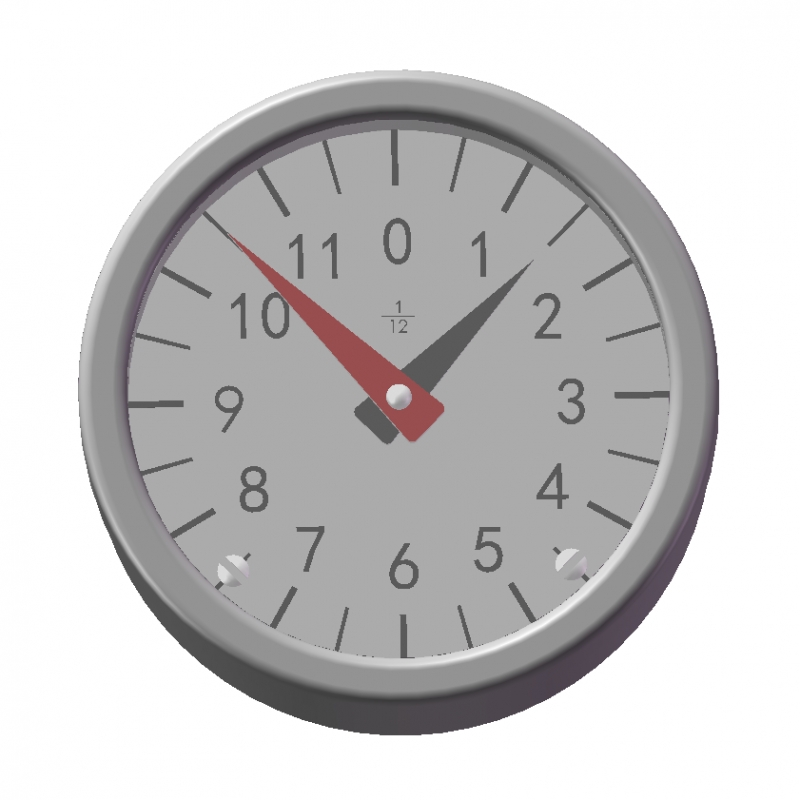

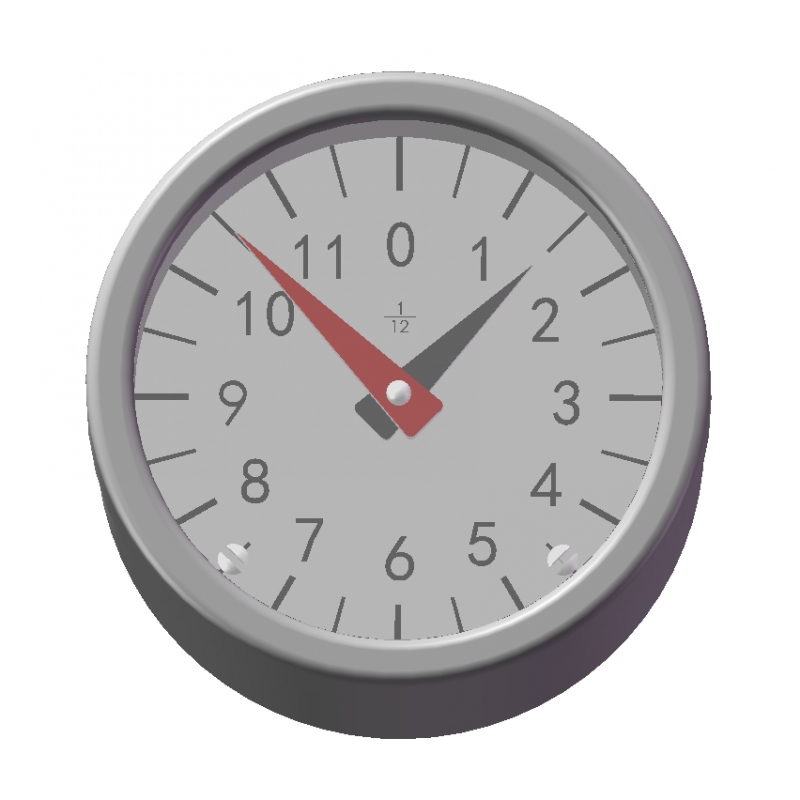

组合1=金属小型重力模拟位置指示器/

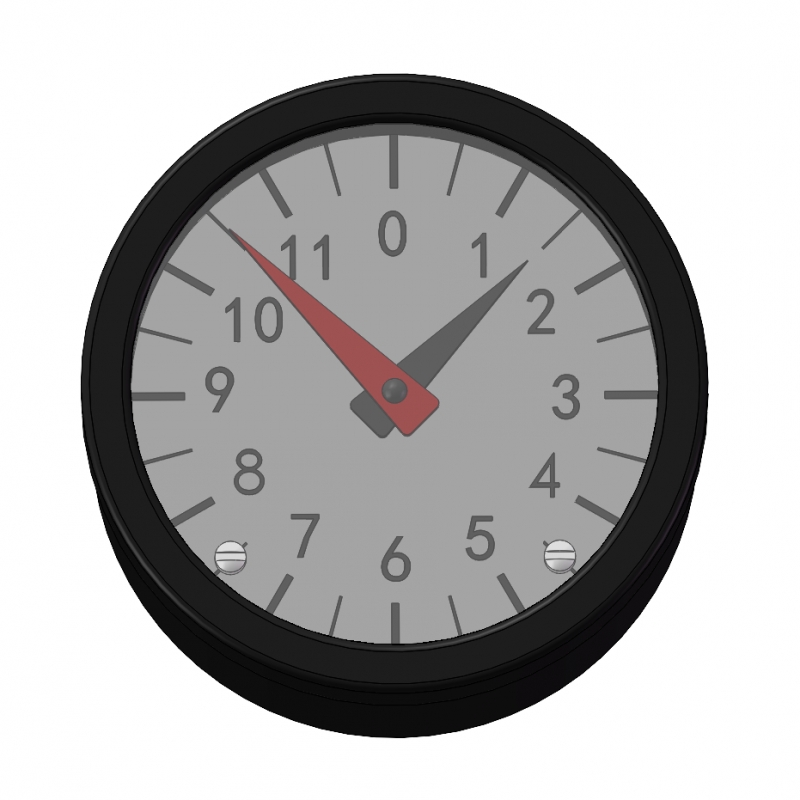

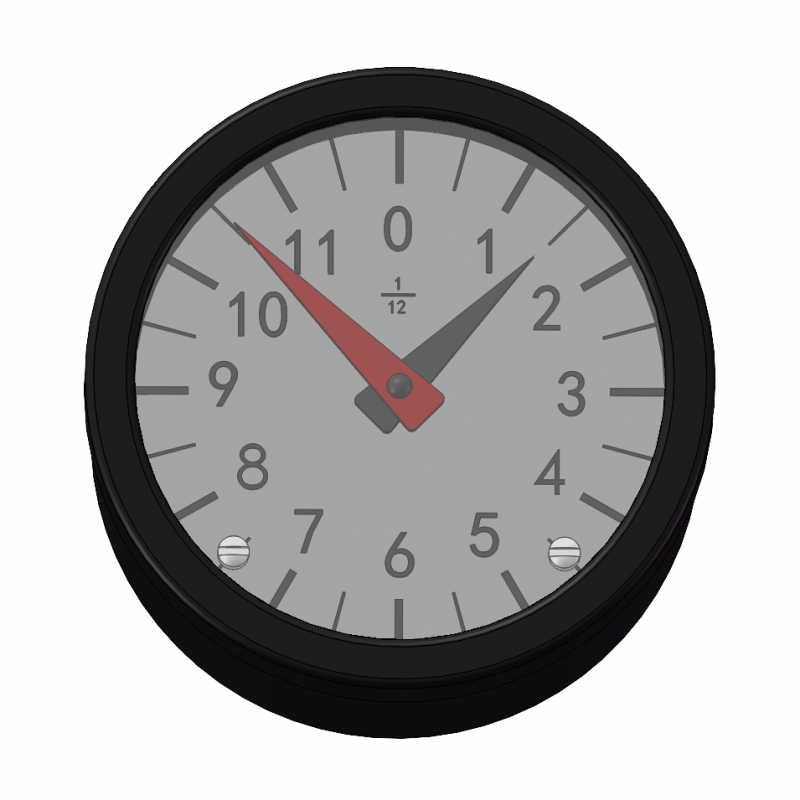

           塑料小型重力模拟位置指示器


组合2=金属中型重力模拟位置指示器/

           塑料中型重力模拟位置指示器/

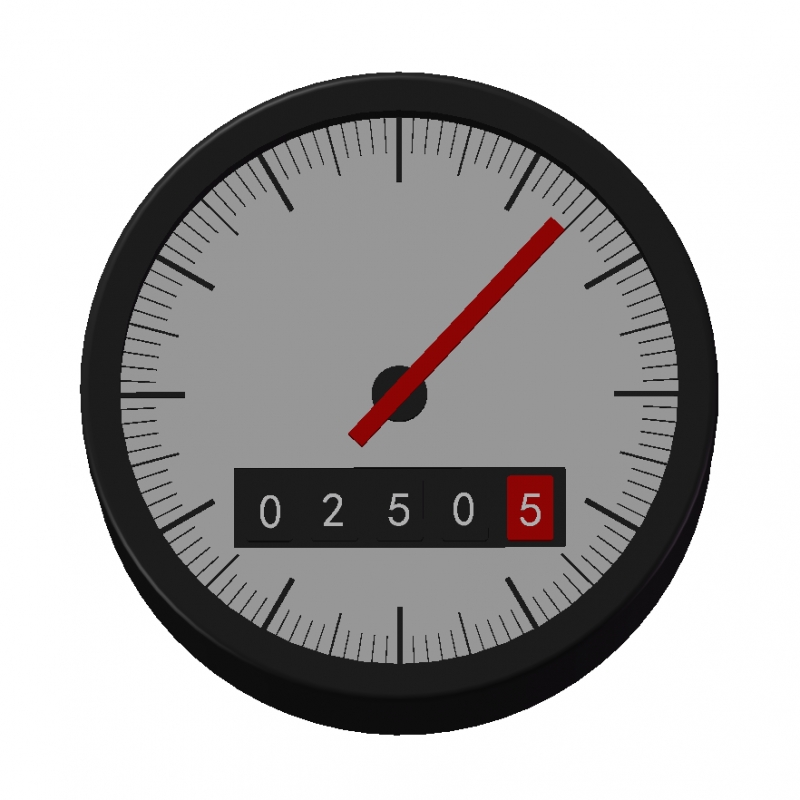

           塑料中型重力数字模拟位置指示器


组合3=金属小型正驱动模拟位置指示器/

           塑料小型正驱动模拟位置指示器


组合4=金属中型正驱动模拟位置指示器/

           塑料中型正驱动模拟位置指示器/

           塑料正驱动数字模拟位置指示器


正驱动式指示器说明(P11).pdf

重力式位置指示器(P15).pdf
