PF带摇把位置指示器手轮

制式 公制
描述 PF带摇把位置指示器手轮,
点击可见技术信息，图纸下载及3D演示

手机扫一扫

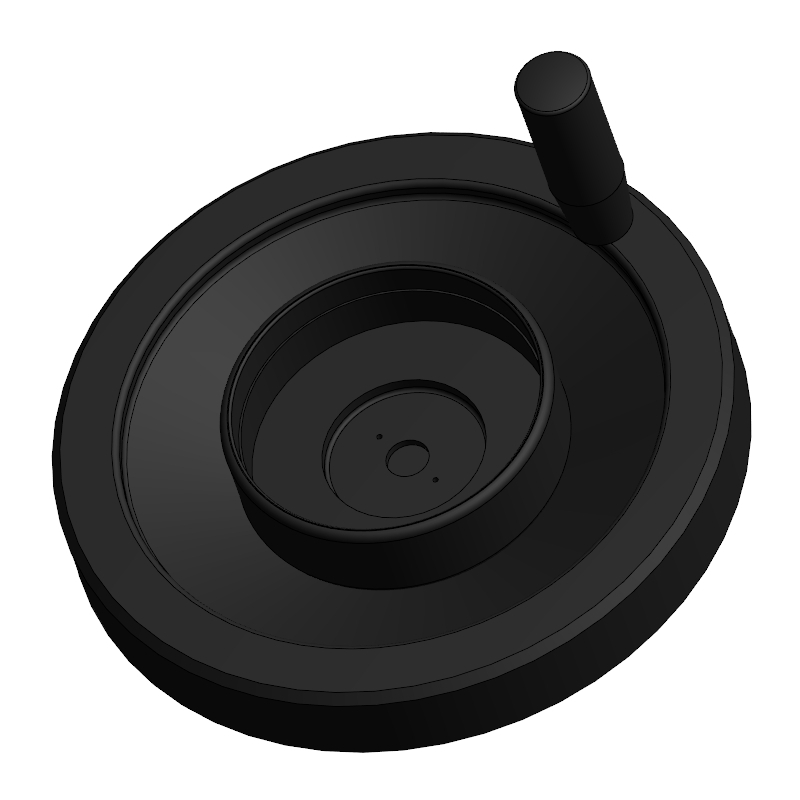

PF带摇把位置指示器手轮
  • PF带摇把位置指示器手轮
  • PF带摇把位置指示器手轮
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选
清除条件

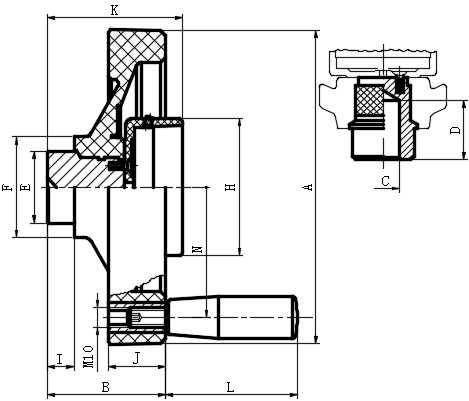

A(外圈直径)
SKU
A
(外圈直径)
B
C
(max)
D
(max)
E
F
H
I
J
K
L
N
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV151-02000009 249.0 76.0 34.0 25.0 49.0 70.0 122.0 15.0 36.0 86.0 90.0 106.0 在线咨询 1
尚未登入
EV151-02000010 301.0 87.0 42.0 35.0 58.0 82.0 122.0 18.0 36.0 98.0 90.0 132.0 在线咨询 1
尚未登入
EV151-02000011 350.0 92.0 42.0 35.0 58.0 90.0 122.0 18.0 38.0 98.0 102.0 157.0 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
材料：高度抗冲击加固型酚醛基（PF）热固性塑料，黑色，光亮饰面。
指示器外壳：由玻璃纤维加固聚酰胺基(PA)高科技聚合体制成，黑色，亚光饰面。

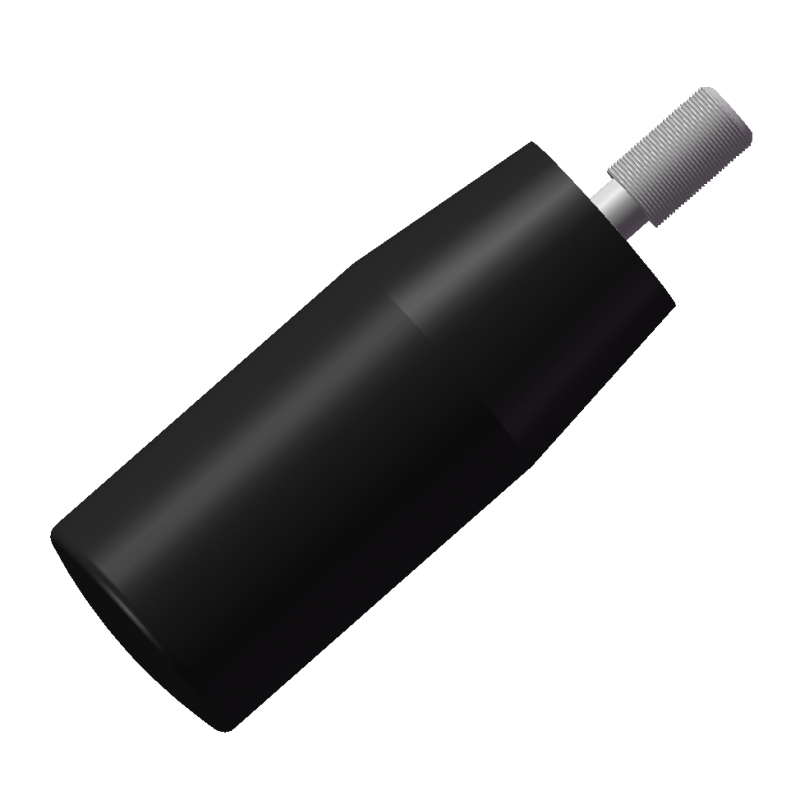

旋转手柄：柱状旋转手柄01型由热固性塑料制成，黑色，光亮饰面。
标准型号：黑色氧化处理钢毂，未钻孔。
参见表格中用于钻孔最大直径C和最大深度D。


指示器选择 另行订购：此手轮可用于安装金属大型重力模拟位置指示器。同时安装说明参见P15
按需提供的特殊型号：可手动复位的型号：指示器读数可复位至定位范围内的任一位置，使得更多的读数可以参照复位点读取。要使读数复位，应保持指示器本体静止的情况下，转动指示器外壳，直至两根指针到达零位。这样，仅用很小的力度便可以改变指示器与手轮间的相关位置，且不会造成任何意外的相移。


重力式位置指示器(P15）.pdf
