塑料小型正驱动模拟位置指示器

制式	公制
材质	高科技聚合体
转动方向	逆时针顺时针
计数器	模拟型
传动比	2.0 4.0 6.0 8.0 10.0 12.0 15.0 16.0 20.0 24.0 30.0 36.0 40.0 50.0 60.0 72.0 100.0
描述	塑料小型正驱动模拟位置指示器,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

清除条件

I(传动比)

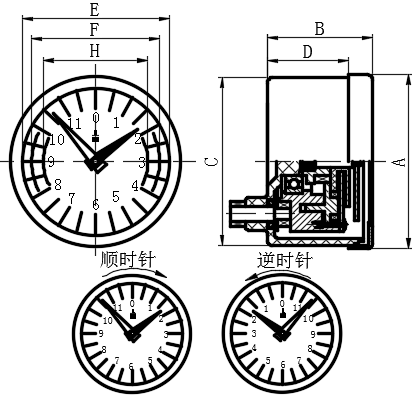

SKU	A	B	C	D	E	F	H	I (传动比)	J (转动方向)	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV257-02000108	49.8	30.0	48.2	23.0	42.0	37.0	30.0	2.0	顺时针	在线咨询	1	尚未登入
EV257-02000109	49.8	30.0	48.2	23.0	42.0	37.0	30.0	2.0	逆时针	在线咨询	1	尚未登入
EV257-02000110	49.8	30.0	48.2	23.0	42.0	37.0	30.0	4.0	顺时针	在线咨询	1	尚未登入
EV257-02000111	49.8	30.0	48.2	23.0	42.0	37.0	30.0	4.0	逆时针	在线咨询	1	尚未登入
EV257-02000112	49.8	30.0	48.2	23.0	42.0	37.0	30.0	6.0	顺时针	在线咨询	1	尚未登入
EV257-02000113	49.8	30.0	48.2	23.0	42.0	37.0	30.0	6.0	逆时针	在线咨询	1	尚未登入
EV257-02000114	49.8	30.0	48.2	23.0	42.0	37.0	30.0	8.0	顺时针	在线咨询	1	尚未登入
EV257-02000115	49.8	30.0	48.2	23.0	42.0	37.0	30.0	8.0	逆时针	在线咨询	1	尚未登入
EV257-02000100	49.8	30.0	48.2	23.0	42.0	37.0	30.0	10.0	顺时针	在线咨询	1	尚未登入
EV257-02000101	49.8	30.0	48.2	23.0	42.0	37.0	30.0	10.0	逆时针	在线咨询	1	尚未登入
EV257-02000102	49.8	30.0	48.2	23.0	42.0	37.0	30.0	12.0	顺时针	在线咨询	1	尚未登入
EV257-02000103	49.8	30.0	48.2	23.0	42.0	37.0	30.0	12.0	逆时针	在线咨询	1	尚未登入
EV257-02000116	49.8	30.0	48.2	23.0	42.0	37.0	30.0	16.0	顺时针	在线咨询	1	尚未登入
EV257-02000117	49.8	30.0	48.2	23.0	42.0	37.0	30.0	16.0	逆时针	在线咨询	1	尚未登入
EV257-02000104	49.8	30.0	48.2	23.0	42.0	37.0	30.0	20.0	顺时针	在线咨询	1	尚未登入
EV257-02000105	49.8	30.0	48.2	23.0	42.0	37.0	30.0	20.0	逆时针	在线咨询	1	尚未登入
EV257-02000118	49.8	30.0	48.2	23.0	42.0	37.0	30.0	24.0	顺时针	在线咨询	1	尚未登入
EV257-02000119	49.8	30.0	48.2	23.0	42.0	37.0	30.0	24.0	逆时针	在线咨询	1	尚未登入
EV257-02000106	49.8	30.0	48.2	23.0	42.0	37.0	30.0	30.0	顺时针	在线咨询	1	尚未登入
EV257-02000107	49.8	30.0	48.2	23.0	42.0	37.0	30.0	30.0	逆时针	在线咨询	1	尚未登入
EV257-02000120	49.8	30.0	48.2	23.0	42.0	37.0	30.0	36.0	顺时针	在线咨询	1	尚未登入
EV257-02000121	49.8	30.0	48.2	23.0	42.0	37.0	30.0	36.0	逆时针	在线咨询	1	尚未登入
EV257-02000122	49.8	30.0	48.2	23.0	42.0	37.0	30.0	40.0	顺时针	在线咨询	1	尚未登入
EV257-02000123	49.8	30.0	48.2	23.0	42.0	37.0	30.0	40.0	逆时针	在线咨询	1	尚未登入
EV257-02000124	49.8	30.0	48.2	23.0	42.0	37.0	30.0	50.0	顺时针	在线咨询	1	尚未登入
EV257-02000125	49.8	30.0	48.2	23.0	42.0	37.0	30.0	50.0	逆时针	在线咨询	1	尚未登入
EV257-02000126	49.8	30.0	48.2	23.0	42.0	37.0	30.0	60.0	顺时针	在线咨询	1	尚未登入
EV257-02000127	49.8	30.0	48.2	23.0	42.0	37.0	30.0	60.0	逆时针	在线咨询	1	尚未登入
EV257-02000128	49.8	30.0	48.2	23.0	42.0	37.0	30.0	72.0	顺时针	在线咨询	1	尚未登入
EV257-02000129	49.8	30.0	48.2	23.0	42.0	37.0	30.0	72.0	逆时针	在线咨询	1	尚未登入
EV257-02000130	49.8	30.0	48.2	23.0	42.0	37.0	30.0	100.0	顺时针	在线咨询	1	尚未登入
EV257-02000131	49.8	30.0	48.2	23.0	42.0	37.0	30.0	100.0	逆时针	在线咨询	1	尚未登入

基本信息
附件信息

外壳：玻璃纤维加固聚酰胺基(PA)高科技聚合体，黑色，亚光饰面。内铸主轴。

座圈：高科技聚合体。模压视窗。
读数窗：透明聚酰胺基(PA-T)高科技聚合体(几乎不会破损)。耐溶剂、机油、油脂以及其他化学溶剂(清洁时不得接触酒精)。



表盘：本色，亚光阳极氧化铝制。顺时针或逆时针刻度黑色。

读数：黑色指针指示主轴从起始位置(0)起的转动圈数；红色指针指示其该次转动的移动部分

传动比：选择转动比参见“正驱动式指示器说明”(P11)

IP防护：读数窗采用超声波焊接固定在壳体上，确保其完全密封，达到IP65防护等级，参见P14

特征及应用：数字模拟型正驱动指示器适用于装在处于任何位置的主轴上的手轮。选择手轮参见列表“手轮/旋钮相匹配的可选指示器”(P12)

正驱动式指示器说明(P11).pdf

手轮旋钮相匹配的可选指示器(P12).pdf

IP防护等级(P14).pdf

按需提供的特殊型号：
定制刻度
特殊传动比
单指针
