防盗双阀加压通气帽

制式 公制
材质 高科技聚合体
其他功能 双向阀门
描述 防盗双阀加压通气帽,
点击可见技术信息，图纸下载及3D演示

手机扫一扫

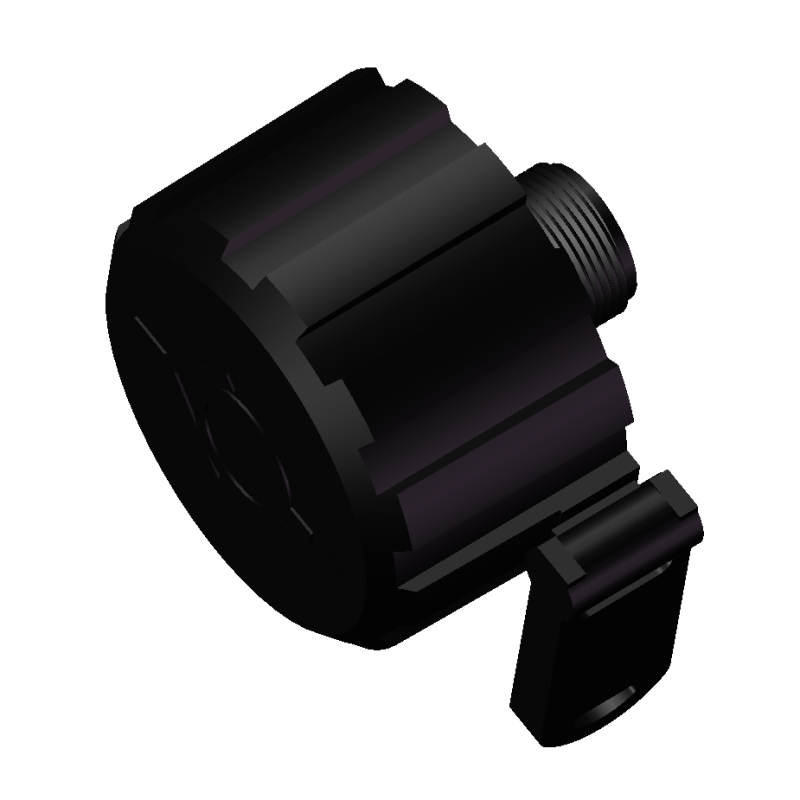

防盗双阀加压通气帽
  • 防盗双阀加压通气帽
  • 防盗双阀加压通气帽
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选
清除条件
A(安装尺寸)
F(安装长度)
SKU
A
(安装尺寸)
B
C
D
E
F
(安装长度)
H
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV172-02000134 G3/4 80.0 68.0 16.0 36.0 15.0 5.5 G1 在线咨询 1
尚未登入
EV172-02000135 M42X2 80.0 74.0 32.0 47.0 21.0 4.0 G2 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
  • 附件信息
材料:
盖帽：聚酰胺基（PA）高科技聚合体，带“double valve（双阀）”图形符号。
螺纹接头：聚甲醛基（POM）高科技聚合体，黑色，亚光饰面。
密封圈:NBR 合成橡胶。
超压阀:
高科技聚合体，带NBR合成橡胶O形密封环和不锈钢弹簧。
压力设置为0.350bar左右（应要求可设置为0.700bar）。
吸入阀:
高科技聚合体密封盘，带NBR合成橡胶O形密封环和不锈钢弹簧。
压力设置为0.030bar左右。
环形空气过滤器:
由聚氨酯泡沫网（聚酯基）制成的“高科技泡沫”空气过滤器，空气过滤度为40μ。
钥匙:
聚甲醛基（POM）高科技聚合体，红色，带不锈钢抗干扰异型插件。如订货数量充足，还可应要求提供黑色钥匙。
最高连续工作温度:100°C。


技术参数：
每种型号的空气流量，可以通过图形计算液压罐内外压力之间的变化来进行确定。
“防破坏”安全装置功能：
拧紧盖帽：取出钥匙，顺时针拧紧盖帽，直至与摩擦卡位控制的力矩装置啮合，以保证密封环的最佳密封性能。第一个装置松开（有咔嗒声），使其达到最大力矩。
在此之后，盖帽将既不能被拧紧(保护密封环)或也不能被拧松(防止盖帽受到任何的暴力攻击)。
警告：拧紧时，不得插入钥匙。
拧松盖帽：
顺时针转动盖帽，直至达到两个阻力点中的一个。只有在两个位置之一时，方可完全插入将盖帽联接至螺纹接头的钥匙，并拧松盖帽。

“防破坏”安全装置:
专门设计用于防止在未经许可的情况下拧松通气帽。该装置带有一个“力矩受控”的机构，以保证密封环的最佳密封性能。
按需提供的特殊型号:
扁平量杆，扁平截面磷钝化钢。
应用:
适用于材料搬运装置、农用机械以及其它无人操作的机械。
钥匙外形小巧，可与其它物件放在一起（如：与发动机启动钥匙放在一起)。
特征：
在受限制的试验条件下，使用此产品可在油位的上方产生一个增压室，从而避免油罐变形。
