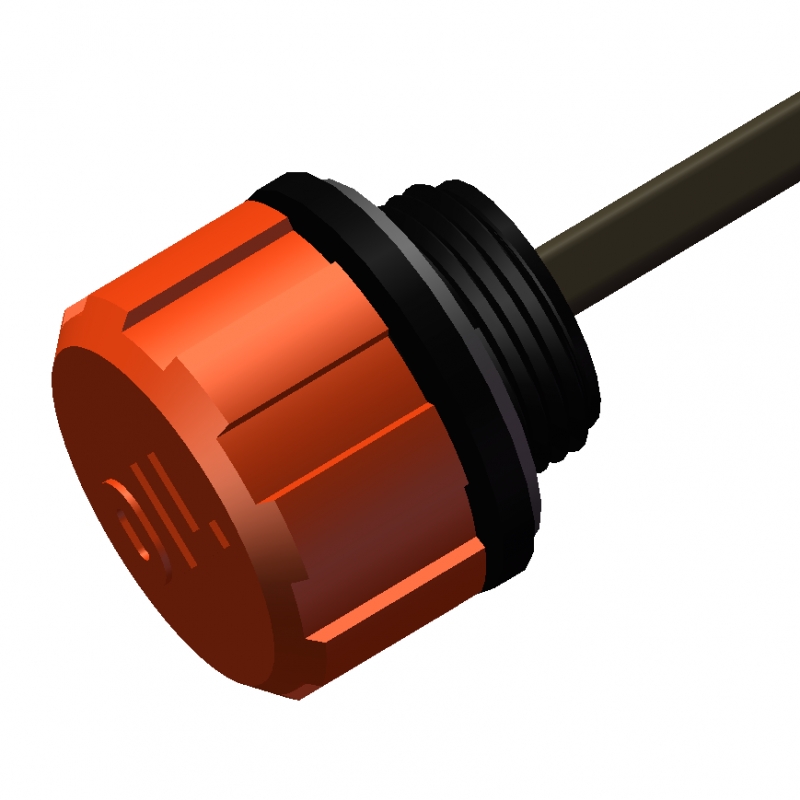

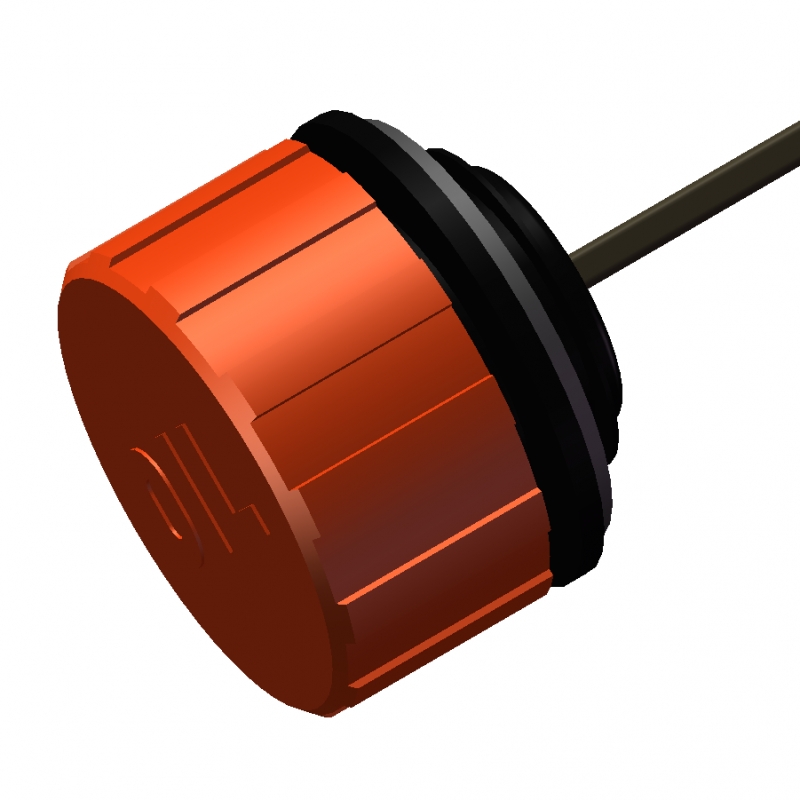

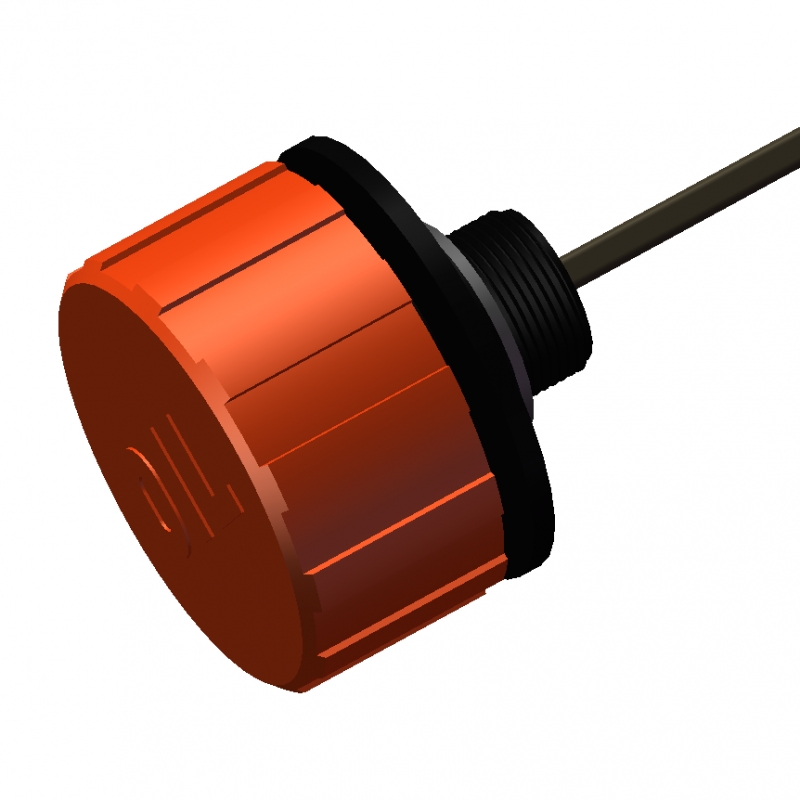

带量杆的防溅罩通气帽

制式	公制
材质	组合材料
其他功能	带量杆防溅
描述	带量杆的防溅罩通气帽,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

清除条件

A(安装尺寸)

E(安装长度)

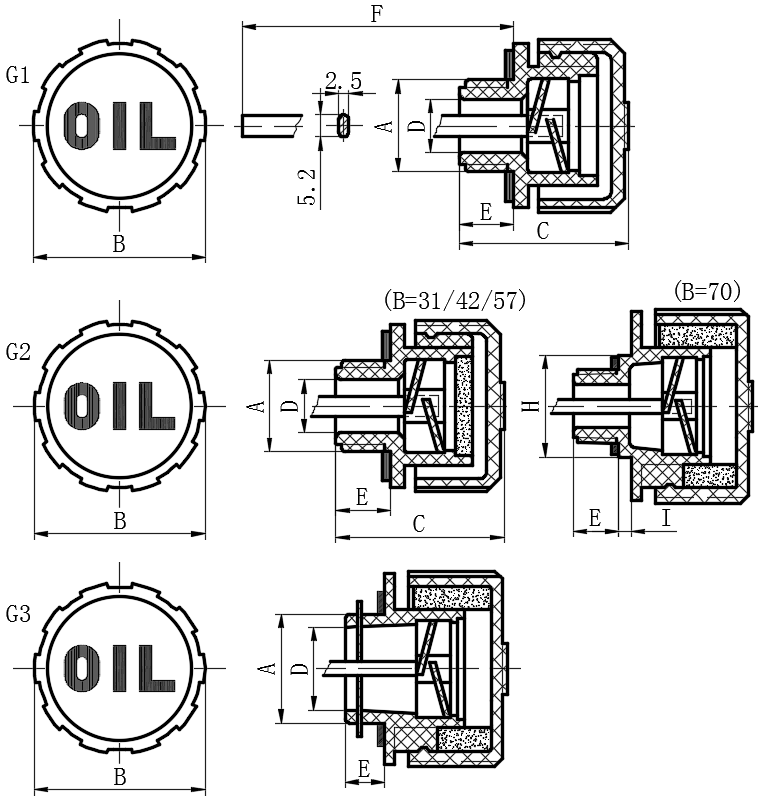

SKU	A (安装尺寸)	B	C	D (内孔)	E (安装长度)	F	H	I	K	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV172-02000084	G1/4	31.0	29.5	8.0	9.5	188.0	-	-	区间6	G1	在线咨询	10	尚未登入
EV172-02000085	G1/4	31.0	29.5	8.0	9.5	188.0	-	-	区间7	G2	在线咨询	10	尚未登入
EV172-02000445	G3/8	31.0	29.5	10.0	9.5	188.0	-	-	区间6	G1	在线咨询	10	尚未登入
EV172-02000095	G3/8	31.0	29.5	10.0	9.5	188.0	-	-	区间7	G2	在线咨询	10	尚未登入
EV172-02000082	G1/2	31.0	29.5	12.0	9.5	188.0	-	-	区间6	G1	在线咨询	10	尚未登入
EV172-02000083	G1/2	31.0	29.5	12.0	9.5	188.0	-	-	区间7	G2	在线咨询	10	尚未登入
EV172-02000098	G3/4	42.0	36.5	18.0	11.5	184.0	-	-	区间4	G1	在线咨询	10	尚未登入
EV172-02000099	G3/4	42.0	36.5	18.0	11.5	184.0	-	-	区间5	G2	在线咨询	10	尚未登入
EV172-02000107	G3/4	70.0	63.0	16.0	15.0	173.0	35.0	6.0	区间2	G2	在线咨询	1	尚未登入
EV172-02000096	G1	42.0	36.5	18.0	11.5	184.0	-	-	区间4	G1	在线咨询	10	尚未登入
EV172-02000097	G1	42.0	36.5	18.0	11.5	184.0	-	-	区间5	G2	在线咨询	10	尚未登入
EV172-02000102	G1-1/4	57.0	44.0	28.0	16.0	184.0	-	-	区间1	G1	在线咨询	10	尚未登入
EV172-02000103	G1-1/4	57.0	44.0	28.0	16.0	184.0	-	-	区间3	G2	在线咨询	10	尚未登入
EV172-02000104	G1-1/4	70.0	59.0	23.0	17.0	179.0	-	-	区间2	G2	在线咨询	1	尚未登入
EV172-02000100	G1-1/2	57.0	44.0	28.0	16.0	184.0	-	-	区间1	G1	在线咨询	10	尚未登入
EV172-02000101	G1-1/2	57.0	44.0	28.0	16.0	184.0	-	-	区间3	G2	在线咨询	10	尚未登入
EV172-02000105	G2	70.0	59.0	23.0	17.0	179.0	-	-	区间1	G1	在线咨询	1	尚未登入
EV172-02000106	G2	70.0	59.0	23.0	17.0	179.0	-	-	区间2	G2	在线咨询	1	尚未登入
EV172-02000108	39.0	70.0	56.0	30.0	14.0	179.0	-	-	区间2	G3	在线咨询	1	尚未登入
EV172-02000086	M16X1.5	31.0	29.5	10.0	9.5	188.0	-	-	区间6	G1	在线咨询	10	尚未登入
EV172-02000087	M16X1.5	31.0	29.5	10.0	9.5	188.0	-	-	区间7	G2	在线咨询	10	尚未登入
EV172-02000088	M18X1.5	31.0	29.5	10.0	9.5	188.0	-	-	区间6	G1	在线咨询	10	尚未登入
EV172-02000089	M18X1.5	31.0	29.5	10.0	9.5	188.0	-	-	区间7	G2	在线咨询	10	尚未登入
EV172-02000090	M20X1.5	31.0	29.5	12.0	9.5	188.0	-	-	区间6	G1	在线咨询	10	尚未登入
EV172-02000091	M20X1.5	31.0	29.5	12.0	9.5	188.0	-	-	区间7	G2	在线咨询	10	尚未登入
EV172-02000092	M22X1.5	31.0	29.5	12.0	9.5	188.0	-	-	区间6	G1	在线咨询	10	尚未登入
EV172-02000093	M22X1.5	31.0	29.5	12.0	9.5	188.0	-	-	区间7	G2	在线咨询	10	尚未登入

基本信息
技术信息
附件信息
附件信息

材料:
聚酰胺基（PA）高科技聚合体。
盖帽：RAL2004橙色，半亚光饰面，带“OIL（油）”标记。

螺纹接头：黑色，半亚光饰面。
密封圈:NBR 合成橡胶。
扁平量杆:
扁平截面磷钝化钢根据客户要求，并且在订货数量充足的情况下，可提供不同长度的量杆，和/或者带MAX-MIN液位标线。


防溅罩:高科技聚合体。
镀锌钢板卡口。
镀铬钢保险链。
类型：
G1	无空气过滤器（黑色挡板）。
G2	B=31、42和57的型号带镀锌钢丝制成的“高科技钢丝”空气过滤器（橙色挡板）；B=70的型号带由空气过滤度为40μ的聚氨酯泡沫网（聚酯基）制成的“高科技泡沫”空气过滤器（灰色挡板)。





G3	带空气过滤度为40μ的聚氨酯泡沫网（聚氨基）制成的“高科技泡沫”空气过滤器（灰色挡板）。


最高连续工作温度:100°C。

技术参数：

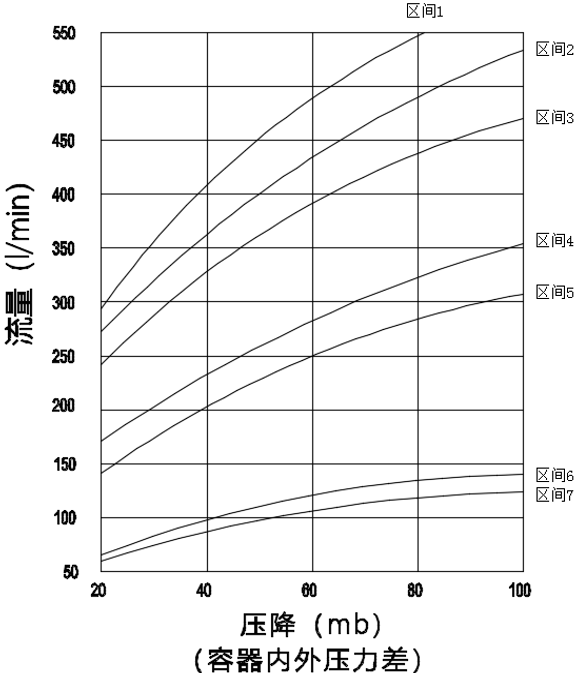

每种型号的空气流量，可以通过图形计算液压罐内外压力之间的变化来进行确定。

按需提供的特殊型号：
RAL 2004橙色盖帽,不带“OIL（油）”标记。
黑色盖帽，带或不带“OIL（油）”标记。

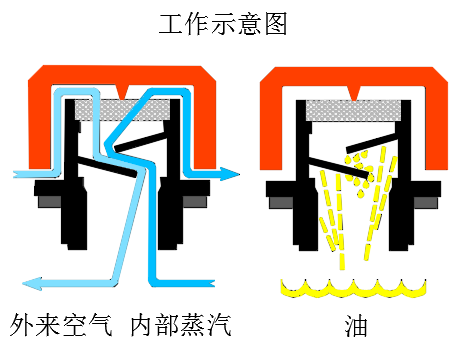

可装配防溅罩装置，可以防止油液损耗，特别适用于油液晃动剧烈，并且可能从通气帽溅出的场合。
