旋转手柄01型

制式	公制
螺纹类型	外螺纹
手柄材质	塑料
螺纹规格	M6 M8 M10 M12 M14
手柄长度范围	100~150mm 50~100mm 0~50mm
描述	旋转手柄01型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

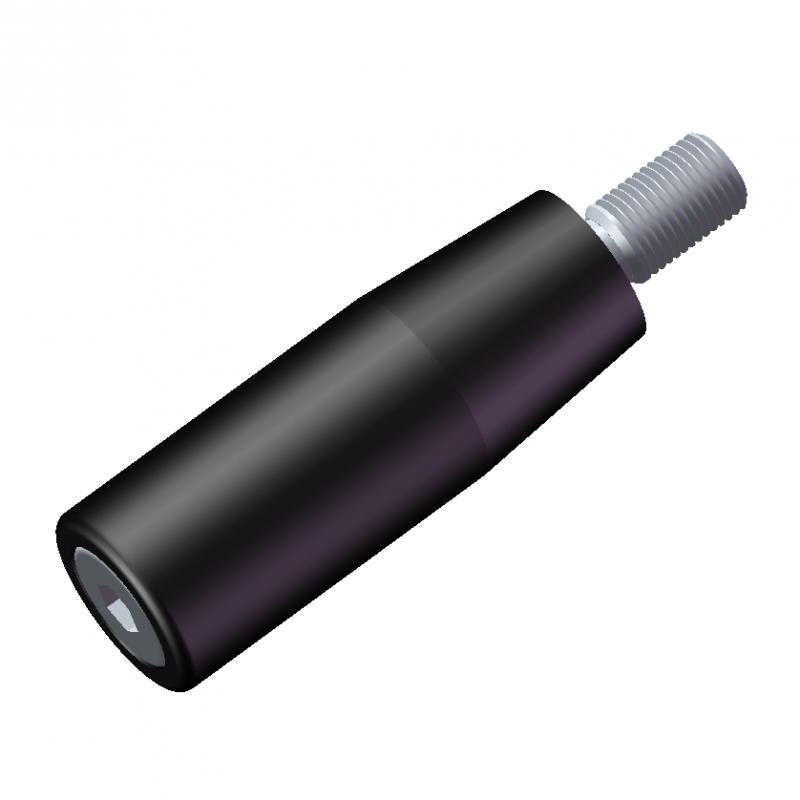

旋转手柄01型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

C(螺纹规格)

E(螺纹长度)

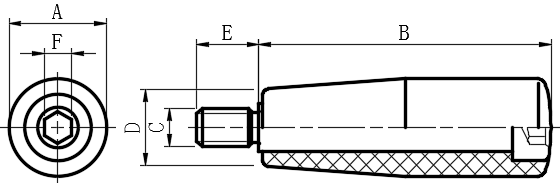

SKU	A	B (手柄长度)	C-6g (螺纹规格)	D	E (螺纹长度)	F	手柄长度范围	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV153-02200001	18.0	40.0	M6	15.0	13.0	4.0	0~50mm	在线咨询	25	尚未登入
EV153-02200002	21.0	50.0	M8	17.0	15.0	5.0	0~50mm	在线咨询	25	尚未登入
EV153-02200003	23.0	65.0	M8	19.0	17.0	6.0	50~100mm	在线咨询	10	尚未登入
EV153-02200004	23.0	65.0	M10	19.0	17.0	6.0	50~100mm	在线咨询	10	尚未登入
EV153-02200005	26.0	80.0	M10	21.0	18.0	6.0	50~100mm	在线咨询	10	尚未登入
EV153-02200006	28.0	90.0	M10	22.0	18.0	8.0	50~100mm	在线咨询	10	尚未登入
EV153-02200007	31.0	102.0	M12	25.0	20.0	8.0	100~150mm	在线咨询	10	尚未登入
EV153-02200008	31.0	102.0	M14	25.0	20.0	8.0	100~150mm	在线咨询	10	尚未登入

基本信息

材料:
酚醛基(PF)热固性塑料，黑色，光亮饰面。

亚光镀铬螺杆，柱状端头带内六角槽。
