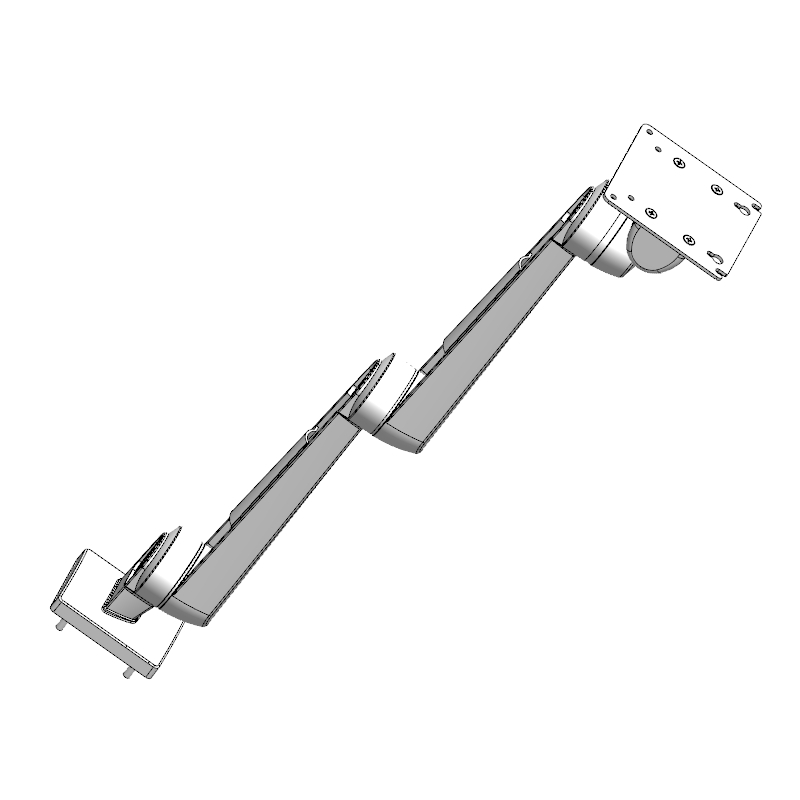

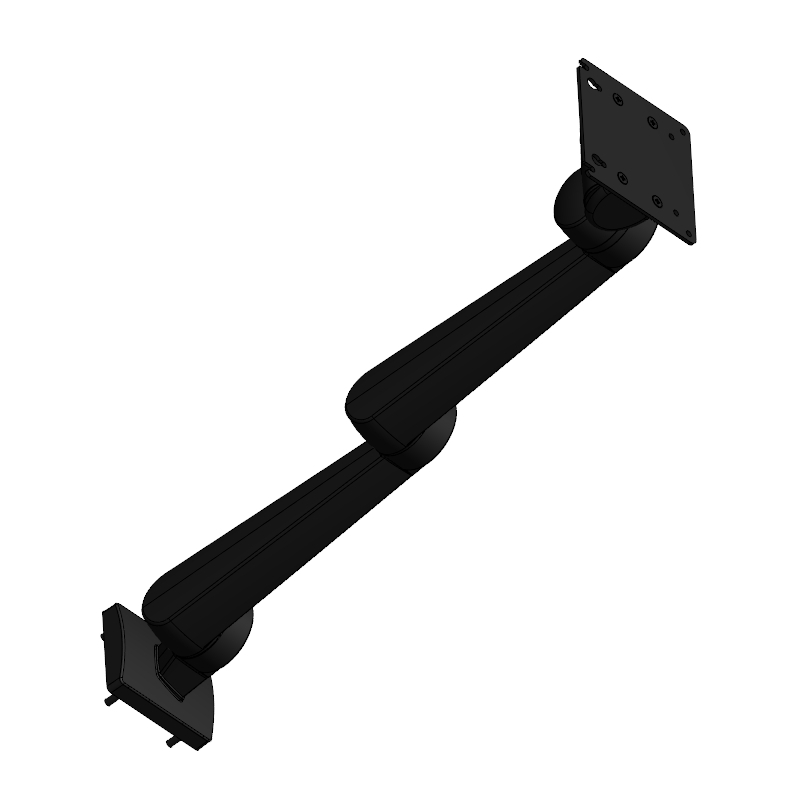

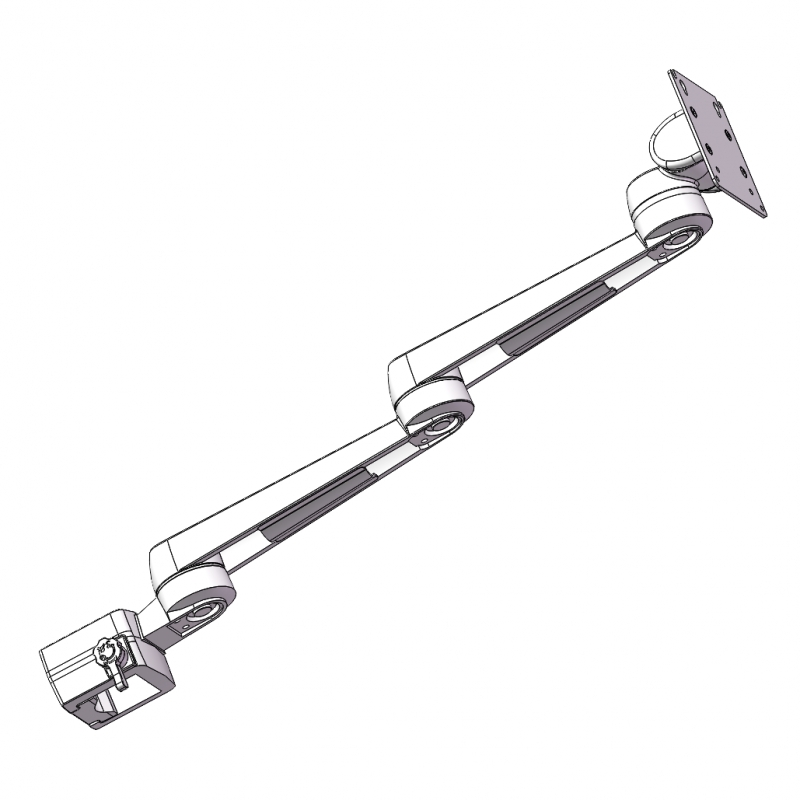

倾斜旋转双摆重型支臂

制式 公制
颜色 白色 黑色
支臂长度 650.0 500.0 325.0 250.0
摆臂数量 2
支臂材质 铝合金
描述 倾斜旋转双摆重型支臂,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
倾斜旋转双摆重型支臂
  • 倾斜旋转双摆重型支臂
  • 倾斜旋转双摆重型支臂
  • 倾斜旋转双摆重型支臂
  • 倾斜旋转双摆重型支臂
  • 倾斜旋转双摆重型支臂G1G2G3G4白色
  • 倾斜旋转双摆重型支臂G1G2G3G4黑色
  • 倾斜旋转双摆重型支臂G5白色
  • 倾斜旋转双摆重型支臂G5黑色
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件

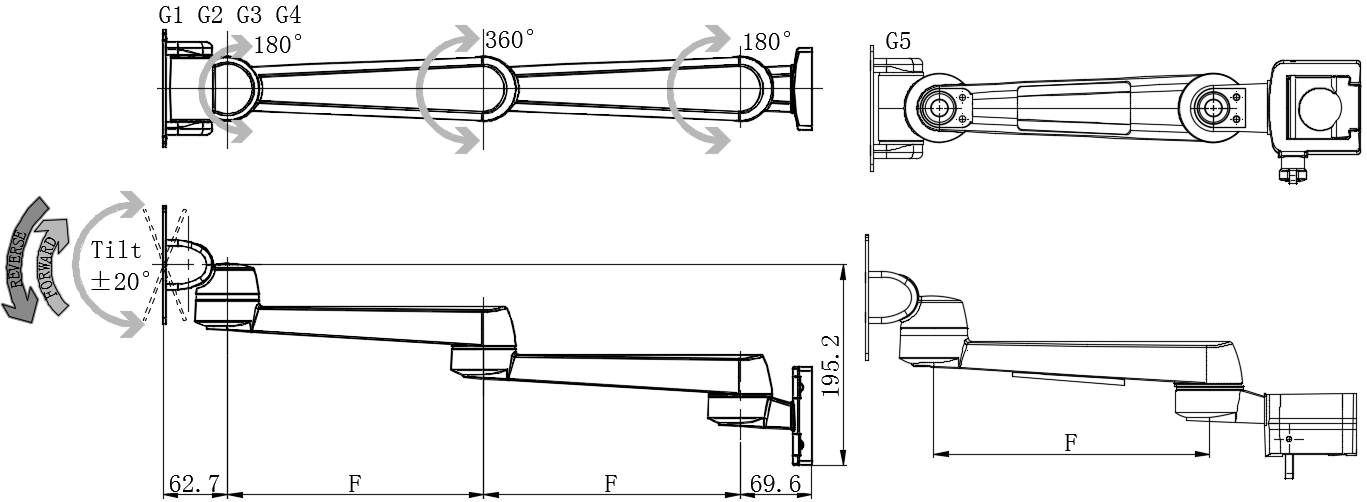

A(倾斜扭矩N·m向后)
B(倾斜扭矩N·m向前)
SKU
A
(倾斜扭矩N·m向后)
B
(倾斜扭矩N·m向前)
C
(旋转扭矩N·m显示器支架)
D
(旋转扭矩N·m壁挂式)
E
(中心接点)
F
(支臂长度)
G类型
颜色
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV114-01000157 7.9 1.3 3.0 6.0 3.0 250.0 G1 白色 在线咨询 1
尚未登入
EV114-01000158 7.9 1.3 3.0 6.0 3.0 250.0 G1 黑色 在线咨询 1
尚未登入
EV114-01000166 7.9 1.3 3.0 6.0 3.0 325.0 G1 白色 在线咨询 1
尚未登入
EV114-01000167 7.9 1.3 3.0 6.0 3.0 325.0 G1 黑色 在线咨询 1
尚未登入
EV114-01000153 8.6 6.0 3.0 6.0 3.0 250.0 G3 白色 在线咨询 1
尚未登入
EV114-01000154 8.6 6.0 3.0 6.0 3.0 250.0 G3 黑色 在线咨询 1
尚未登入
EV114-01000162 8.6 6.0 3.0 6.0 3.0 325.0 G3 白色 在线咨询 1
尚未登入
EV114-01000163 8.6 6.0 3.0 6.0 3.0 325.0 G3 黑色 在线咨询 1
尚未登入
EV114-01000155 15.4 2.26 3.0 6.0 3.0 250.0 G2 白色 在线咨询 1
尚未登入
EV114-01000156 15.4 2.26 3.0 6.0 3.0 250.0 G2 黑色 在线咨询 1
尚未登入
EV114-01000164 15.4 2.26 3.0 6.0 3.0 325.0 G2 白色 在线咨询 1
尚未登入
EV114-01000165 15.4 2.26 3.0 6.0 3.0 325.0 G2 黑色 在线咨询 1
尚未登入
EV114-01000150 23.1 7.0 - - - 500.0 G5 黑色 在线咨询 1
尚未登入
EV114-01000151 23.1 7.0 3.0 6.0 3.0 250.0 G4 白色 在线咨询 1
尚未登入
EV114-01000152 23.1 7.0 3.0 6.0 3.0 250.0 G4 黑色 在线咨询 1
尚未登入
EV114-01000159 23.1 7.0 - - - 650.0 G5 黑色 在线咨询 1
尚未登入
EV114-01000160 23.1 7.0 3.0 6.0 3.0 325.0 G4 白色 在线咨询 1
尚未登入
EV114-01000161 23.1 7.0 3.0 6.0 3.0 325.0 G4 黑色 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
  • 附件信息
优点:
1.直观的抓握和移动操作,提升了用户体验
2.无须使用旋钮或工具即可重新定位显示屏精确控制操作力度,确保良好手感,减少走位在动载荷的应用下同样稳固支撑
3.操作稳定,重复性强
4.完全密闭,设计便于清洗

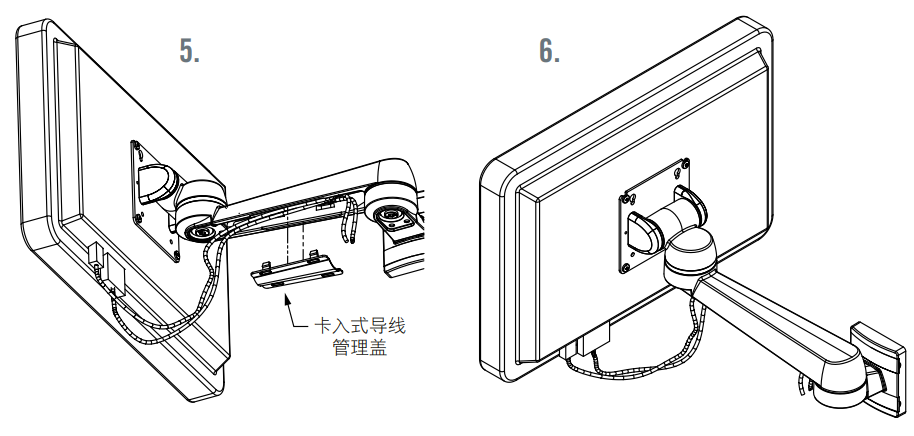

5.卡入式导线管理盖
6.工厂组装,即时使用
7.操作顺畅,得心应手
8.使用旋钮或工具即可调整显示屏
9.稳固支持


周期性能:20,000次周期。
附注:双摆臂适用于重达18kg的屏幕
最大工作动载荷:
G1型和G3型:70N
G2型:100N
G4型:225N
平均极限载荷:1050N


规格和型号选择:

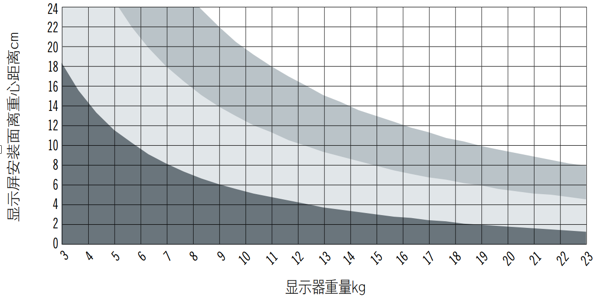

第一步
确定显示器重量以及安装面到重心之间的距离(d)

第二步
从下表中选择型号

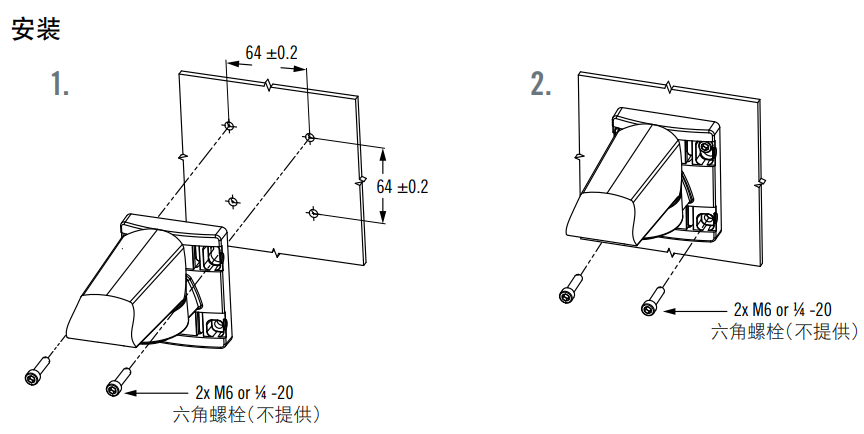

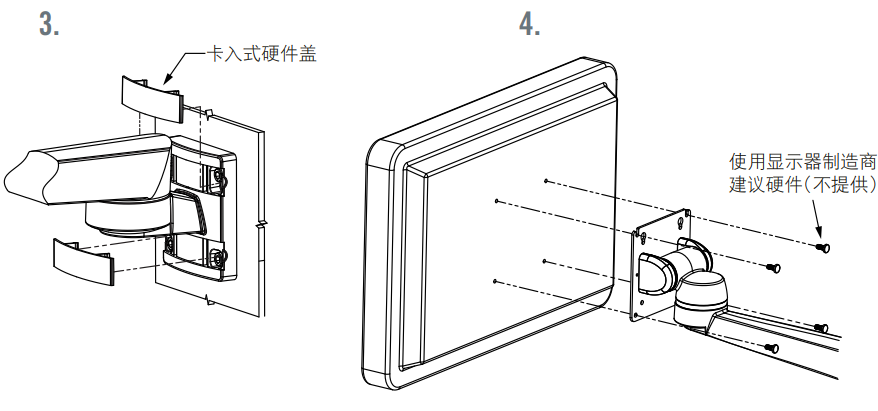

安装:
