显示屏支臂

倾斜、旋转式屏幕支臂

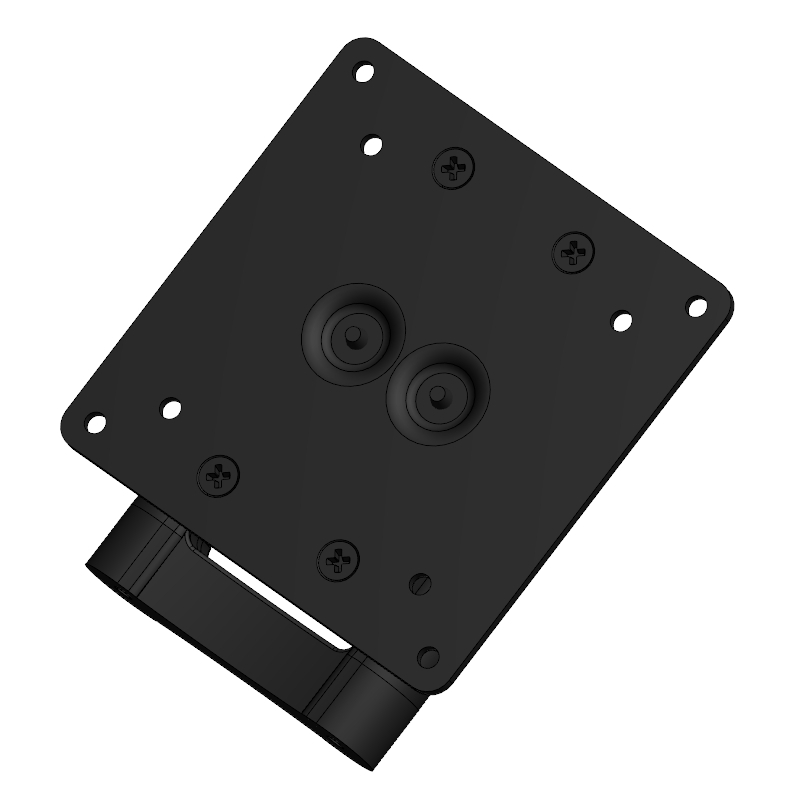

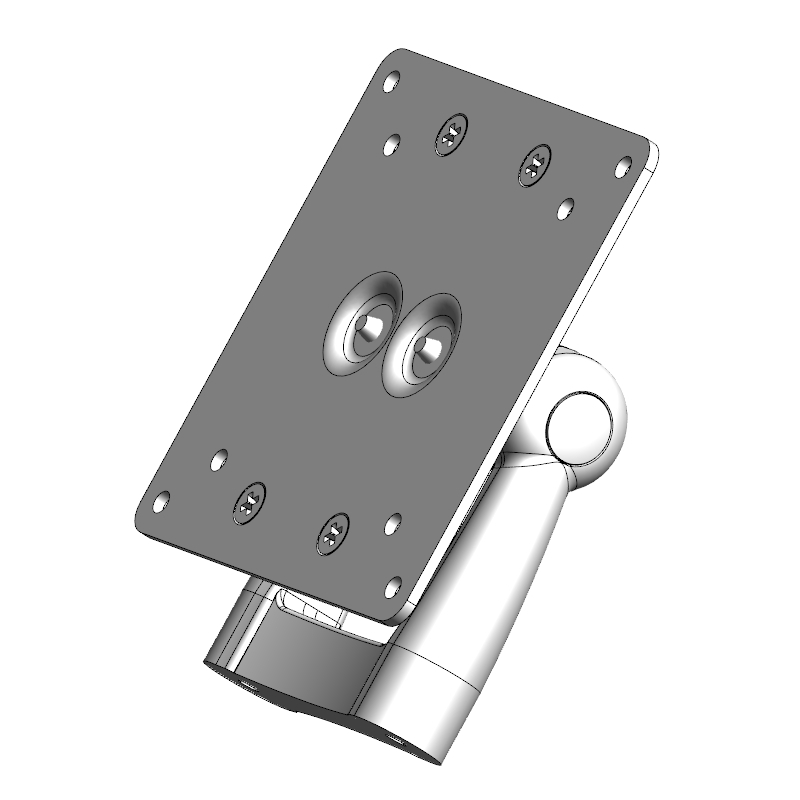

倾斜旋转普通支臂1

制式	公制
颜色	白色黑色
支臂长度	115.0
支臂材质	铝合金
描述	倾斜旋转普通支臂1,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

倾斜旋转普通支臂1

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

A(倾斜扭矩N·m向后)

B(倾斜扭矩N·m向前)

SKU	A (倾斜扭矩N·m向后)	B (倾斜扭矩N·m向前)	C (旋转扭矩)	G类型	颜色	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV114-01000101	7.9	1.13	2.3	G1	白色	在线咨询	1	尚未登入
EV114-01000102	7.9	1.13	2.3	G1	黑色	在线咨询	1	尚未登入
EV114-01000097	8.6	6.0	3.4	G3	白色	在线咨询	1	尚未登入
EV114-01000098	8.6	6.0	3.4	G3	黑色	在线咨询	1	尚未登入
EV114-01000099	15.4	2.26	3.4	G2	白色	在线咨询	1	尚未登入
EV114-01000100	15.4	2.26	3.4	G2	黑色	在线咨询	1	尚未登入

基本信息
技术信息
附件信息

优点：
1.直观的把握和移动操作，提升了用户体验
2.无须使用旋钮或工具即可重新定位显示屏
3.精确控制操作力度，确保良好手感，可减少走位在动载荷的应用下同样可以稳固支撑

4.操作稳定，可重复性强
5.工厂组装，即时使用
6.操作顺畅，得心应手
7.所有位置均得到稳固支撑

周期性能：在静扭矩规格±20%范围内可循环20000次
最大工作动载荷：
G1型和G3型：66N
G2型：98N
平均极限负荷：178N

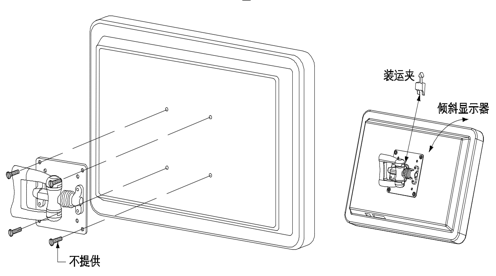

安装：
确定预设安装位置

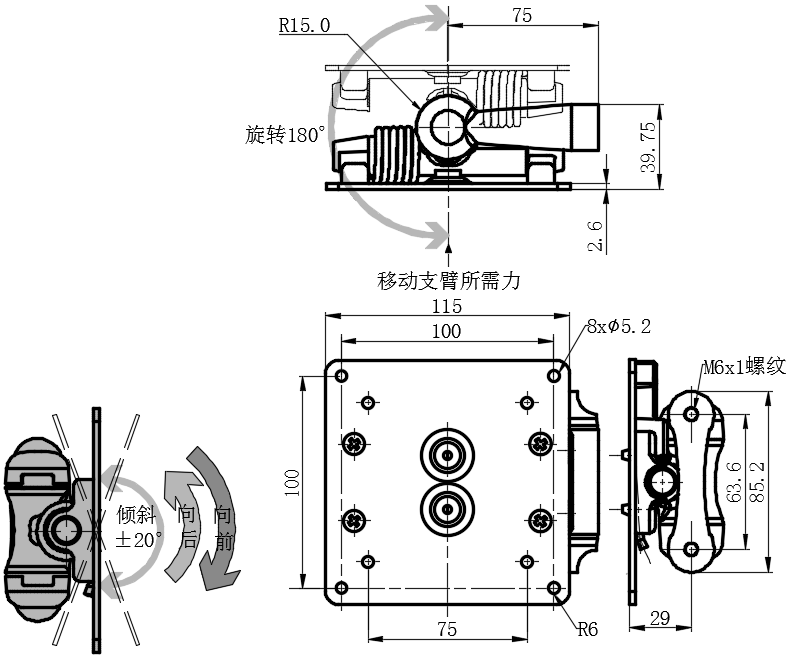

M6x1如图所示使用M6x1螺钉
注意：由于墙面材料各有不同，安装者必须确保倾斜支臂的材料和结构可提供足够的支撑。

使用制造商推荐的零部件固定屏幕
拆下并回收装运夹

规格和型号选择：
第一步

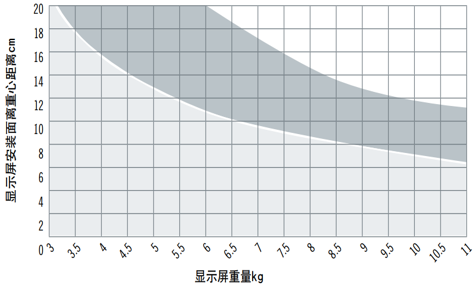

确定显示器重量以及安装面到重心之间的距离(d)

第二步
从下表中选择型号
