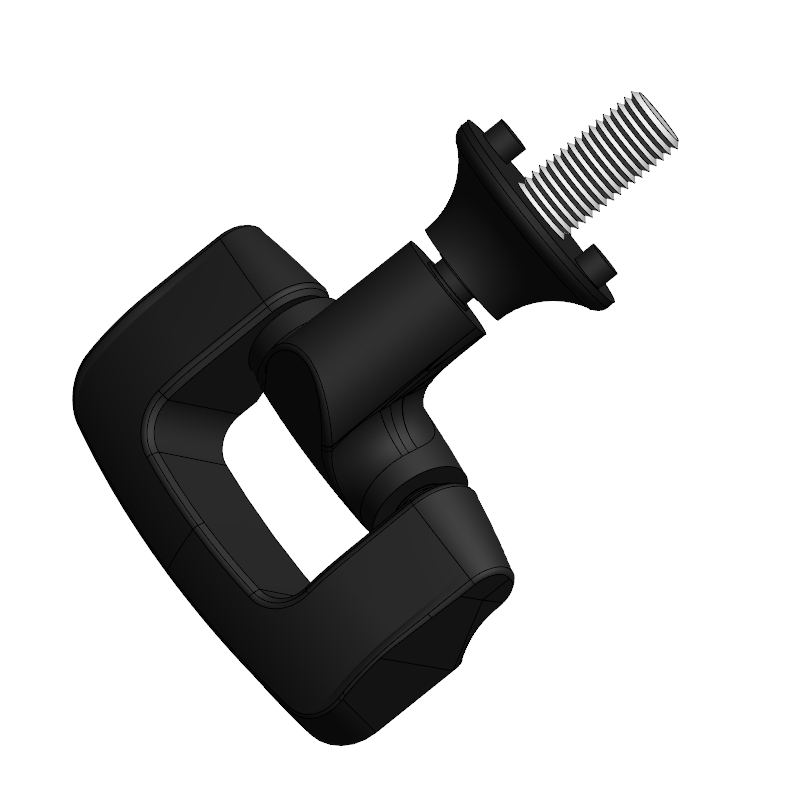

倾斜旋转紧凑支臂

制式 公制
颜色 黑色
支臂材质 组合材料
描述 倾斜旋转紧凑支臂,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
倾斜旋转紧凑支臂
  • 倾斜旋转紧凑支臂
  • 倾斜旋转紧凑支臂
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件

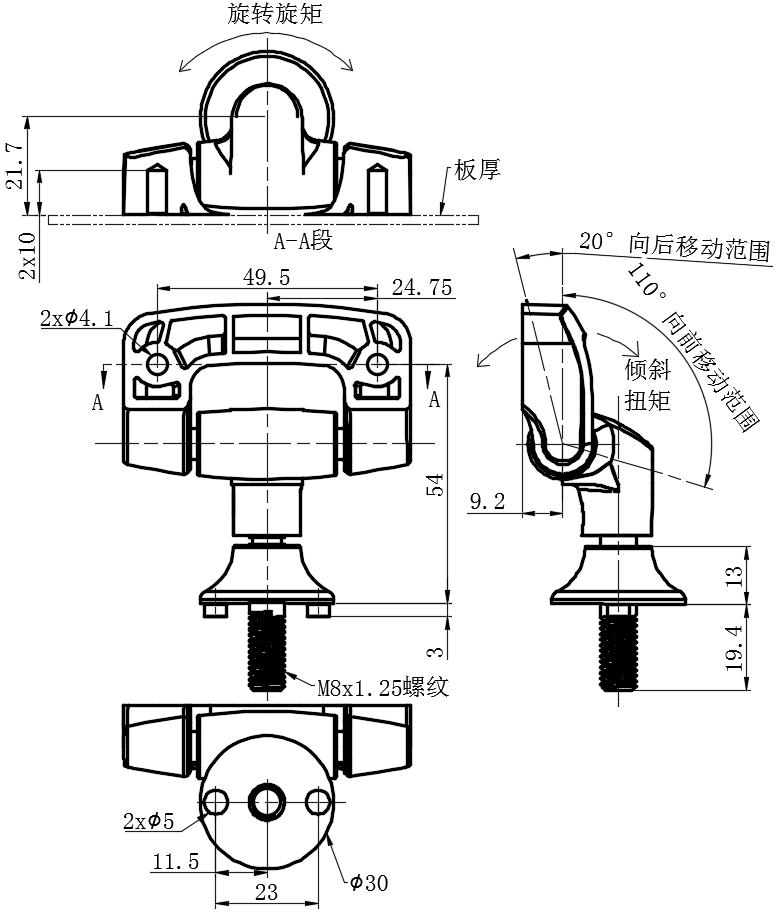

A(倾斜扭矩N·m)
SKU
A
(倾斜扭矩N·m)
B
(旋转扭矩N·m)
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV114-01000096 3.62 2.26 在线咨询 1
尚未登入
  • 基本信息
  • 附件信息
  • 技术信息
优点:
1.直观的抓握和移动操作,提升了用户体验
2.无须使用旋钮或工具即可重新定位显示屏
3.工厂组装,即时使用
4.操作顺畅,得心应手
所有位置均得到稳固支撑
材料和表面处理:
尼龙加玻纤,黑色,不锈钢

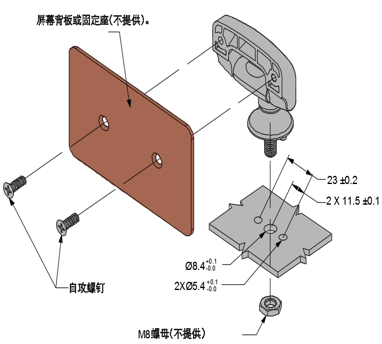

安装说明:
1.确定预设安装位置
2.如图示使用M8螺母(不提供)
注意:由于面板材料各有不同,安装者有责任确保待安装产品的材料和结构要适合安装,且所选的零部件可提供足够的支撑
3使用推荐的自攻螺钉或同型螺钉固定显示器支臂托架

规格和型号选择:
第一步

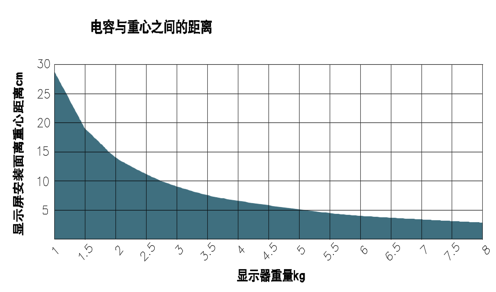

确定显示器重量以及安装面到重心之间的距离(d)

第二步
从下表中确定合适的显示器重量。

周期性能:20,000次
最大工作动载荷:100N
平均极限载荷:1000N
