首页
显示屏支臂
倾斜、旋转式屏幕支臂
收藏产品

倾斜旋转单摆支臂

制式 公制
颜色 白色 黑色

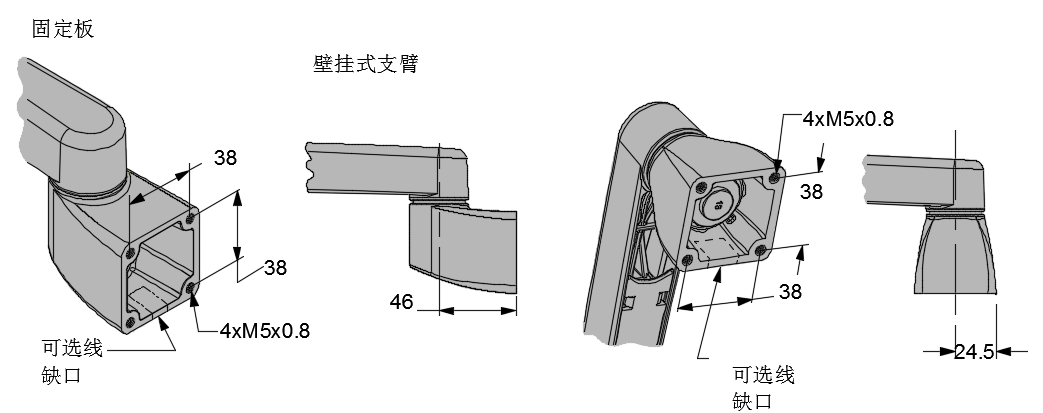

支臂安装类型 桌面安装 挂墙安装
支臂长度 225.0
摆臂数量 1
支臂材质 铝合金
描述 倾斜旋转单摆支臂,

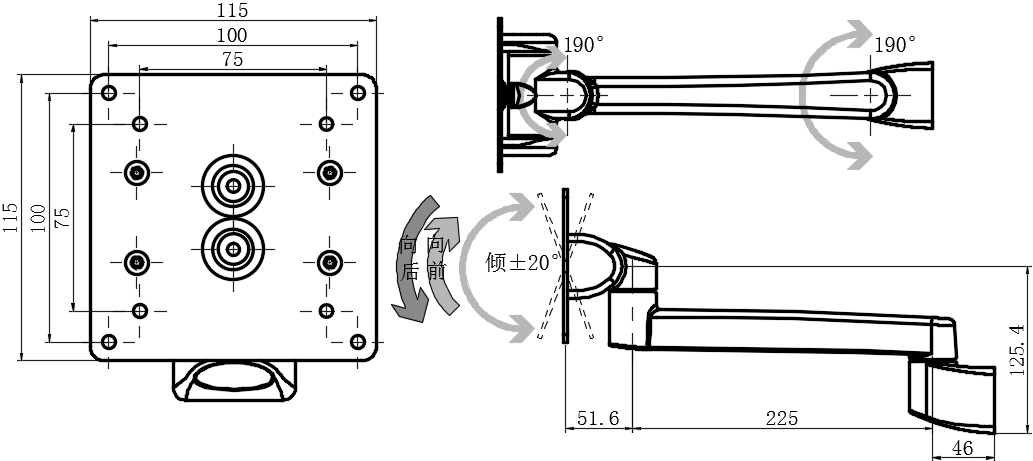

点击可见技术信息，图纸下载及3D演示

手机扫一扫

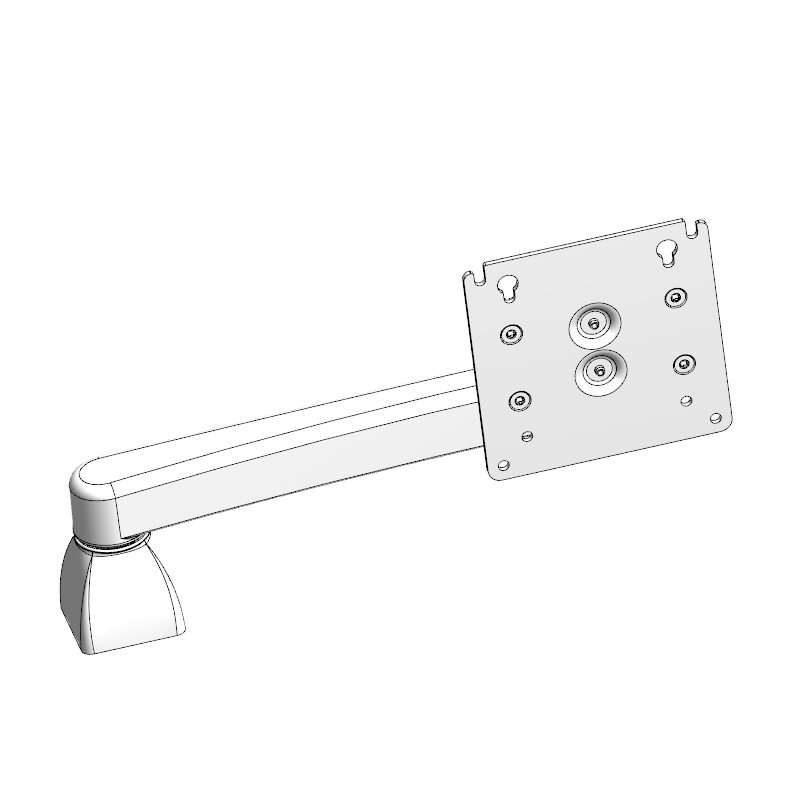

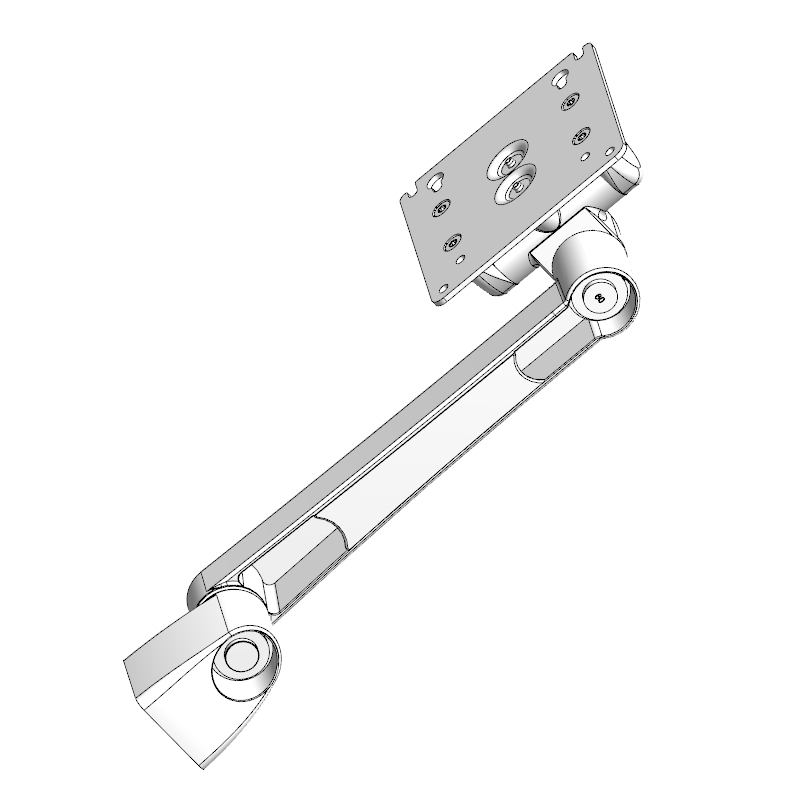

倾斜旋转单摆支臂
  • 倾斜旋转单摆支臂
  • 倾斜旋转单摆支臂
  • 倾斜旋转单摆支臂
  • 倾斜旋转单摆支臂
  • 倾斜旋转单摆支臂(壁挂式支臂) 白色
  • 倾斜旋转单摆支臂(壁挂式支臂) 黑色
  • 倾斜旋转单摆支臂(桌面支臂)白色
  • 倾斜旋转单摆支臂(桌面支臂)黑色
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选
清除条件
A(倾斜扭矩N·m向后)
B(倾斜扭矩N·m向前)
SKU
A
(倾斜扭矩N·m向后)
B
(倾斜扭矩N·m向前)
C
(旋转扭矩N·m显示器支架)
D
(旋转扭矩N·m壁挂式)
E
F
G类型
颜色
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV114-01000059 7.9 1.13 4.3 9.8 桌面支臂 导线缺口 G1 白色 在线咨询 1
尚未登入
EV114-01000060 7.9 1.13 4.3 9.8 桌面支臂 导线缺口 G1 黑色 在线咨询 1
尚未登入
EV114-01000065 7.9 1.13 4.3 9.8 桌面支臂 无缺口 G1 白色 在线咨询 1
尚未登入
EV114-01000066 7.9 1.13 4.3 9.8 桌面支臂 无缺口 G1 黑色 在线咨询 1
尚未登入
EV114-01000071 7.9 1.13 4.3 9.8 壁挂式支臂 导线缺口 G1 白色 在线咨询 1
尚未登入
EV114-01000072 7.9 1.13 4.3 9.8 壁挂式支臂 导线缺口 G1 黑色 在线咨询 1
尚未登入
EV114-01000077 7.9 1.13 4.3 9.8 壁挂式支臂 无缺口 G1 白色 在线咨询 1
尚未登入
EV114-01000078 7.9 1.13 4.3 9.8 壁挂式支臂 无缺口 G1 黑色 在线咨询 1
尚未登入
EV114-01000055 8.6 6.0 4.3 9.8 桌面支臂 导线缺口 G3 白色 在线咨询 1
尚未登入
EV114-01000056 8.6 6.0 4.3 9.8 桌面支臂 导线缺口 G3 黑色 在线咨询 1
尚未登入
EV114-01000061 8.6 6.0 4.3 9.8 桌面支臂 无缺口 G3 白色 在线咨询 1
尚未登入
EV114-01000062 8.6 6.0 4.3 9.8 桌面支臂 无缺口 G3 黑色 在线咨询 1
尚未登入
EV114-01000067 8.6 6.0 4.3 9.8 壁挂式支臂 导线缺口 G3 白色 在线咨询 1
尚未登入
EV114-01000068 8.6 6.0 4.3 9.8 壁挂式支臂 导线缺口 G3 黑色 在线咨询 1
尚未登入
EV114-01000073 8.6 6.0 4.3 9.8 壁挂式支臂 无缺口 G3 白色 在线咨询 1
尚未登入
EV114-01000074 8.6 6.0 4.3 9.8 壁挂式支臂 无缺口 G3 黑色 在线咨询 1
尚未登入
EV114-01000057 15.4 2.26 4.3 9.8 桌面支臂 导线缺口 G2 白色 在线咨询 1
尚未登入
EV114-01000058 15.4 2.26 4.3 9.8 桌面支臂 导线缺口 G2 黑色 在线咨询 1
尚未登入
EV114-01000063 15.4 2.26 4.3 9.8 桌面支臂 无缺口 G2 白色 在线咨询 1
尚未登入
EV114-01000064 15.4 2.26 4.3 9.8 桌面支臂 无缺口 G2 黑色 在线咨询 1
尚未登入
EV114-01000069 15.4 2.26 4.3 9.8 壁挂式支臂 导线缺口 G2 白色 在线咨询 1
尚未登入
EV114-01000070 15.4 2.26 4.3 9.8 壁挂式支臂 导线缺口 G2 黑色 在线咨询 1
尚未登入
EV114-01000075 15.4 2.26 4.3 9.8 壁挂式支臂 无缺口 G2 白色 在线咨询 1
尚未登入
EV114-01000076 15.4 2.26 4.3 9.8 壁挂式支臂 无缺口 G2 黑色 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
  • 附件信息
优点：

  1. 直观的抓握和移动操作，提升了用户体验                无须使用旋钮或工具即可重新定位显示屏

精确控制操作力度，确保良好手感，减少走位在动载荷的应用下同样可以稳固支撑
2.操作稳定，可重复性强的特点
3.完全密闭,设计便于清洗
4.卡入式导线管理盖
5.工厂组装，即时使用
6.操作顺畅，得心应手
7.无须使用旋钮或工具即可重新定位显示屏
8.所有位置均得到稳固支撑


周期性能：20,000次周期。
附注：支臂适用于不超过5.4kg的屏幕
最大工作动载荷：
G1型和G3型：70N
G2型：100N
平均极限载荷:1600N

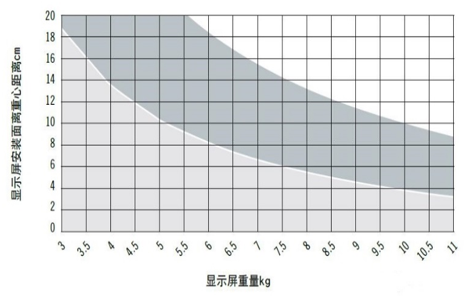

规格和型号选择：
第一步
确定显示器重量以及安装面到重心之间的距离(d)

第二步
从下表中选择型号

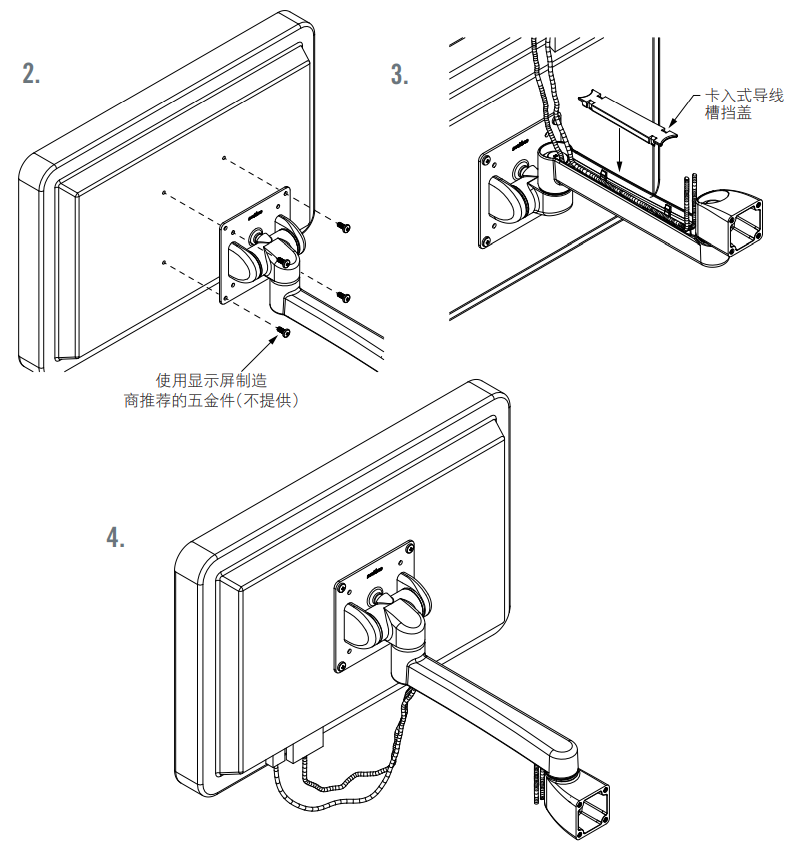

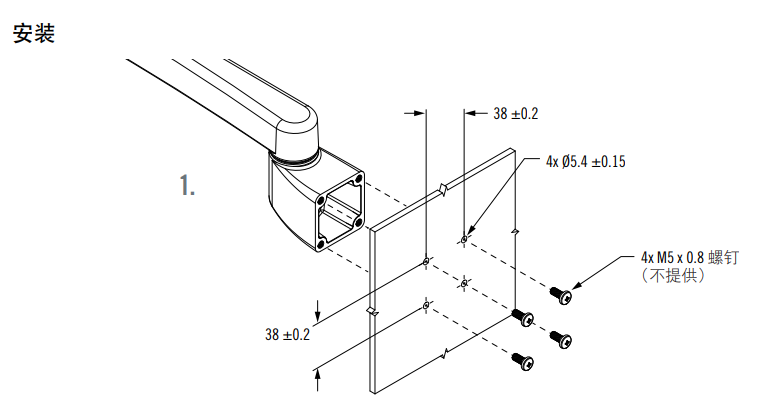

安装：
