倾斜、旋转和摇摆式屏幕支臂单摆臂带锁定装置

制式 公制
颜色 白色 黑色
支臂长度 350.0 150.0 450.0 250.0
摆臂数量 1
支臂材质 铝合金
描述 倾斜、旋转和摇摆式屏幕支臂单摆臂带锁定装置,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
倾斜、旋转和摇摆式屏幕支臂单摆臂带锁定装置
  • 倾斜、旋转和摇摆式屏幕支臂单摆臂带锁定装置
  • 倾斜、旋转和摇摆式屏幕支臂单摆臂带锁定装置

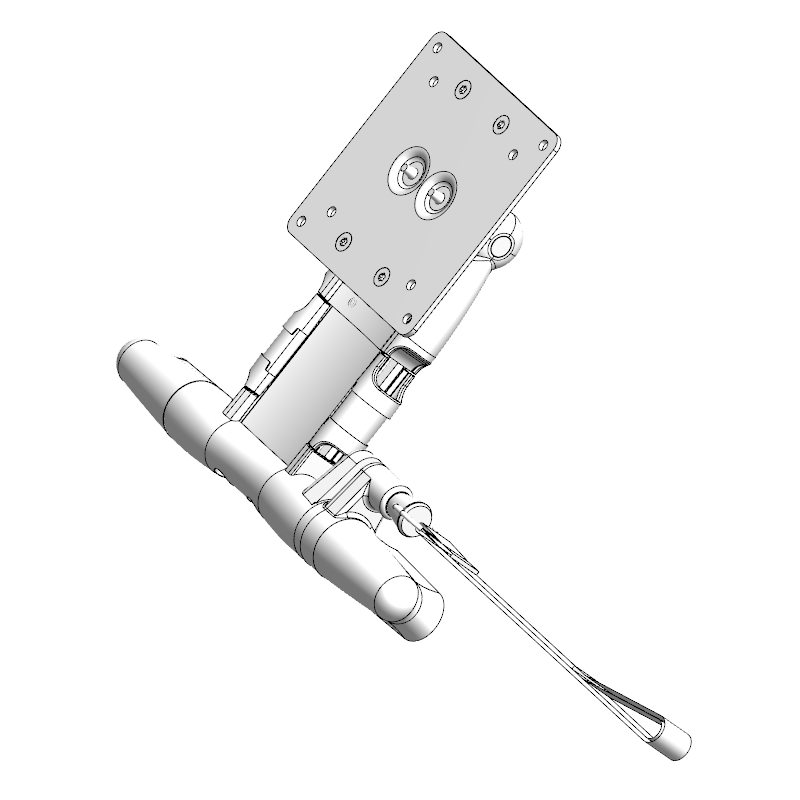

  • 倾斜、旋转和摇摆式屏幕支臂单摆臂带锁定装置白色

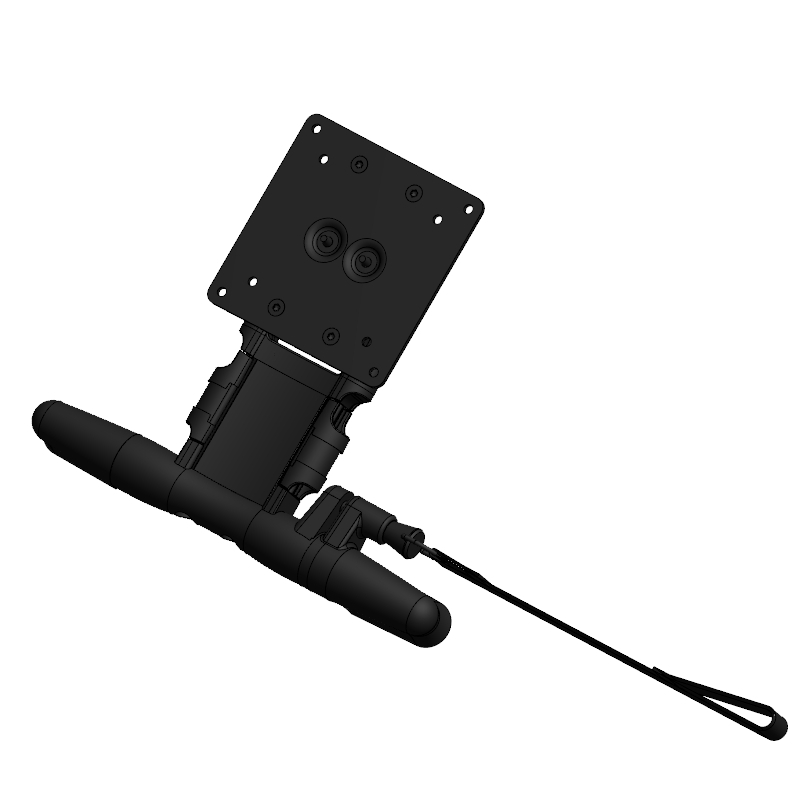

  • 倾斜、旋转和摇摆式屏幕支臂单摆臂带锁定装置黑色
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件

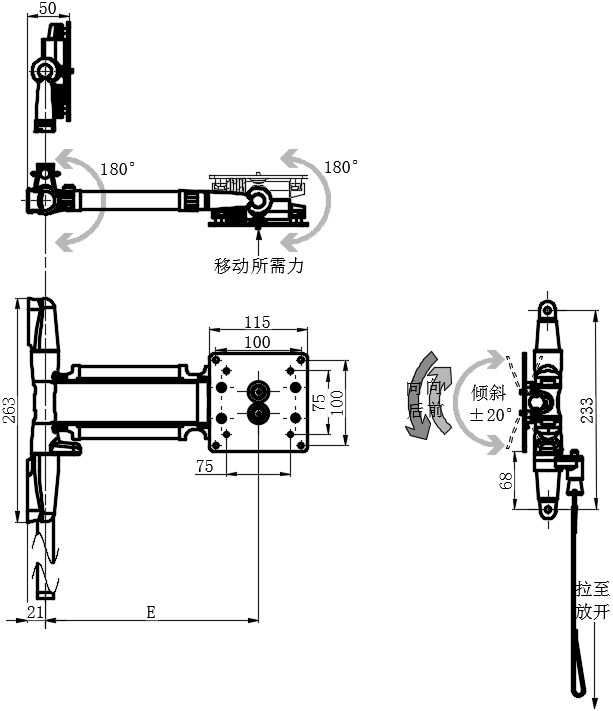

B(倾斜扭矩N·m-向后)
C(倾斜扭矩N·m-向前)
SKU
A
(移动支臂所需N)
B
(倾斜扭矩N·m-向后)
C
(倾斜扭矩N·m-向前)
D
(旋转扭矩Nm)
E
(支臂长度)
F
(平均极限负荷N)
H
G类型
颜色
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV114-01000196 22.2 7.9 1.13 2.3 150.0 2000.0 右手锁定 G1 白色 在线咨询 1
尚未登入
EV114-01000197 22.2 7.9 1.13 2.3 150.0 2000.0 右手锁定 G1 黑色 在线咨询 1
尚未登入
EV114-01000202 22.2 7.9 1.13 2.3 150.0 2000.0 左手锁定 G1 白色 在线咨询 1
尚未登入
EV114-01000203 22.2 7.9 1.13 2.3 150.0 2000.0 左手锁定 G1 黑色 在线咨询 1
尚未登入
EV114-01000208 22.2 7.9 1.13 2.3 250.0 1200.0 右手锁定 G1 白色 在线咨询 1
尚未登入
EV114-01000209 22.2 7.9 1.13 2.3 250.0 1200.0 右手锁定 G1 黑色 在线咨询 1
尚未登入
EV114-01000214 22.2 7.9 1.13 2.3 250.0 1200.0 左手锁定 G1 白色 在线咨询 1
尚未登入
EV114-01000215 22.2 7.9 1.13 2.3 250.0 1200.0 左手锁定 G1 黑色 在线咨询 1
尚未登入
EV114-01000220 22.2 7.9 1.13 2.3 350.0 850.0 右手锁定 G1 白色 在线咨询 1
尚未登入
EV114-01000221 22.2 7.9 1.13 2.3 350.0 850.0 右手锁定 G1 黑色 在线咨询 1
尚未登入
EV114-01000226 22.2 7.9 1.13 2.3 350.0 850.0 左手锁定 G1 白色 在线咨询 1
尚未登入
EV114-01000227 22.2 7.9 1.13 2.3 350.0 850.0 左手锁定 G1 黑色 在线咨询 1
尚未登入
EV114-01000232 22.2 7.9 1.13 2.3 450.0 660.0 右手锁定 G1 白色 在线咨询 1
尚未登入
EV114-01000233 22.2 7.9 1.13 2.3 450.0 660.0 右手锁定 G1 黑色 在线咨询 1
尚未登入
EV114-01000238 22.2 7.9 1.13 2.3 450.0 660.0 左手锁定 G1 白色 在线咨询 1
尚未登入
EV114-01000239 22.2 7.9 1.13 2.3 450.0 660.0 左手锁定 G1 黑色 在线咨询 1
尚未登入
EV114-01000192 33.8 8.6 6.0 3.4 150.0 2000.0 右手锁定 G3 白色 在线咨询 1
尚未登入
EV114-01000193 33.8 8.6 6.0 3.4 150.0 2000.0 右手锁定 G3 黑色 在线咨询 1
尚未登入
EV114-01000198 33.8 8.6 6.0 3.4 150.0 2000.0 左手锁定 G3 白色 在线咨询 1
尚未登入
EV114-01000199 33.8 8.6 6.0 3.4 150.0 2000.0 左手锁定 G3 黑色 在线咨询 1
尚未登入
EV114-01000204 33.8 8.6 6.0 3.4 250.0 1200.0 右手锁定 G3 白色 在线咨询 1
尚未登入
EV114-01000205 33.8 8.6 6.0 3.4 250.0 1200.0 右手锁定 G3 黑色 在线咨询 1
尚未登入
EV114-01000210 33.8 8.6 6.0 3.4 250.0 1200.0 左手锁定 G3 白色 在线咨询 1
尚未登入
EV114-01000211 33.8 8.6 6.0 3.4 250.0 1200.0 左手锁定 G3 黑色 在线咨询 1
尚未登入
EV114-01000216 33.8 8.6 6.0 3.4 350.0 850.0 右手锁定 G3 白色 在线咨询 1
尚未登入
EV114-01000217 33.8 8.6 6.0 3.4 350.0 850.0 右手锁定 G3 黑色 在线咨询 1
尚未登入
EV114-01000222 33.8 8.6 6.0 3.4 350.0 850.0 左手锁定 G3 白色 在线咨询 1
尚未登入
EV114-01000223 33.8 8.6 6.0 3.4 350.0 850.0 左手锁定 G3 黑色 在线咨询 1
尚未登入
EV114-01000228 33.8 8.6 6.0 3.4 450.0 660.0 右手锁定 G3 白色 在线咨询 1
尚未登入
EV114-01000229 33.8 8.6 6.0 3.4 450.0 660.0 右手锁定 G3 黑色 在线咨询 1
尚未登入
EV114-01000234 33.8 8.6 6.0 3.4 450.0 660.0 左手锁定 G3 白色 在线咨询 1
尚未登入
EV114-01000235 33.8 8.6 6.0 3.4 450.0 660.0 左手锁定 G3 黑色 在线咨询 1
尚未登入
EV114-01000194 33.8 15.4 2.26 3.4 150.0 2000.0 右手锁定 G2 白色 在线咨询 1
尚未登入
EV114-01000195 33.8 15.4 2.26 3.4 150.0 2000.0 右手锁定 G2 黑色 在线咨询 1
尚未登入
EV114-01000200 33.8 15.4 2.26 3.4 150.0 2000.0 左手锁定 G2 白色 在线咨询 1
尚未登入
EV114-01000201 33.8 15.4 2.26 3.4 150.0 2000.0 左手锁定 G2 黑色 在线咨询 1
尚未登入
EV114-01000206 33.8 15.4 2.26 3.4 250.0 1200.0 右手锁定 G2 白色 在线咨询 1
尚未登入
EV114-01000207 33.8 15.4 2.26 3.4 250.0 1200.0 右手锁定 G2 黑色 在线咨询 1
尚未登入
EV114-01000212 33.8 15.4 2.26 3.4 250.0 1200.0 左手锁定 G2 白色 在线咨询 1
尚未登入
EV114-01000213 33.8 15.4 2.26 3.4 250.0 1200.0 左手锁定 G2 黑色 在线咨询 1
尚未登入
EV114-01000218 33.8 15.4 2.26 3.4 350.0 850.0 右手锁定 G2 白色 在线咨询 1
尚未登入
EV114-01000219 33.8 15.4 2.26 3.4 350.0 850.0 右手锁定 G2 黑色 在线咨询 1
尚未登入
EV114-01000224 33.8 15.4 2.26 3.4 350.0 850.0 左手锁定 G2 白色 在线咨询 1
尚未登入
EV114-01000225 33.8 15.4 2.26 3.4 350.0 850.0 左手锁定 G2 黑色 在线咨询 1
尚未登入
EV114-01000230 33.8 15.4 2.26 3.4 450.0 660.0 右手锁定 G2 白色 在线咨询 1
尚未登入
EV114-01000231 33.8 15.4 2.26 3.4 450.0 660.0 右手锁定 G2 黑色 在线咨询 1
尚未登入
EV114-01000236 33.8 15.4 2.26 3.4 450.0 660.0 左手锁定 G2 白色 在线咨询 1
尚未登入
EV114-01000237 33.8 15.4 2.26 3.4 450.0 660.0 左手锁定 G2 黑色 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
  • 附件信息
优点:
1.直观的抓握和移动操作,提升了用户体验
2.无须使用旋钮或工具即可重新定位显示屏精确控制操作力度,确保良好手感,减少走位在动载荷的应用下同样稳固支撑

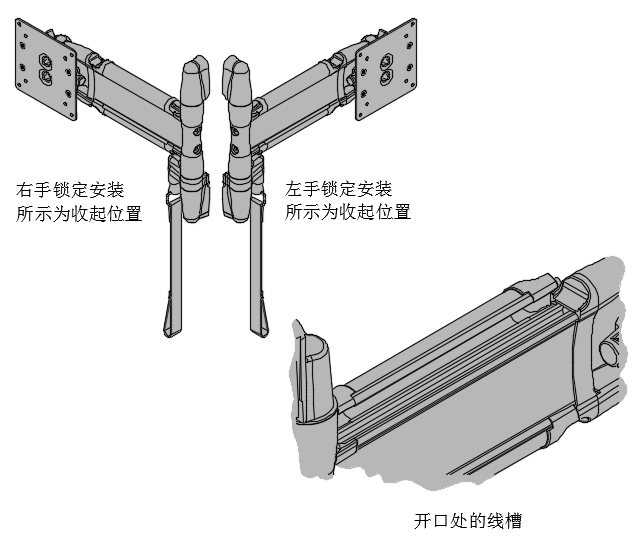

3.收起位置配有锁定装置
4.较低的收起位置,折叠后距墙壁少于50毫米
5.卡入式开口简化了导线管理   显示屏易于安装和更换
6.工厂组装,即时使用
7.操作顺畅,得心应手
8.所有位置均得到稳固支撑


周期性能:在静扭矩规格±20%范围内可循环20000次
最大工作动载荷:
G1型和G3型:66N
G2型:98N

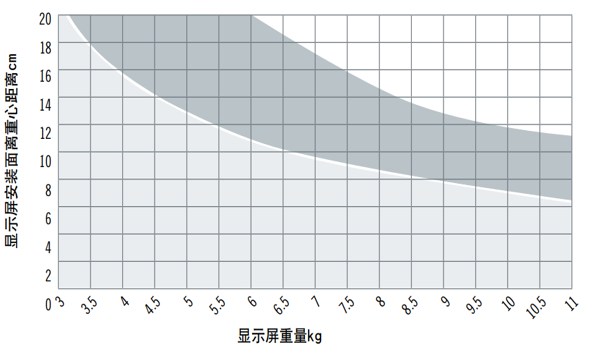

规格和型号选择:
第一步
确定显示器重量以及安装面到重心之间的距离(d)

第二步
从下表中选择型号
