外螺纹可调节手柄05型

制式 公制
螺纹类型 外螺纹
手柄材质 塑料
螺纹规格 M5 M6 M8 M10 M12 M14 M16
手柄长度范围 50~100mm 0~50mm
描述 外螺纹可调节手柄05型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

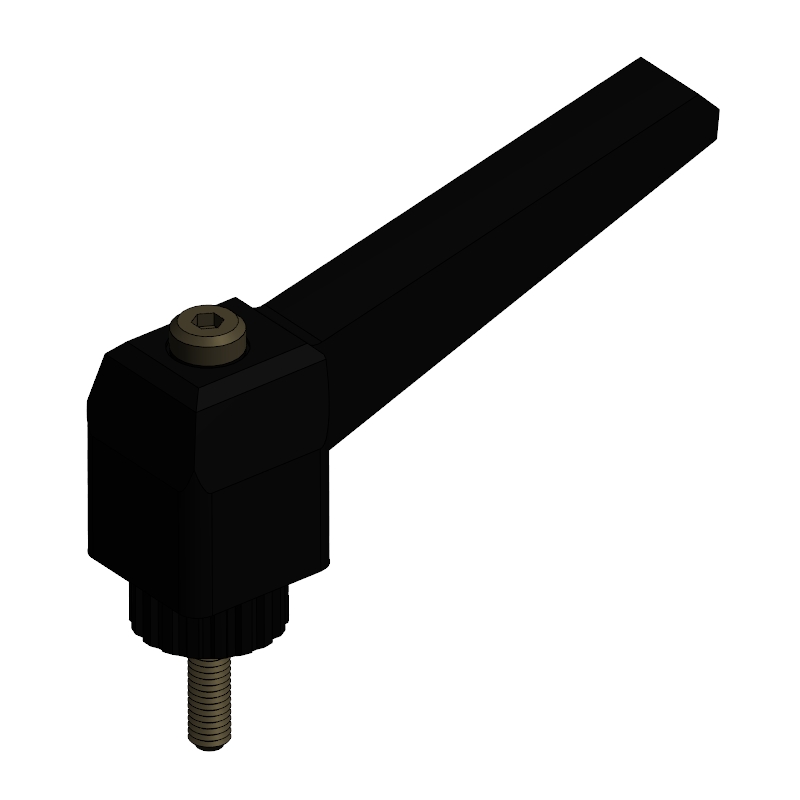

外螺纹可调节手柄05型
  • 外螺纹可调节手柄05型
  • 外螺纹可调节手柄05型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

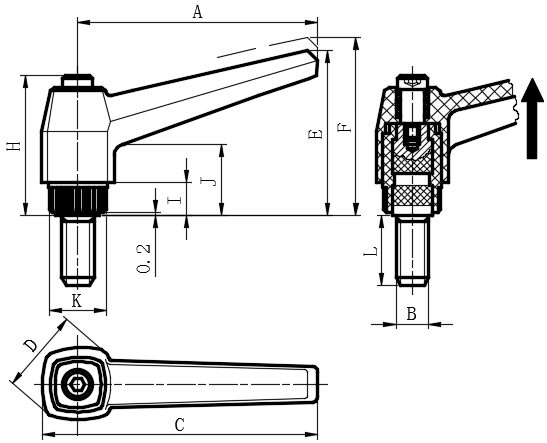

SKU
A
(手柄长度)
B-6g
(螺纹规格)
C
D
E
F
H
I
J
K
L
(螺纹长度)
M
(齿数)
手柄长度范围
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-02090001 42.0 M5 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 10.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090002 42.0 M5 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 16.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090003 42.0 M5 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 20.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090004 42.0 M6 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 10.0 18.0 0~50mm 在线咨询 1000
金额为空
EV153-02090011 63.0 M6 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 10.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090005 42.0 M6 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 16.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090012 63.0 M6 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 16.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090006 42.0 M6 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 20.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090013 63.0 M6 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 20.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090007 42.0 M6 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 25.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090014 63.0 M6 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 25.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090008 42.0 M6 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 30.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090015 63.0 M6 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 30.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090016 63.0 M6 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 35.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090009 42.0 M6 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 40.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090017 63.0 M6 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 40.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090018 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 16.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090010 42.0 M8 50.0 18.0 32.0 36.5 29.0 6.0 14.0 12.0 20.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02090019 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 20.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090020 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 25.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090021 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 30.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090022 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 32.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090023 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 35.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090024 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 40.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090025 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 45.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090026 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 50.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090027 63.0 M8 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 60.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090029 80.0 M8 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 70.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090030 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090031 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 20.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090032 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 25.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090033 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 30.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090034 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 32.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090035 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 35.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090028 63.0 M10 73.0 23.0 43.0 47.0 36.0 8.0 17.0 15.0 40.0 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02090036 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 40.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090037 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 50.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090038 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 60.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090039 80.0 M10 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 70.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090040 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 20.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090041 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 25.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090042 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 30.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090051 100.0 M12 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 30.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090043 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 35.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090044 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 40.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090045 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 45.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090046 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 50.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090052 100.0 M12 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 50.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090047 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 60.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090048 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 70.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090053 100.0 M12 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 70.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090049 80.0 M12 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 80.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090054 100.0 M14 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 30.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090055 100.0 M14 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 35.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090050 80.0 M14 92.0 28.0 54.0 59.5 45.0 10.0 22.0 19.0 40.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02090056 100.0 M14 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 50.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090057 100.0 M14 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 70.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090058 100.0 M16 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 30.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090059 100.0 M16 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 50.0 28.0 50~100mm 在线咨询 10
尚未登入
EV153-02090060 100.0 M16 114.0 33.0 65.0 70.5 53.0 12.0 25.0 25.0 70.0 28.0 50~100mm 在线咨询 10
尚未登入
  • 基本信息
  • 技术信息
柄身:玻璃纤维加固聚酰胺基(PA)高科技聚合体。黑色,亚光饰面。
标准型号:
玻璃纤维加固高科技类聚合体,黑色,在突出部位刻有滚花,使得预紧更为便捷。

 黑色氧化处理钢制螺杆,带倒角平头,符合UNI   947 : ISO 4753(参见(钢制嵌件)技术参数P6)。

黑色氧化处理钢制固定螺钉,AISI 302 不锈钢复位弹簧。


技术参数P6.pdf

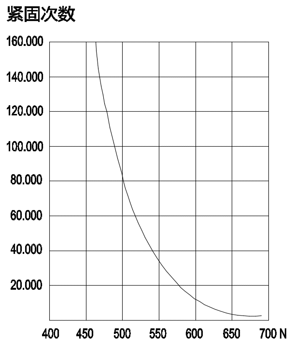

抗应力:

可调节手柄通常用于重复紧固的场合,有些场合的使用频率很高。因此手柄单元以及用于将手柄夹紧力传递到带螺纹的操作件(插件或螺栓)的齿圈抗应力(即抵抗频繁的紧固操作)非常重要。特别是将夹紧力从柄身传递到螺纹元件(毂或螺杆)的齿状元件的抗应力。

特殊的玻璃纤维加固高科技聚合体,使可调节手柄能够确保的抗应力值,远高于正常工况下要求保证的抗应力值。
