外螺纹可调节手柄01型

制式 公制
螺纹类型 外螺纹
手柄材质 塑料
螺纹规格 M6 M8 M10
手柄长度范围 50~100mm 0~50mm
描述 外螺纹可调节手柄01型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

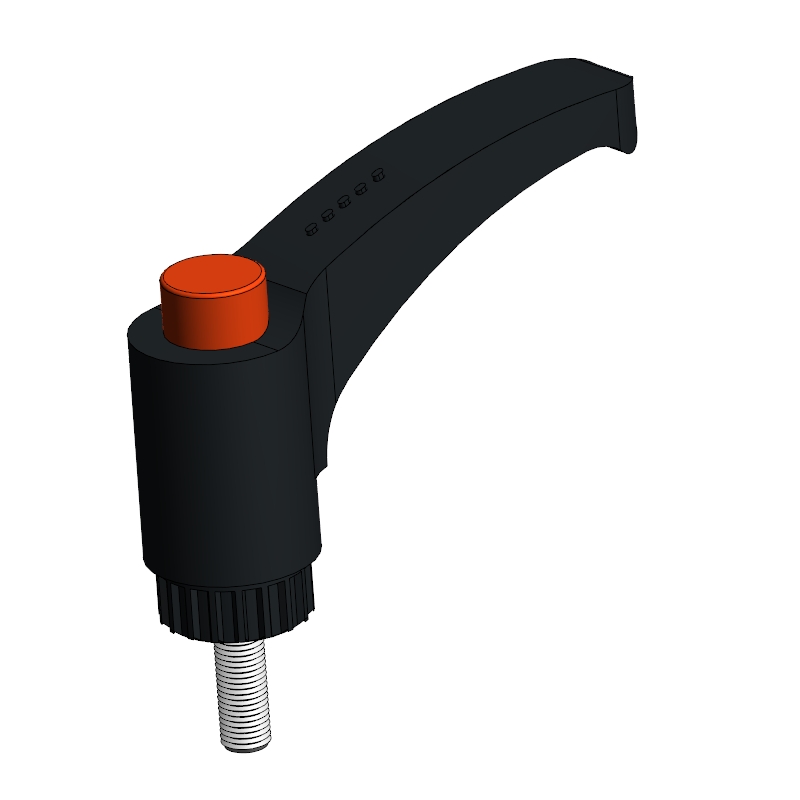

外螺纹可调节手柄01型
  • 外螺纹可调节手柄01型
  • 外螺纹可调节手柄01型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

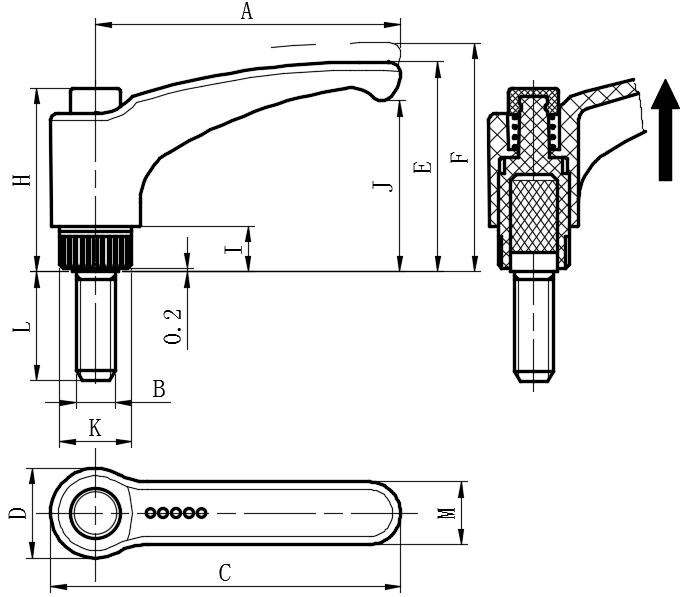

SKU
A
(手柄长度)
B-6g
(螺纹规格)
C
D
E
F
H
I
J
K
L
(螺纹长度)
M
N
(齿数)
手柄长度范围
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-02020001 44.0 M6 52.0 16.0 32.5 36.0 29.5 6.0 25.0 12.0 10.0 11.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02020008 63.0 M6 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 10.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020002 44.0 M6 52.0 16.0 32.5 36.0 29.5 6.0 25.0 12.0 16.0 11.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02020009 63.0 M6 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 16.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020003 44.0 M6 52.0 16.0 32.5 36.0 29.5 6.0 25.0 12.0 20.0 11.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02020010 63.0 M6 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 20.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020004 44.0 M6 52.0 16.0 32.5 36.0 29.5 6.0 25.0 12.0 25.0 11.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02020011 63.0 M6 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 25.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020005 44.0 M6 52.0 16.0 32.5 36.0 29.5 6.0 25.0 12.0 30.0 11.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02020012 63.0 M6 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 30.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020013 63.0 M6 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 35.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020006 44.0 M6 52.0 16.0 32.5 36.0 29.5 6.0 25.0 12.0 40.0 11.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02020014 63.0 M6 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 40.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020007 44.0 M6 52.0 16.0 32.5 36.0 29.5 6.0 25.0 12.0 45.0 11.0 18.0 0~50mm 在线咨询 10
尚未登入
EV153-02020015 63.0 M6 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 50.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020016 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 16.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020017 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 20.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020030 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 20.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020018 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 25.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020031 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 25.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020019 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 30.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020032 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 30.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020020 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 35.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020021 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 40.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020033 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 40.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020022 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 45.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020034 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 45.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020023 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 50.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020035 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 50.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020036 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 55.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020024 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 60.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020037 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 60.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020025 63.0 M8 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 70.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020038 78.0 M8 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 70.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020026 63.0 M10 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 20.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020039 78.0 M10 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 20.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020040 78.0 M10 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 25.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020041 78.0 M10 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 30.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020042 78.0 M10 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 35.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020027 63.0 M10 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 40.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020043 78.0 M10 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 40.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020028 63.0 M10 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 50.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020044 78.0 M10 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 50.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020029 63.0 M10 72.5 19.0 43.0 47.0 37.5 8.0 34.5 15.0 60.0 13.5 20.0 50~100mm 在线咨询 10
尚未登入
EV153-02020045 78.0 M10 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 60.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
EV153-02020046 78.0 M10 89.5 23.0 54.0 58.0 47.0 12.0 44.0 19.0 70.0 16.0 24.0 50~100mm 在线咨询 10
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息

柄身:玻璃纤维加固聚酰胺基 (PA) 高科技聚合体,灰黑色,亚光饰面。
按钮:彩色高科技聚合体,光亮饰面。
玻璃纤维加固高科技类聚合体,黑色,在突出部位刻有滚花,使得预紧更为便捷。AISI302不锈钢复位弹簧。
镀锌钢螺杆,倒角平头符合 UNI 947 : ISO 4753(参见(钢制嵌件)技术参数P6

技术参数P6.pdf

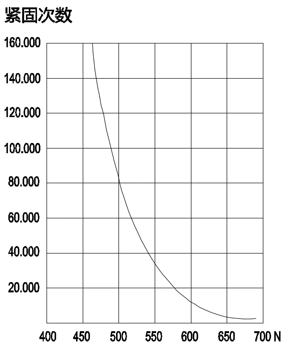

抗应力:
可调节手柄通常用于重复紧固的场合,有些场合的使用频率很高。因此手柄单元以及用于将手柄夹紧力传递到带螺纹的操作件(插件或螺栓)的齿圈抗应力(即抵抗频繁的紧固操作)非常重要。特别是将夹紧力从柄身传递到螺纹元件(毂或螺杆)的齿状元件的抗应力。     特殊的玻璃纤维加固高科技聚合体,使可调节手柄能够确保的抗应力值,远高于正常工况下要求保证的抗应力值。
应用说明:
抬起手柄杆,脱开夹紧装置齿状件,并将其返回至起始位置,以便夹紧。      松开手柄杆,复位弹簧将自动使齿状件恢复到啮合状态。

特别适用于因缺乏空间位置,旋转角度受到限制的情况。
与其它带金属固定螺钉的可调节手柄类型相比,该手柄:
为操作者提供完全电绝缘
钢件部分无外露,不会锈蚀
手柄释放更舒适。
