内螺纹可调节手柄05型

制式 公制
螺纹类型 盲孔 内螺纹
手柄材质 锌合金
螺纹规格 M4 M5 M6 M8 M10
手柄长度范围 50~100mm 0~50mm
描述 内螺纹可调节手柄05型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

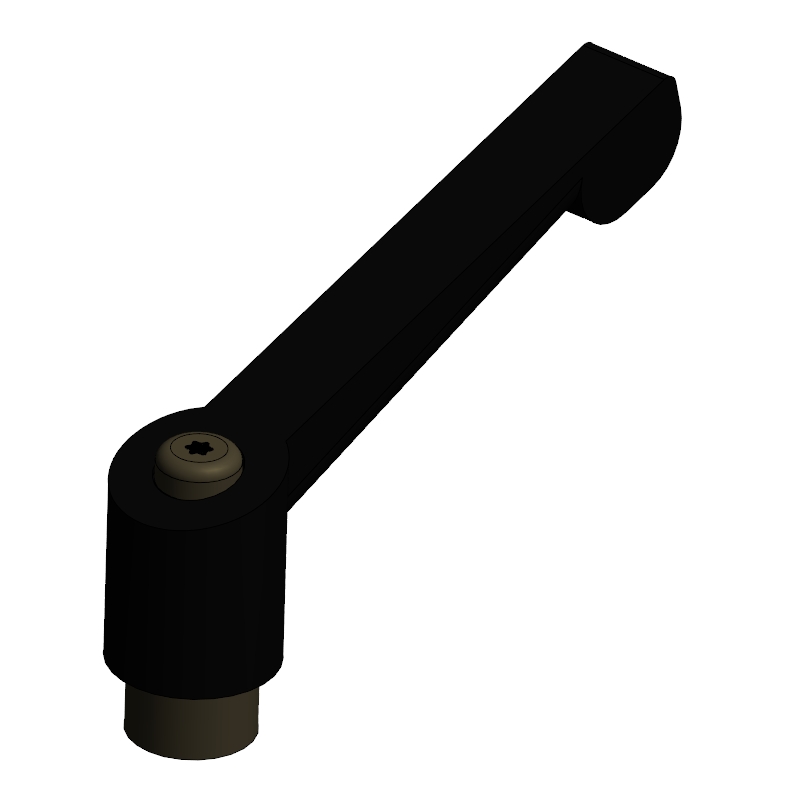

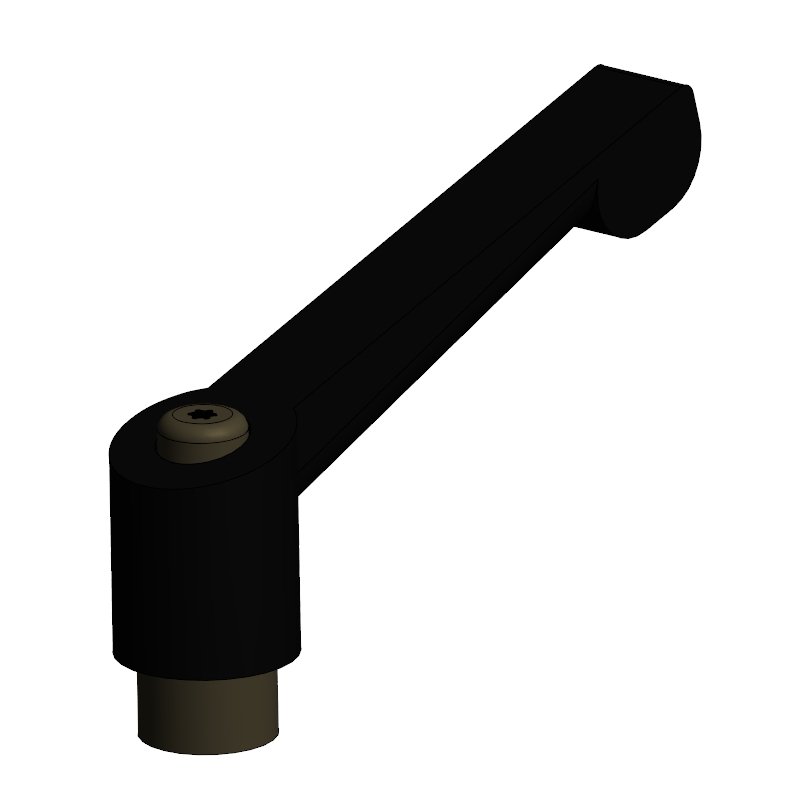

内螺纹可调节手柄05型
  • 内螺纹可调节手柄05型
  • 内螺纹可调节手柄05型
  • 内螺纹可调节手柄05型G1
  • 内螺纹可调节手柄05型G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

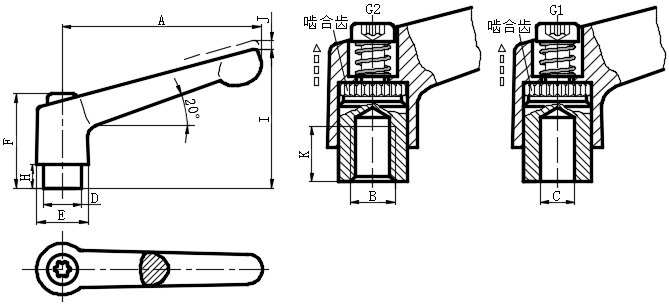

SKU
A
(手柄长度)
B
(螺纹规格)
C
(H7)
D
E
F
H
I
(高度)
J
K
(min)
手柄长度范围
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-03010001 45.0 - B5 10.0 13.0 24.5 4.0 34.0 3.5 9.0 0~50mm G1 在线咨询 1
尚未登入
EV153-03010002 45.0 - B6 10.0 13.0 24.5 4.0 34.0 3.5 9.0 0~50mm G1 在线咨询 1
尚未登入
EV153-03010003 45.0 M4 - 10.0 13.0 24.5 4.0 34.0 3.5 9.0 0~50mm G2 在线咨询 1
尚未登入
EV153-03010004 45.0 M5 - 10.0 13.0 24.5 4.0 34.0 3.5 9.0 0~50mm G2 在线咨询 1
尚未登入
EV153-03010005 45.0 M6 - 10.0 13.0 24.5 4.0 34.0 3.5 9.0 0~50mm G2 在线咨询 1
尚未登入
EV153-03010006 63.0 - B8 13.5 17.5 31.0 6.5 45.0 4.0 11.0 50~100mm G1 在线咨询 1
尚未登入
EV153-03010007 63.0 M6 - 13.5 17.5 31.0 6.5 45.0 4.0 11.0 50~100mm G2 在线咨询 1
尚未登入
EV153-03010008 63.0 M8 - 13.5 17.5 31.0 6.5 45.0 4.0 11.0 50~100mm G2 在线咨询 1
尚未登入
EV153-03010009 78.0 - B8 16.0 21.0 36.0 8.0 54.0 4.0 14.0 50~100mm G1 在线咨询 1
尚未登入
EV153-03010010 78.0 - B10 16.0 21.0 36.0 8.0 54.0 4.0 14.0 50~100mm G1 在线咨询 1
尚未登入
EV153-03010011 78.0 M8 - 16.0 21.0 36.0 8.0 54.0 4.0 14.0 50~100mm G2 在线咨询 1
尚未登入
EV153-03010012 78.0 M10 - 16.0 21.0 36.0 8.0 54.0 4.0 14.0 50~100mm G2 在线咨询 1
尚未登入
EV153-03010013 92.0 - B12 19.0 24.0 43.0 11.0 64.0 4.0 17.0 50~100mm G1 在线咨询 1
尚未登入
EV153-03010014 92.0 M10 - 19.0 24.0 43.0 11.0 64.0 4.0 17.0 50~100mm G2 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
手柄:压铸锌   喷塑涂层黑色 RAL9005 纹理饰面
规格:
G1普通孔H7
G2螺纹孔
螺纹嵌件和固定螺钉:钢制 发黑处理


ISO  基本公差(参见P1)


ISO-基本公差P1.pdf


可调节手柄对于空间受到限制的位置或有特定手柄位置要求的应用场合是理想的选择。中心嵌件通过可解除啮合的齿状件与毂相连接。
抬起手柄杆,脱开夹紧装置齿状件,使其转动至理想的夹紧位置。释放手柄杆,齿状件自动重新啮合。
