内螺纹可调节手柄02型

制式 公制
螺纹类型 外螺纹 内螺纹
手柄材质 塑料
螺纹规格 M10 M12
手柄长度范围 50~100mm
描述 内螺纹可调节手柄02型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
内螺纹可调节手柄02型
  • 内螺纹可调节手柄02型
  • 内螺纹可调节手柄02型
  • 内螺纹可调节手柄02型G1
  • 内螺纹可调节手柄02型G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件

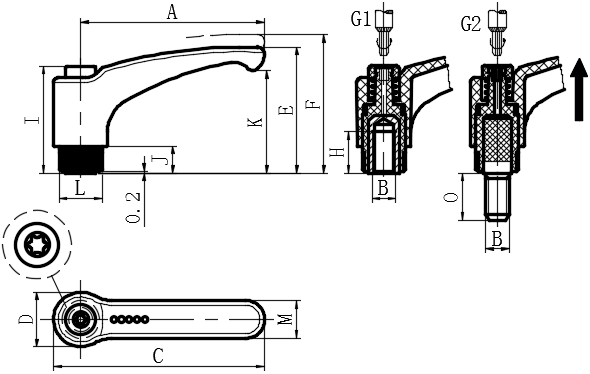

B(螺纹规格)
M(手柄宽度)
SKU
A
(手柄长度)
B
(螺纹规格)
C
D
E
F
H
(内螺纹长度)
I
J
K
L
M
(手柄宽度)
N
(齿数)
O
(外螺纹长度)
手柄长度范围
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-02030001 78.0 M10 90.5 24.5 54.0 58.0 18.0 45.0 12.0 44.0 19.0 16.0 24.0 - 50~100mm G1 在线咨询 10
尚未登入
EV153-02040001 78.0 M10 90.5 24.5 54.0 58.0 - 45.0 12.0 44.0 19.0 16.0 24.0 20.0 50~100mm G2 在线咨询 10
尚未登入
EV153-02040002 78.0 M10 90.5 24.5 54.0 58.0 - 45.0 12.0 44.0 19.0 16.0 24.0 30.0 50~100mm G2 在线咨询 10
尚未登入
EV153-02040003 78.0 M10 90.5 24.5 54.0 58.0 - 45.0 12.0 44.0 19.0 16.0 24.0 40.0 50~100mm G2 在线咨询 10
尚未登入
EV153-02040004 78.0 M10 90.5 24.5 54.0 58.0 - 45.0 12.0 44.0 19.0 16.0 24.0 50.0 50~100mm G2 在线咨询 10
尚未登入
EV153-02030002 78.0 M12 90.5 24.5 54.0 58.0 17.0 45.0 12.0 44.0 19.0 16.0 24.0 - 50~100mm G1 在线咨询 10
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息


类型:

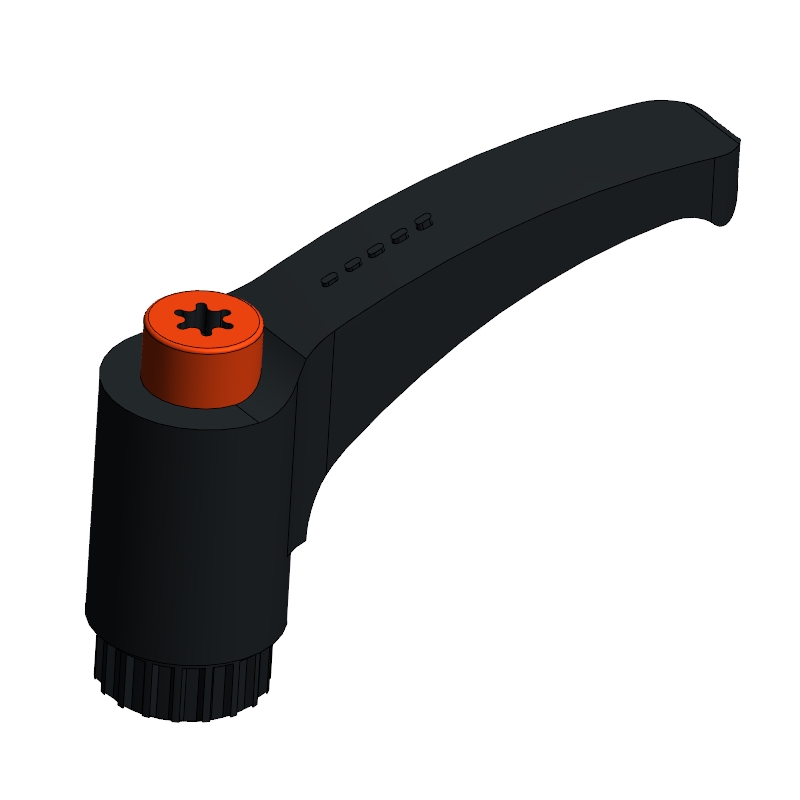

G1:铜毂,螺纹盲孔。

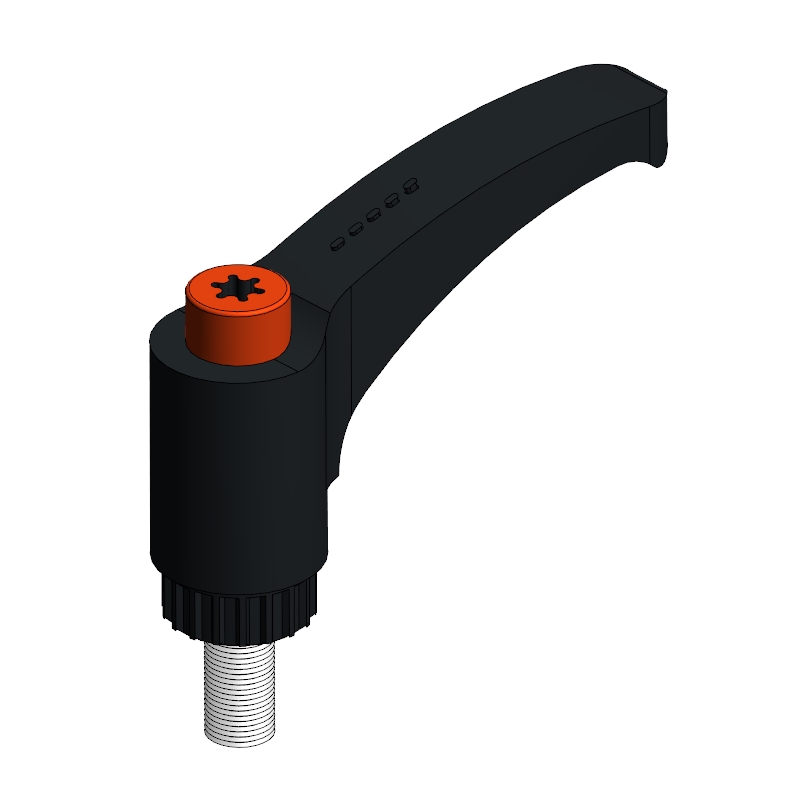

G2:镀锌钢螺杆,带倒角平头,符合UNI947:ISO4753(参见钢制嵌件)技术参数页P6)。
柄身:玻璃纤维加固聚酰胺基 (PA) 高科技聚合体,灰黑色,亚光饰面。
按钮:高科技聚合体,RAL2004橙色,光亮饰面。
标准型号:
玻璃纤维加固高科技类聚合体,黑色,在突出部位刻有滚花,使得预紧更为便捷。AISI302不锈钢复位弹簧。AISI302不锈钢复位弹簧。



技术参数P6.pdf

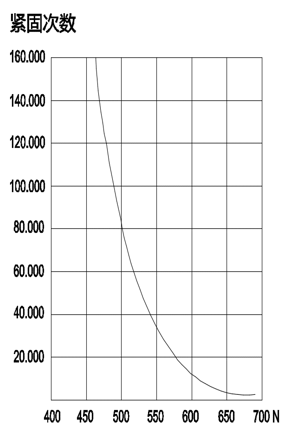

抗应力:
可调节手柄通常用于重复紧固的场合,有些场合的使用频率很高。因此手柄单元以及用于将手柄夹紧力传递到带螺纹的操作件(插件或螺栓)的齿圈抗应力(即抵抗频繁的紧固操作)非常重要。特别是将夹紧力从柄身传递到螺纹元件(毂或螺杆)的齿状元件的抗应力。     特殊的玻璃纤维加固高科技聚合体,使可调节手柄能够确保的抗应力值,远高于正常工况下要求保证的抗应力值。
应用说明:
抬起手柄杆,脱开夹紧装置齿状件,并将其返回至起始位置,以便夹紧。        松开手柄杆,复位弹簧将自动使齿状件恢复到啮合状态。

即使安装塑料按钮,ERX.AV可调节手柄仍可在装配中通过带控制紧固扭矩系统的电动或气动螺丝刀实现初步快速拧紧。
