不锈钢三节轻载滑轨01型

制式 公制
节数 三节
表面处理
滑轨承载范围/付 轻载(小于40kg)
行程类别 超行程
描述 不锈钢三节轻载滑轨01型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

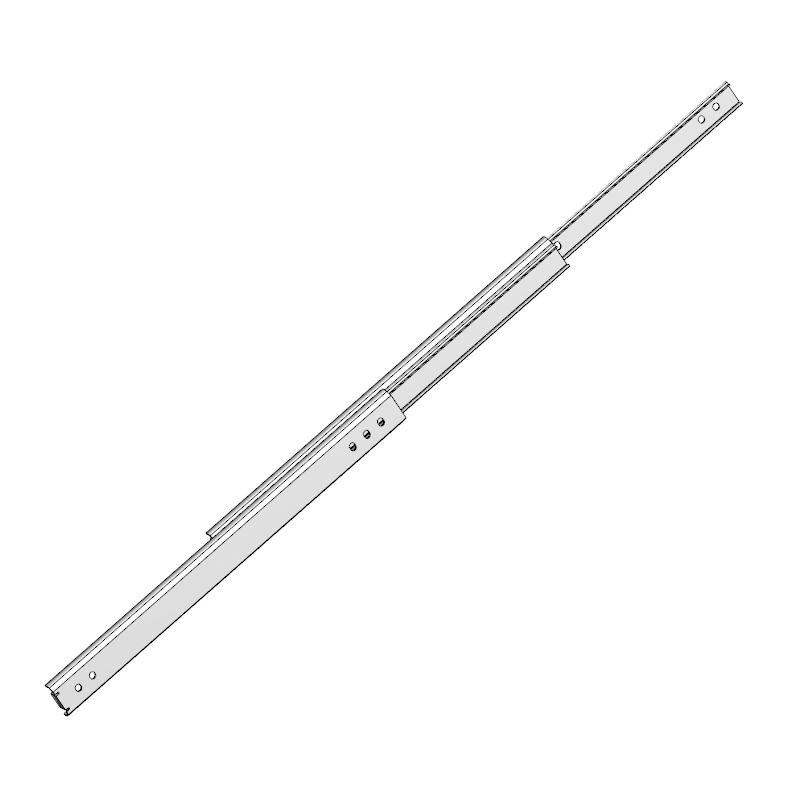

不锈钢三节轻载滑轨01型
  • 不锈钢三节轻载滑轨01型
  • 不锈钢三节轻载滑轨01型
  • 不锈钢三节轻载滑轨01型
  • 不锈钢三节轻载滑轨01型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

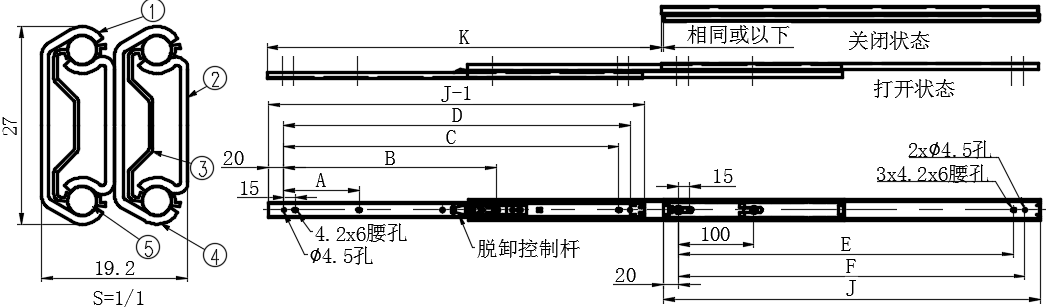

SKU
A
B
C
D
E
F
H
(承重N/付)
I
(承重kgf/付)
J
(滑轨长度)
K
(滑动距离)
滑轨承载范围/付
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV235-12100001 - 135.0 - - 145.0 160.0 177.0 18.0 200.0 221.0 轻载(小于40kg) 在线咨询 1
金额为空
EV235-12100002 - 143.5 195.0 210.0 195.0 210.0 167.0 17.0 250.0 280.0 轻载(小于40kg) 在线咨询 1
尚未登入
EV235-12100003 100.0 188.0 245.0 260.0 245.0 260.0 157.0 16.0 300.0 327.0 轻载(小于40kg) 在线咨询 1
金额为空
EV235-12100004 100.0 211.5 295.0 310.0 295.0 310.0 147.0 15.0 350.0 376.0 轻载(小于40kg) 在线咨询 1
尚未登入
EV235-12100005 100.0 236.0 345.0 360.0 345.0 360.0 137.0 14.0 400.0 426.0 轻载(小于40kg) 在线咨询 1
金额为空
EV235-12100006 100.0 261.5 395.0 410.0 395.0 410.0 128.0 13.0 450.0 478.0 轻载(小于40kg) 在线咨询 1
金额为空
EV235-12100007 100.0 282.0 445.0 460.0 445.0 460.0 118.0 12.0 500.0 524.0 轻载(小于40kg) 在线咨询 1
金额为空
  • 基本信息
  • 技术信息
  • 附件信息

注意:务必参见使用时的注意事项

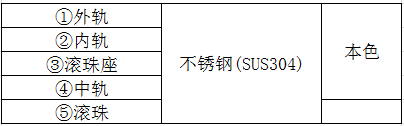

滑轨内部的一部分使用了聚酰胺。

由于结构上的原因,分离弹簧在通过外轨的板簧等上面时会发出接触声。请予谅解。


使用时注意事项.pdf


可将内轨完全抽出的三节式滑轨。
可通过操作控制杆脱卸内轨。
