不锈钢滑轨

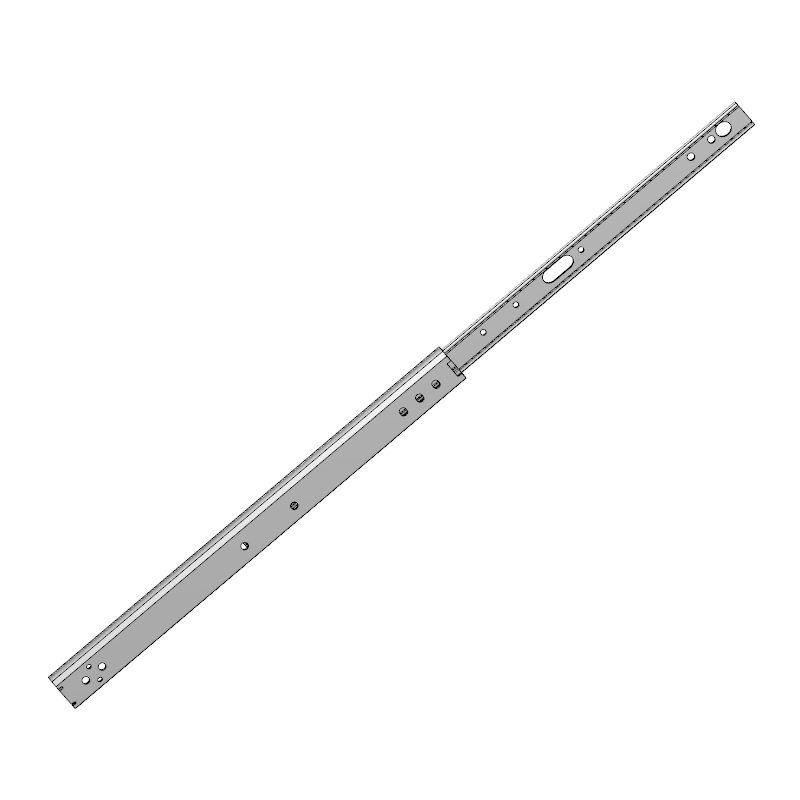

不锈钢二节中载滑轨01型

制式	公制
表面处理	无
节数	双节
滑轨承载范围/付	中载(40-68kg) 轻载(小于40kg)
行程类别	3/4行程
描述	不锈钢二节中载滑轨01型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

不锈钢二节中载滑轨01型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

L(滑轨长度)

M(滑动距离)

SKU	A	B	C	D	E	F	H	I (承重N/付)	J (承重kgf/付)	K (重量kg/根)	L (滑轨长度)	M (滑动距离)	滑轨承载范围/付	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV235-12030001	-	177.8	258	-	149.2	260.3	273.0	481.0	49.0	0.33	304.8	228.6	中载(40-68kg)	在线咨询	1	金额为空
EV235-12030002	-	228.6	308.8	-	200.0	311.1	323.8	461.0	47.0	0.38	355.6	279.4	中载(40-68kg)	在线咨询	1	金额为空
EV235-12030003	-	254.0	359.6	-	250.8	361.9	374.6	422.0	43.0	0.42	406.4	304.8	中载(40-68kg)	在线咨询	1	金额为空
EV235-12030004	203.2	279.4	410.4	212.7	301.6	412.7	425.4	402.0	41.0	0.49	457.2	330.2	中载(40-68kg)	在线咨询	1	金额为空
EV235-12030005	228.6	330.2	461.2	238.1	352.4	463.5	476.2	363.0	37.0	0.54	508.0	381.0	轻载(小于40kg)	在线咨询	1	金额为空
EV235-12030006	254.0	355.6	512.0	263.5	403.2	514.3	527.0	333.0	34.0	0.59	558.8	406.4	轻载(小于40kg)	在线咨询	1	金额为空
EV235-12030007	254.0	381.0	562.8	288.9	454.0	565.1	577.8	294.0	30.0	0.63	609.6	431.8	轻载(小于40kg)	在线咨询	1	金额为空
EV235-12030008	254.0	431.8	613.6	314.3	504.8	615.9	628.6	265.0	27.0	0.68	660.4	482.6	轻载(小于40kg)	在线咨询	1	金额为空
EV235-12030009	279.4	457.2	664.4	339.7	555.6	666.7	679.4	245.0	25.0	0.75	711.2	508.0	轻载(小于40kg)	在线咨询	1	金额为空

基本信息
技术信息
附件信息

注意：务必参见"使用时的注意事项"

使用时注意事项.pdf

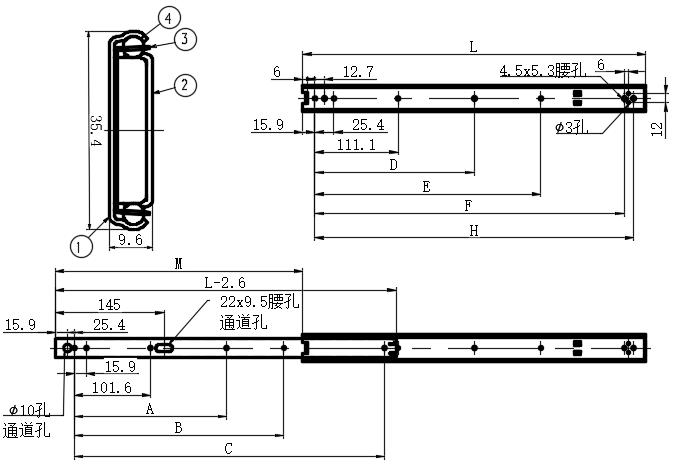

3/4伸展的二节式滑轨
滑轨完全打开后可保持简易开启状态
