不锈钢二节轻载滑轨02型

制式 公制
节数 双节
表面处理
滑轨承载范围/付 轻载(小于40kg)
行程类别 3/4行程
描述 不锈钢二节轻载滑轨02型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

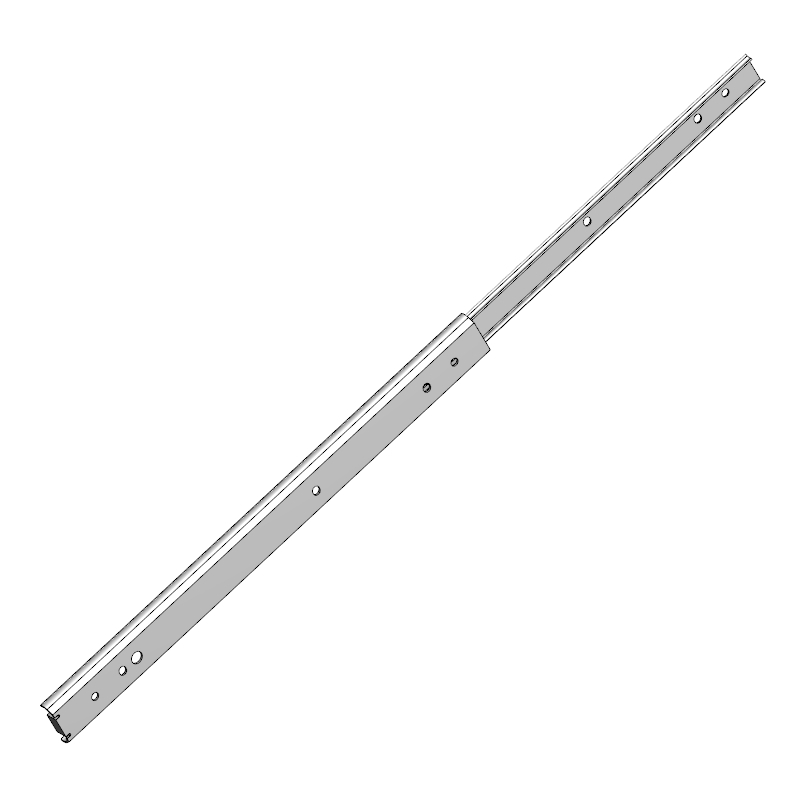

不锈钢二节轻载滑轨02型
  • 不锈钢二节轻载滑轨02型
  • 不锈钢二节轻载滑轨02型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
B
C
D
E
F
(承重N/付)
H
(承重kgf/付)
I
(重量kg/根)
J
(滑轨长度)
K
(滑动距离)
滑轨承载范围/付
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV235-12050001 - 140.0 160.0 140.0 160.0 255.0 26.0 0.17 200.0 135.0 轻载(小于40kg) 在线咨询 0
金额为空
EV235-12050002 150.0 190.0 210.0 190.0 210.0 235.0 24.0 0.21 250.0 185.0 轻载(小于40kg) 在线咨询 1
尚未登入
EV235-12050003 190.0 240.0 260.0 240.0 260.0 235.0 24.0 0.25 300.0 222.0 轻载(小于40kg) 在线咨询 1
金额为空
EV235-12050004 225.0 290.0 310.0 290.0 310.0 225.0 23.0 0.29 350.0 260.0 轻载(小于40kg) 在线咨询 1
金额为空
EV235-12050005 265.0 340.0 360.0 340.0 360.0 206.0 21.0 0.33 400.0 297.0 轻载(小于40kg) 在线咨询 1
尚未登入
EV235-12050006 300.0 390.0 410.0 390.0 410.0 196.0 20.0 0.37 450.0 334.0 轻载(小于40kg) 在线咨询 1
金额为空
EV235-12050007 337.0 440.0 460.0 440.0 460.0 176.0 18.0 0.41 500.0 371.0 轻载(小于40kg) 在线咨询 1
金额为空
  • 基本信息
  • 技术信息
  • 附件信息

注意:务必参见"使用时的注意事项"
推荐螺钉:M4盘头小螺钉或标称尺寸4盘头自攻螺钉


使用时注意事项.pdf

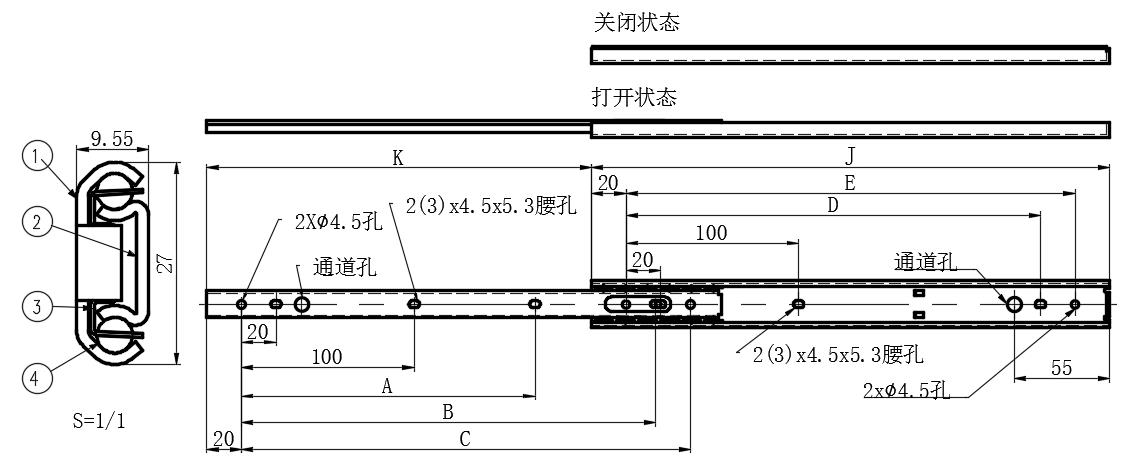

3/4伸展的二节式滑轨
