不锈钢滑轨

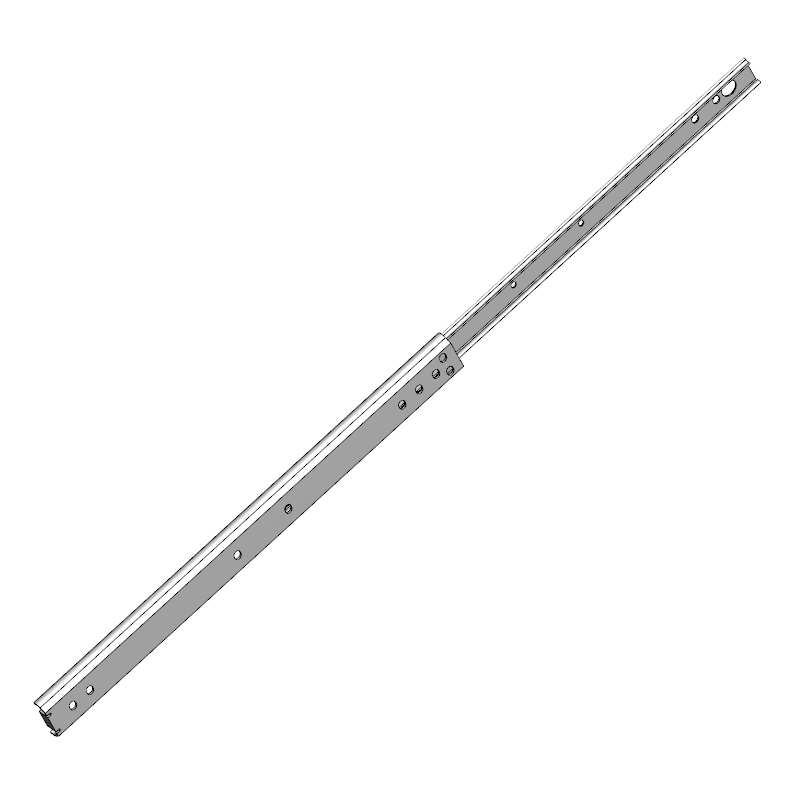

不锈钢二节拉出锁定中载滑轨

制式	公制
表面处理	无
节数	双节
滑轨承载范围/付	中载(40-68kg) 轻载(小于40kg)
行程类别	3/4行程
描述	不锈钢二节拉出锁定中载滑轨,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

不锈钢二节拉出锁定中载滑轨

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

M(滑轨长度)

N(滑动距离)

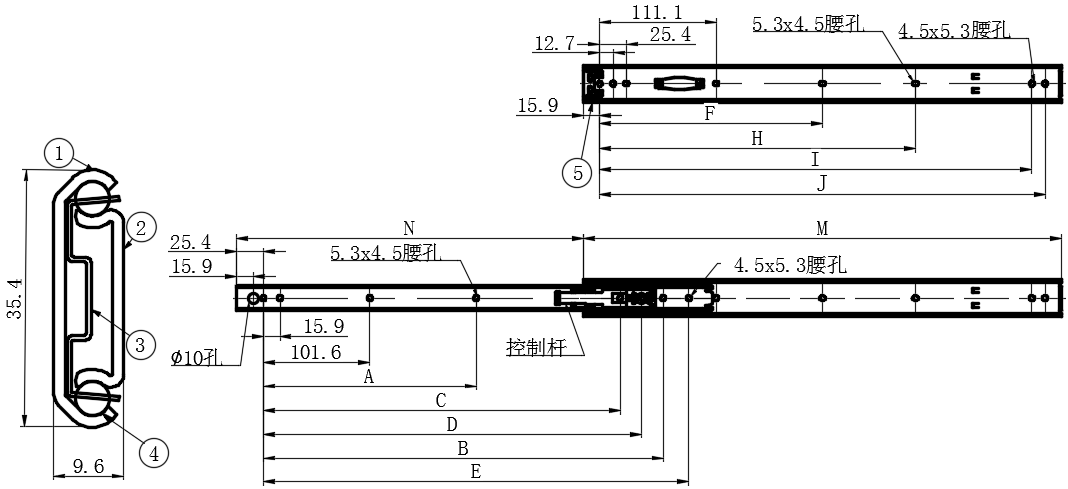

SKU	A	B	C	D	E	F	H	I	J	K (承重N/付)	L (承重kgf/付)	M (滑轨长度)	N (滑动距离)	滑轨承载范围/付	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV235-12020001	152.4	-	-	259.5	-	-	149.2	260.3	273.0	481.0	49.0	304.8	228.6	中载(40-68kg)	在线咨询	1	金额为空
EV235-12020002	203.2	-	-	310.3	-	-	200.0	311.1	323.8	461.0	47.0	355.6	279.4	中载(40-68kg)	在线咨询	1	金额为空
EV235-12020003	203.2	-	-	335.7	355.6	-	250.8	361.9	374.6	422.0	43.0	406.4	304.8	中载(40-68kg)	在线咨询	1	尚未登入
EV235-12020004	203.2	-	340.7	366.1	406.4	212.7	301.6	412.7	425.4	402.0	41.0	457.2	330.2	中载(40-68kg)	在线咨询	1	金额为空
EV235-12020005	228.6	-	391.5	411.9	457.2	238.1	352.4	463.5	476.2	363.0	37.0	508.0	381.0	轻载(小于40kg)	在线咨询	0	金额为空
EV235-12020006	254.0	-	416.9	437.3	508.0	263.5	403.2	514.3	527.0	333.0	34.0	558.8	406.4	轻载(小于40kg)	在线咨询	1	金额为空
EV235-12020007	279.4	-	443.3	463.7	558.8	288.9	454.0	565.1	577.8	294.0	30.0	609.6	432.8	轻载(小于40kg)	在线咨询	1	金额为空
EV235-12020008	304.8	-	493.1	513.5	609.6	314.3	504.8	615.9	628.6	265.0	27.0	660.4	482.6	轻载(小于40kg)	在线咨询	1	金额为空
EV235-12020009	330.2	558.9	538.9	558.8	660.4	339.7	555.6	666.7	679.6	245.0	25.0	711.2	508.0	轻载(小于40kg)	在线咨询	1	金额为空

基本信息
基本信息
附件信息

注意：务必参见"使用时的注意事项"

本产品使用了部分树脂零件

使用时注意事项.pdf

3/4伸展的二节式滑轨
滑轨完全打开后，即可固定于该状态。通过操作控制杆解除锁定。

可通过操作控制杆脱卸内轨
