钢/不锈钢带滚珠带内六角弹簧销

制式	公制
螺纹	公制
描述	钢/不锈钢带滚珠带内六角弹簧销,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

清除条件

A(螺纹尺寸)

C(长度)

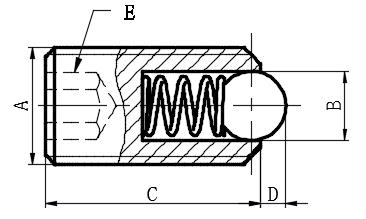

SKU	A (螺纹尺寸)	B	C±0.1 (长度)	D	E	F (弹簧负载起始位置)	H (弹簧负载终止位置)	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV272-03330001	M3	1.5	8.0	0.4	1.5	3.0	4.5	G1	在线咨询	25	尚未登入
EV272-03330019	M3	1.5	8.0	0.4	1.5	3.0	4.5	G3	在线咨询	10	尚未登入
EV272-03330002	M4	2.5	12.0	0.8	2.0	8.5	14.0	G1	在线咨询	25	尚未登入
EV272-03330020	M4	2.5	12.0	0.8	2.0	8.5	14.0	G3	在线咨询	10	尚未登入
EV272-03330003	M5	3.0	14.0	0.9	2.5	8.0	14.0	G1	在线咨询	25	尚未登入
EV272-03330011	M5	3.0	14.0	0.9	2.5	15.0	22.0	G2	在线咨询	25	尚未登入
EV272-03330021	M5	3.0	14.0	0.9	2.5	8.0	14.0	G3	在线咨询	10	尚未登入
EV272-03330029	M5	3.0	14.0	0.9	2.5	15.0	22.0	G4	在线咨询	10	尚未登入
EV272-03330004	M6	3.5	15.0	1.0	3.0	11.0	18.0	G1	在线咨询	25	尚未登入
EV272-03330012	M6	3.5	15.0	1.0	3.0	19.0	28.0	G2	在线咨询	25	尚未登入
EV272-03330022	M6	3.5	15.0	1.0	3.0	11.0	18.0	G3	在线咨询	10	尚未登入
EV272-03330030	M6	3.5	15.0	1.0	3.0	19.0	28.0	G4	在线咨询	10	尚未登入
EV272-03330005	M8	4.5	18.0	1.5	4.0	18.0	31.0	G1	在线咨询	25	尚未登入
EV272-03330013	M8	4.5	18.0	1.5	4.0	36.0	62.0	G2	在线咨询	25	尚未登入
EV272-03330023	M8	4.5	18.0	1.5	4.0	18.0	31.0	G3	在线咨询	10	尚未登入
EV272-03330031	M8	4.5	18.0	1.5	4.0	36.0	62.0	G4	在线咨询	10	尚未登入
EV272-03330006	M10	6.0	23.0	2.0	5.0	24.0	45.0	G1	在线咨询	25	尚未登入
EV272-03330014	M10	6.0	23.0	2.0	5.0	57.0	104.0	G2	在线咨询	25	尚未登入
EV272-03330024	M10	6.0	23.0	2.0	5.0	24.0	45.0	G3	在线咨询	10	尚未登入
EV272-03330032	M10	6.0	23.0	2.0	5.0	57.0	104.0	G4	在线咨询	10	尚未登入
EV272-03330007	M12	8.0	26.0	2.5	6.0	26.0	49.0	G1	在线咨询	10	尚未登入
EV272-03330015	M12	8.0	26.0	2.5	6.0	61.0	110.0	G2	在线咨询	10	尚未登入
EV272-03330025	M12	8.0	26.0	2.5	6.0	26.0	49.0	G3	在线咨询	5	尚未登入
EV272-03330033	M12	8.0	26.0	2.5	6.0	61.0	110.0	G4	在线咨询	5	尚未登入
EV272-03330008	M16	10.0	33.0	3.5	8.0	41.0	86.0	G1	在线咨询	10	尚未登入
EV272-03330016	M16	10.0	33.0	3.5	8.0	68.0	142.0	G2	在线咨询	10	尚未登入
EV272-03330026	M16	10.0	33.0	3.5	8.0	41.0	86.0	G3	在线咨询	5	尚未登入
EV272-03330034	M16	10.0	33.0	3.5	8.0	68.0	142.0	G4	在线咨询	5	尚未登入
EV272-03330009	M20	12.0	43.0	4.5	10.0	56.0	111.0	G1	在线咨询	5	尚未登入
EV272-03330017	M20	12.0	43.0	4.5	10.0	84.0	166.0	G2	在线咨询	5	尚未登入
EV272-03330027	M20	12.0	43.0	4.5	10.0	56.0	111.0	G3	在线咨询	5	尚未登入
EV272-03330035	M20	12.0	43.0	4.5	10.0	84.0	166.0	G4	在线咨询	5	尚未登入
EV272-03330010	M24	15.0	48.0	5.5	12.0	81.0	151.0	G1	在线咨询	5	尚未登入
EV272-03330018	M24	15.0	48.0	5.5	12.0	127.0	237.0	G2	在线咨询	5	尚未登入
EV272-03330028	M24	15.0	48.0	5.5	12.0	81.0	151.0	G3	在线咨询	5	尚未登入
EV272-03330036	M24	15.0	48.0	5.5	12.0	127.0	237.0	G4	在线咨询	5	尚未登入

基本信息
技术信息
附件信息

G1型：钢制标准弹簧负载
G2型：钢制高弹簧负载
G3型：不锈钢标准弹簧负载
G4型：不锈钢高弹簧负载

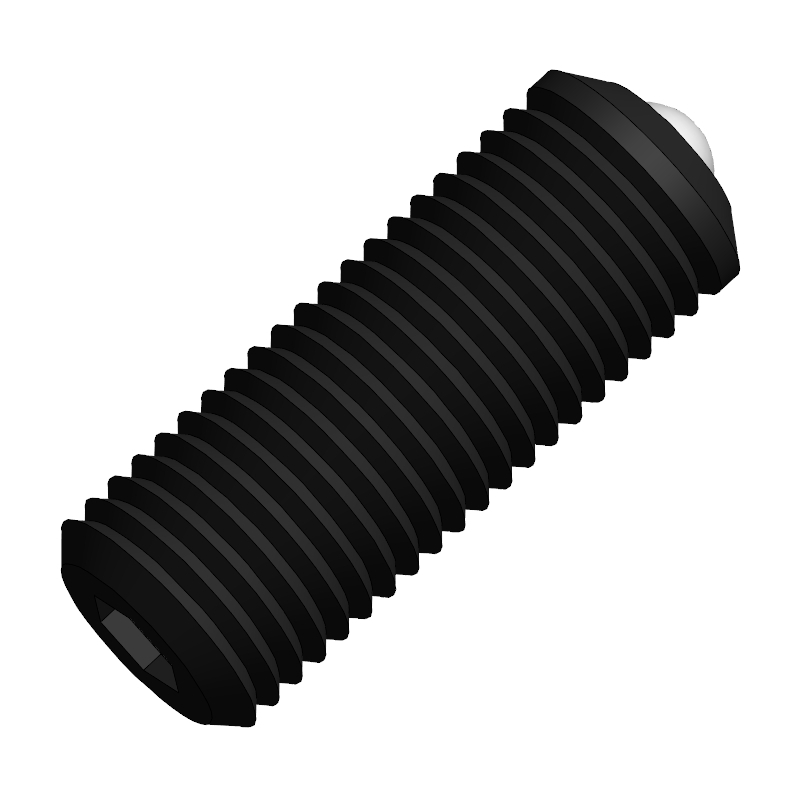

G1/G2型：
钢制发黑处理
滚珠硬化处理

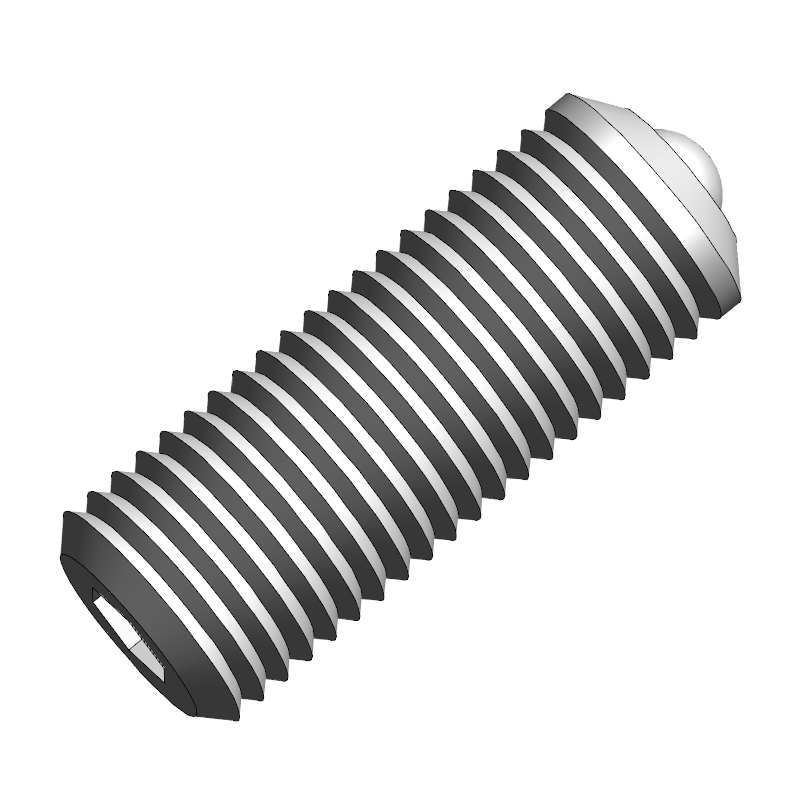

G3/G4型：
不锈钢 AISI 3030/AISI 420C
滚珠硬化处理
G2/G4型的刻痕：
带两条纵向刻痕的外壳
螺纹锁紧(可选)
聚酰胺涂层PFB
G1/G2型M3…M16
G3/G4型M20…M24
Type G3/G4M3…M6
G3/G4型M20…M24
微型胶囊*MVK
*无库存，需要最小起订量

MVK螺纹锁紧涂层的更多信息(参见P5) PFB螺纹锁紧涂层的更多信息(参见P5)

涂层信息P5.pdf

PFB涂层是阻滞性螺纹锁紧涂层(聚酰胺涂层)G1或G3(标准弹簧负载)的涂层标示为蓝色，G2或G4型(高弹簧负载)为绿色，这类螺纹锁紧涂层需要更高的扭矩，因而多采用带内六角的款式，而非带一字槽款式 MVK(微型胶囊)是一种粘和性螺纹锁紧涂层(标示为红色)
