钢/不锈钢带滚珠带槽弹簧销

制式 公制
螺纹 公制
描述 钢/不锈钢带滚珠带槽弹簧销,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
钢/不锈钢带滚珠带槽弹簧销
  • 钢/不锈钢带滚珠带槽弹簧销
  • 钢/不锈钢带滚珠带槽弹簧销

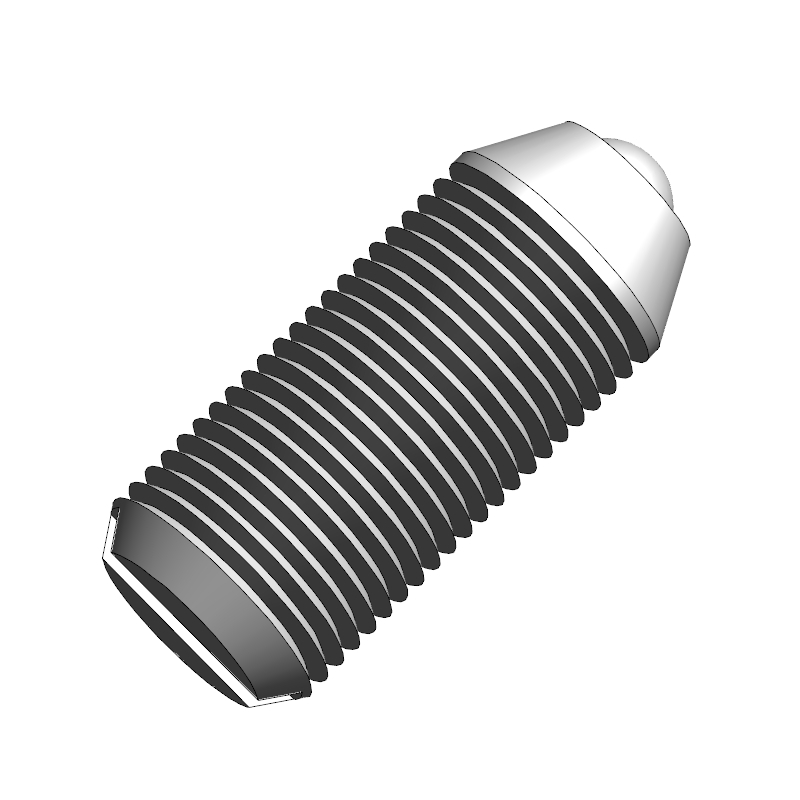

  • 钢 不锈钢带滚珠带槽弹簧销不锈钢

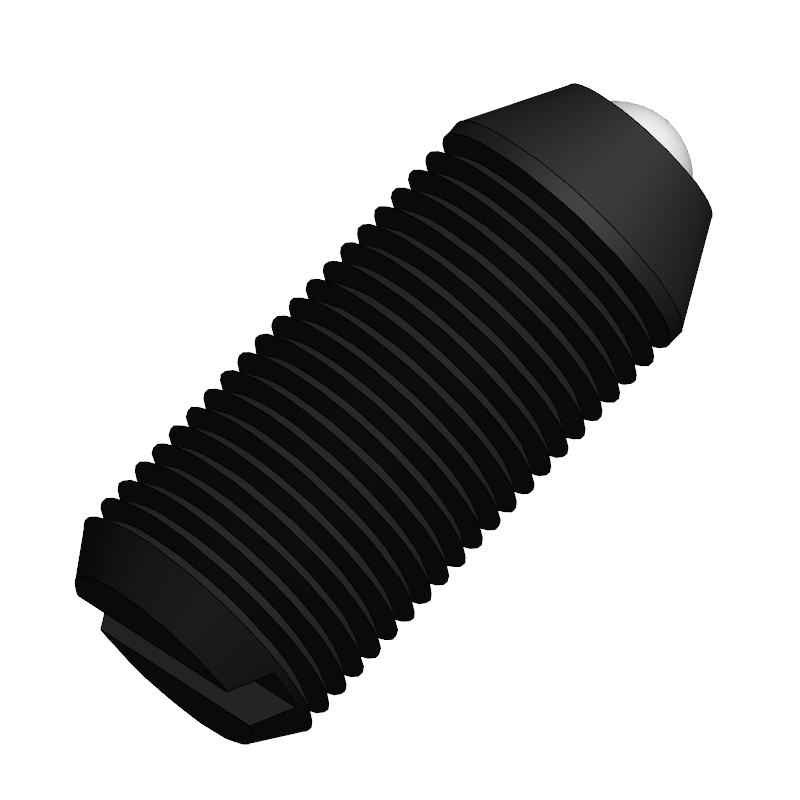

  • 钢 不锈钢带滚珠带槽弹簧销不锈钢发黑
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

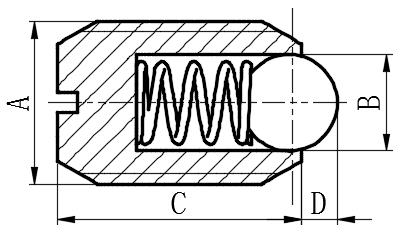

SKU
A
(螺纹尺寸)
B
C±0.1
(长度)
D
E
(弹簧负载起始位置)
F
(弹簧负载终止位置)
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03300001 M3 1.5 7.0 0.4 3.0 4.5 G1 在线咨询 50
尚未登入
EV272-03300019 M3 1.5 7.0 0.4 3.0 4.5 G3 在线咨询 10
尚未登入
EV272-03300002 M4 2.5 9.0 0.8 6.0 14.5 G1 在线咨询 50
尚未登入
EV272-03300020 M4 2.5 9.0 0.8 6.0 14.5 G3 在线咨询 25
尚未登入
EV272-03300003 M5 3.0 12.0 0.9 8.0 14.0 G1 在线咨询 50
尚未登入
EV272-03300011 M5 3.0 12.0 0.9 15.0 22.0 G2 在线咨询 50
尚未登入
EV272-03300021 M5 3.0 12.0 0.9 8.0 14.0 G3 在线咨询 25
尚未登入
EV272-03300029 M5 3.0 12.0 0.9 15.0 22.0 G4 在线咨询 10
尚未登入
EV272-03300004 M6 3.5 14.0 1.0 11.0 18.0 G1 在线咨询 50
尚未登入
EV272-03300012 M6 3.5 14.0 1.0 19.0 28.0 G2 在线咨询 50
尚未登入
EV272-03300022 M6 3.5 14.0 1.0 11.0 18.0 G3 在线咨询 25
尚未登入
EV272-03300030 M6 3.5 14.0 1.0 19.0 28.0 G4 在线咨询 10
尚未登入
EV272-03300005 M8 4.5 16.0 1.5 18.0 31.0 G1 在线咨询 50
尚未登入
EV272-03300013 M8 4.5 16.0 1.5 36.0 62.0 G2 在线咨询 50
尚未登入
EV272-03300023 M8 4.5 16.0 1.5 18.0 31.0 G3 在线咨询 10
尚未登入
EV272-03300031 M8 4.5 16.0 1.5 36.0 62.0 G4 在线咨询 10
尚未登入
EV272-03300006 M10 6.0 19.0 2.0 24.0 45.0 G1 在线咨询 50
尚未登入
EV272-03300014 M10 6.0 19.0 2.0 57.0 104.0 G2 在线咨询 25
尚未登入
EV272-03300024 M10 6.0 19.0 2.0 24.0 45.0 G3 在线咨询 10
尚未登入
EV272-03300032 M10 6.0 19.0 2.0 57.0 104.0 G4 在线咨询 10
尚未登入
EV272-03300007 M12 8.0 22.0 2.5 26.0 49.0 G1 在线咨询 25
尚未登入
EV272-03300015 M12 8.0 22.0 2.5 61.0 110.0 G2 在线咨询 25
尚未登入
EV272-03300025 M12 8.0 22.0 2.5 26.0 49.0 G3 在线咨询 10
尚未登入
EV272-03300033 M12 8.0 22.0 2.5 61.0 110.0 G4 在线咨询 10
尚未登入
EV272-03300008 M16 10.0 24.0 3.5 41.0 86.0 G1 在线咨询 25
尚未登入
EV272-03300016 M16 10.0 24.0 3.5 68.0 142.0 G2 在线咨询 10
尚未登入
EV272-03300026 M16 10.0 24.0 3.5 41.0 86.0 G3 在线咨询 10
尚未登入
EV272-03300034 M16 10.0 24.0 3.5 68.0 142.0 G4 在线咨询 10
尚未登入
EV272-03300009 M20 12.0 30.0 4.5 56.0 111.0 G1 在线咨询 10
尚未登入
EV272-03300017 M20 12.0 30.0 4.5 84.0 166.0 G2 在线咨询 10
尚未登入
EV272-03300027 M20 12.0 30.0 4.5 56.0 111.0 G3 在线咨询 5
尚未登入
EV272-03300035 M20 12.0 30.0 4.5 84.0 166.0 G4 在线咨询 5
尚未登入
EV272-03300010 M24 15.0 34.0 5.5 81.0 151.0 G1 在线咨询 5
尚未登入
EV272-03300018 M24 15.0 34.0 5.5 127.0 237.0 G2 在线咨询 5
尚未登入
EV272-03300028 M24 15.0 34.0 5.5 81.0 151.0 G3 在线咨询 5
尚未登入
EV272-03300036 M24 15.0 34.0 5.5 127.0 237.0 G4 在线咨询 5
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
G1型:钢制   标准弹簧负载
G2型:钢制 高弹簧负载
G3型:不锈钢 标准弹簧负载
G4型:不锈钢 高弹簧负载
G1/G2型:
钢制外壳 发黑处理
钢制滚珠 1.3505 硬化处理
G3/G4型:
AISI 303 不锈钢外壳
AISI 420C 不锈钢滚珠 硬化处理
弹簧:
AISI 631 不锈钢
G2/G4型的刻痕:
带两条纵向刻痕的外壳


不锈钢特性(参见P4)


不锈钢特性P4.pdf


弹簧销可用作止动装置,也可应用于需要推出和推入场合以及作为推顶装置.
