滚珠锁销06型

制式 公制
卡爪类型 滚珠型
描述 滚珠锁销06型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

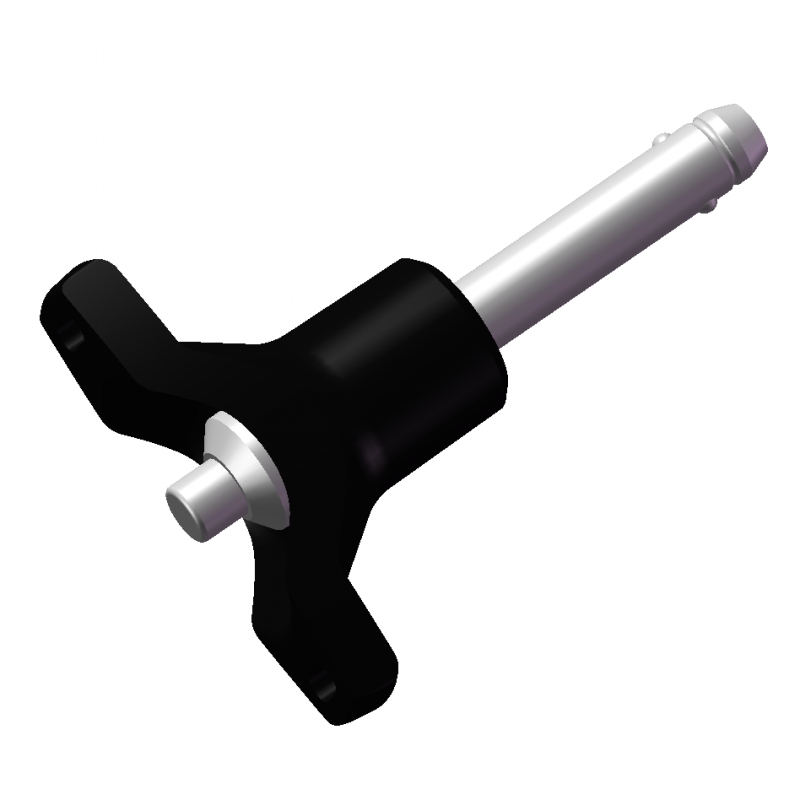

滚珠锁销06型
  • 滚珠锁销06型
  • 滚珠锁销06型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

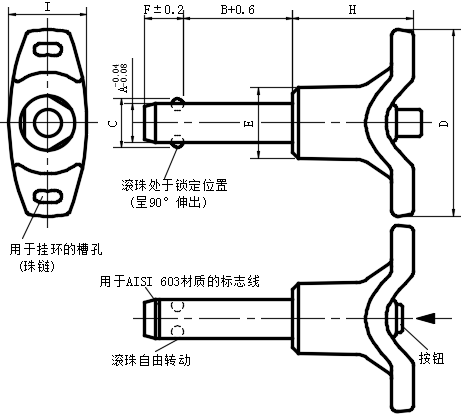

SKU
A
(销头直径)
B
(可用销长)
C
D
E
F
H
I

(定位孔H11)

(载荷kN≈
(双向抗剪强度)根据DIN 50141
(破坏强度))
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03000244 5.0 10.0 5.5 40.0 13.5 6.0 25.0 15.5 5.0 24.0 在线咨询 1
尚未登入
EV272-03000245 5.0 15.0 5.5 40.0 13.5 6.0 25.0 15.5 5.0 24.0 在线咨询 1
尚未登入
EV272-03000246 5.0 20.0 5.5 40.0 13.5 6.0 25.0 15.5 5.0 24.0 在线咨询 1
尚未登入
EV272-03000247 5.0 25.0 5.5 40.0 13.5 6.0 25.0 15.5 5.0 24.0 在线咨询 1
尚未登入
EV272-03000248 5.0 30.0 5.5 40.0 13.5 6.0 25.0 15.5 5.0 24.0 在线咨询 1
尚未登入
EV272-03000249 6.0 10.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000250 6.0 15.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000251 6.0 20.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000252 6.0 25.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000253 6.0 30.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000254 6.0 35.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000255 6.0 40.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000256 6.0 45.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000257 6.0 50.0 7.0 40.0 13.5 7.1 25.0 15.5 6.0 35.0 在线咨询 1
尚未登入
EV272-03000258 8.0 20.0 9.5 48.0 18.0 8.2 31.0 20.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000259 8.0 25.0 9.5 48.0 18.0 8.2 31.0 20.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000260 8.0 30.0 9.5 48.0 18.0 8.2 31.0 20.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000261 8.0 35.0 9.5 48.0 18.0 8.2 31.0 20.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000262 8.0 40.0 9.5 48.0 18.0 8.2 31.0 20.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000263 8.0 45.0 9.5 48.0 18.0 8.2 31.0 20.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000264 8.0 50.0 9.5 48.0 18.0 8.2 31.0 20.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000222 10.0 20.0 12.0 48.0 18.0 9.6 31.0 20.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000223 10.0 25.0 12.0 48.0 18.0 9.6 31.0 20.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000224 10.0 30.0 12.0 48.0 18.0 9.6 31.0 20.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000225 10.0 35.0 12.0 48.0 18.0 9.6 31.0 20.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000226 10.0 45.0 12.0 48.0 18.0 9.6 31.0 20.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000227 10.0 50.0 12.0 48.0 18.0 9.6 31.0 20.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000228 10.0 60.0 12.0 48.0 18.0 9.6 31.0 20.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000229 12.0 30.0 14.5 58.0 24.0 10.6 36.5 27.5 12.0 144.0 在线咨询 1
尚未登入
EV272-03000230 12.0 35.0 14.5 58.0 24.0 10.6 36.5 27.5 12.0 144.0 在线咨询 1
尚未登入
EV272-03000231 12.0 40.0 14.5 58.0 24.0 10.6 36.5 27.5 12.0 144.0 在线咨询 1
尚未登入
EV272-03000232 12.0 45.0 14.5 58.0 24.0 10.6 36.5 27.5 12.0 144.0 在线咨询 1
尚未登入
EV272-03000233 12.0 50.0 14.5 58.0 24.0 10.6 36.5 27.5 12.0 144.0 在线咨询 1
尚未登入
EV272-03000234 12.0 70.0 14.5 58.0 24.0 10.6 36.5 27.5 12.0 144.0 在线咨询 1
尚未登入
EV272-03000235 12.0 80.0 14.5 58.0 24.0 10.6 36.5 27.5 12.0 144.0 在线咨询 1
尚未登入
EV272-03000236 16.0 30.0 19.0 58.0 24.0 14.0 36.5 27.5 16.0 257.0 在线咨询 1
尚未登入
EV272-03000237 16.0 35.0 19.0 58.0 24.0 14.0 36.5 27.5 16.0 257.0 在线咨询 1
尚未登入
EV272-03000238 16.0 40.0 19.0 58.0 24.0 14.0 36.5 27.5 16.0 257.0 在线咨询 1
尚未登入
EV272-03000239 16.0 45.0 19.0 58.0 24.0 14.0 36.5 27.5 16.0 257.0 在线咨询 1
尚未登入
EV272-03000240 16.0 50.0 19.0 58.0 24.0 14.0 36.5 27.5 16.0 257.0 在线咨询 1
尚未登入
EV272-03000241 16.0 60.0 19.0 58.0 24.0 14.0 36.5 27.5 16.0 257.0 在线咨询 1
尚未登入
EV272-03000242 16.0 70.0 19.0 58.0 24.0 14.0 36.5 27.5 16.0 257.0 在线咨询 1
尚未登入
EV272-03000243 16.0 80.0 19.0 58.0 24.0 14.0 36.5 27.5 16.0 257.0 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
本体:AISI 630 不锈钢销,沉淀硬化处 理,硬化涂层
T形手柄:
塑料(聚酰胺PA),黑色
耐受温度达 80 °C
滚珠:AISI 420C 不锈钢
弹簧:不锈钢,德国材料编号   No.14565


不锈钢特性(参见页P4)
ISO-基本公差(参见P1)


ISO-基本公差P1.pdf

不锈钢特性P4.pdf


适用于快速连接和固定各种零件或待加工工件,尤其适用于需要反复拆卸和重新安装的场合。按压按钮,解锁两颗滚珠,松开按钮则重新锁定。具有极高的承载能力,其由重载型、经硬化处理并高度耐腐蚀的不锈钢制成。上表中的负载值为理论剪切负载,仅供参考。该参考值不具约束性,不对用户的选择承担责任;并不构成一般意义的质保和使用场合要求。用户必须根据实际情况选择适合预期用途的产品。


附件:
挂揽01型
挂揽02型
挂揽03型
挂揽04型
