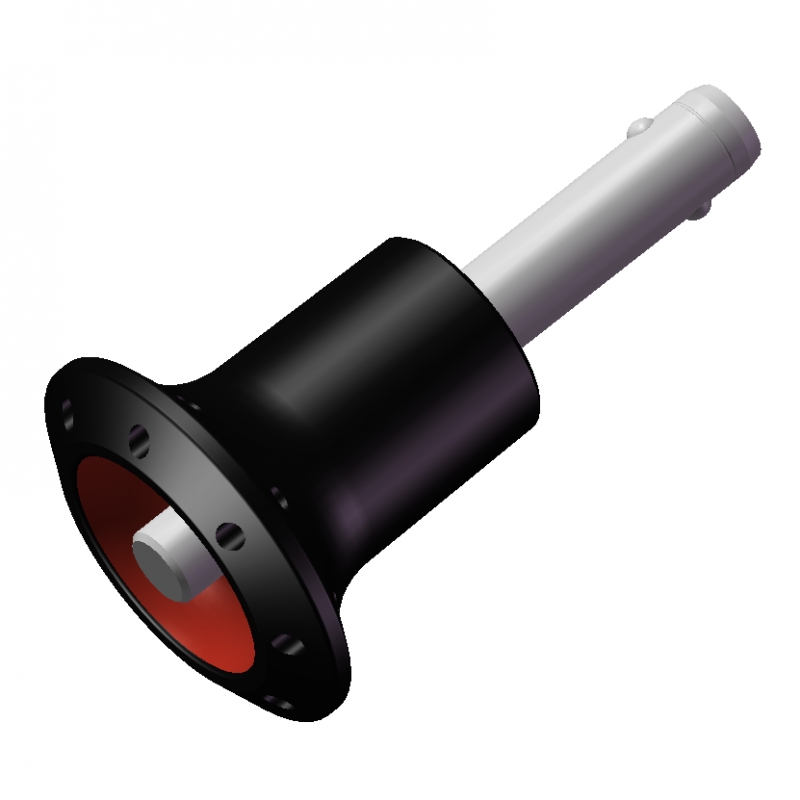

滚珠锁销04型

制式 公制
卡爪类型 滚珠型
描述 滚珠锁销04型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
滚珠锁销04型
  • 滚珠锁销04型
  • 滚珠锁销04型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

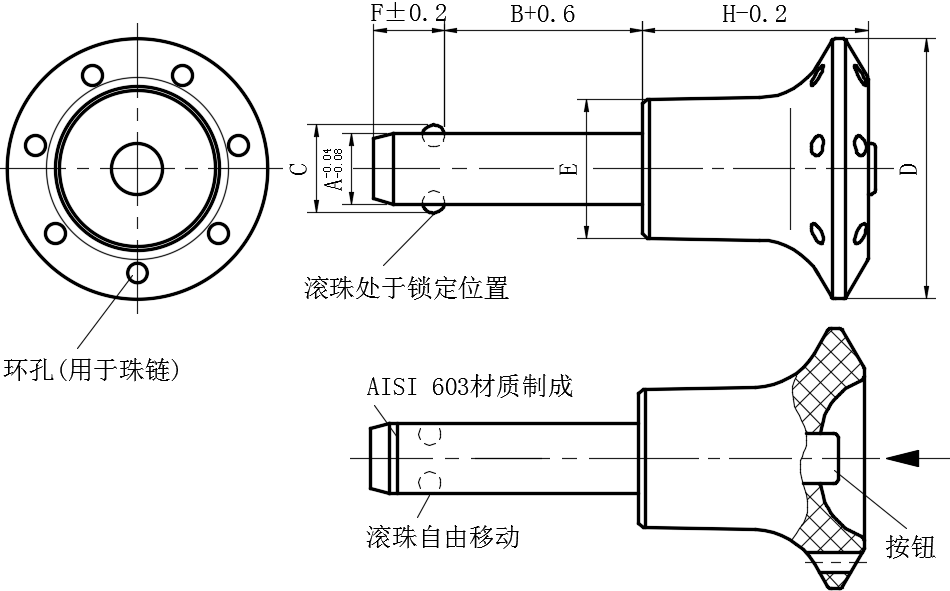

SKU
A
(销头直径)
B
(可用销长)
C
D
E
F
H

(定位孔H11)

(载荷kN≈
(双向抗剪强度)根据DIN 50141
(破坏强度))
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03000162 5.0 10.0 5.5 30.0 16.0 6.0 26.0 5.0 24.0 在线咨询 1
尚未登入
EV272-03000163 5.0 15.0 5.5 30.0 16.0 6.0 26.0 5.0 24.0 在线咨询 1
尚未登入
EV272-03000164 5.0 20.0 5.5 30.0 16.0 6.0 26.0 5.0 24.0 在线咨询 1
尚未登入
EV272-03000165 5.0 30.0 5.5 30.0 16.0 6.0 26.0 5.0 24.0 在线咨询 1
尚未登入
EV272-03000166 6.0 10.0 7.0 30.0 16.0 7.1 26.0 6.0 35.0 在线咨询 1
尚未登入
EV272-03000167 6.0 15.0 7.0 30.0 16.0 7.1 26.0 6.0 35.0 在线咨询 1
尚未登入
EV272-03000168 6.0 20.0 7.0 30.0 16.0 7.1 26.0 6.0 35.0 在线咨询 1
尚未登入
EV272-03000169 6.0 25.0 7.0 30.0 16.0 7.1 26.0 6.0 35.0 在线咨询 1
尚未登入
EV272-03000170 6.0 35.0 7.0 30.0 16.0 7.1 26.0 6.0 35.0 在线咨询 1
尚未登入
EV272-03000171 6.0 40.0 7.0 30.0 16.0 7.1 26.0 6.0 35.0 在线咨询 1
尚未登入
EV272-03000172 6.0 45.0 7.0 30.0 16.0 7.1 26.0 6.0 35.0 在线咨询 1
尚未登入
EV272-03000173 6.0 50.0 7.0 30.0 16.0 7.1 26.0 6.0 35.0 在线咨询 1
尚未登入
EV272-03000174 8.0 20.0 9.5 35.0 19.0 8.2 32.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000175 8.0 30.0 9.5 35.0 19.0 8.2 32.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000176 8.0 35.0 9.5 35.0 19.0 8.2 32.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000177 8.0 40.0 9.5 35.0 19.0 8.2 32.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000178 8.0 50.0 9.5 35.0 19.0 8.2 32.5 8.0 63.0 在线咨询 1
尚未登入
EV272-03000142 10.0 20.0 12.0 35.0 19.0 9.6 32.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000143 10.0 25.0 12.0 35.0 19.0 9.6 32.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000144 10.0 30.0 12.0 35.0 19.0 9.6 32.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000145 10.0 35.0 12.0 35.0 19.0 9.6 32.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000146 10.0 40.0 12.0 35.0 19.0 9.6 32.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000147 10.0 45.0 12.0 35.0 19.0 9.6 32.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000148 10.0 50.0 12.0 35.0 19.0 9.6 32.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000149 10.0 60.0 12.0 35.0 19.0 9.6 32.5 10.0 100.0 在线咨询 1
尚未登入
EV272-03000150 12.0 30.0 14.5 42.0 25.0 10.6 39.0 12.0 144.0 在线咨询 1
尚未登入
EV272-03000151 12.0 35.0 14.5 42.0 25.0 10.6 39.0 12.0 144.0 在线咨询 1
尚未登入
EV272-03000152 12.0 45.0 14.5 42.0 25.0 10.6 39.0 12.0 144.0 在线咨询 1
尚未登入
EV272-03000153 12.0 50.0 14.5 42.0 25.0 10.6 39.0 12.0 144.0 在线咨询 1
尚未登入
EV272-03000154 12.0 60.0 14.5 42.0 25.0 10.6 39.0 12.0 144.0 在线咨询 1
尚未登入
EV272-03000155 12.0 70.0 14.5 42.0 25.0 10.6 39.0 12.0 144.0 在线咨询 1
尚未登入
EV272-03000156 12.0 80.0 14.5 42.0 25.0 10.6 39.0 12.0 144.0 在线咨询 1
尚未登入
EV272-03000157 16.0 35.0 19.0 42.0 25.0 14.0 39.0 16.0 257.0 在线咨询 1
尚未登入
EV272-03000158 16.0 40.0 19.0 42.0 25.0 14.0 39.0 16.0 257.0 在线咨询 1
尚未登入
EV272-03000159 16.0 45.0 19.0 42.0 25.0 14.0 39.0 16.0 257.0 在线咨询 1
尚未登入
EV272-03000160 16.0 60.0 19.0 42.0 25.0 14.0 39.0 16.0 257.0 在线咨询 1
尚未登入
EV272-03000161 16.0 70.0 19.0 42.0 25.0 14.0 39.0 16.0 257.0 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
  • 附件信息
本体:AISI   630 不锈钢销,沉淀硬化处理
捏手:
塑料(聚酰胺PA)
黑灰色/红色
耐受温度达 80 °C
滚珠:AISI 420C 不锈钢
弹簧:德国材料编号 No. 1.4565


不锈钢特性(参见页P4)
ISO-基本公差(参见P1)


ISO-基本公差P1.pdf

不锈钢特性P4.pdf

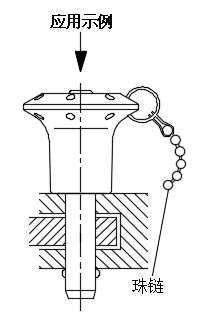

适用于快速连接和固定各种零件或待加工工件,尤其适用于需要反复拆卸和重新安装的场合。按压按钮,解锁两颗滚珠,松开按钮则重新锁定。上表中的负载值为理论剪切负载,仅供参考。该参考值不具约束性,不对用户的选择承担责任;并不构成一般意义的质保和使用场合要求。用户必须根据实际情况选择适合预期用途的产品。


附件:
挂揽01型
挂揽02型
挂揽03型
挂揽04型
