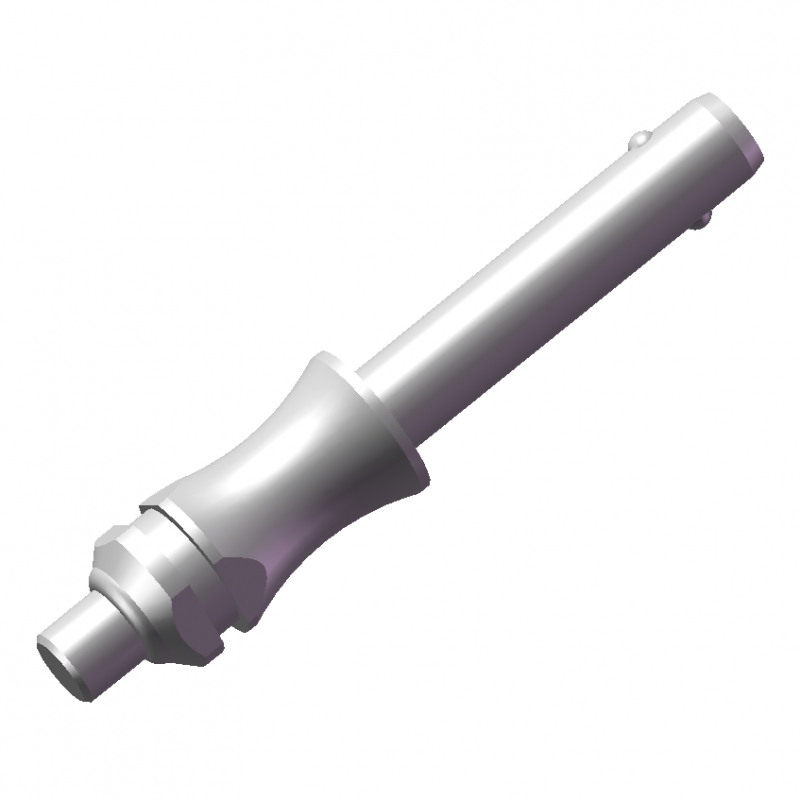

滚珠锁销01型

制式	公制
卡爪类型	滚珠型
描述	滚珠锁销01型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

清除条件

A(销头直径)

B(可用销长)

SKU	A (销头直径)	B (可用销长)	C	D	E	F	(定位孔H11)	(载荷kN≈ (双向抗剪强度)根据DIN 50141 (破坏强度))	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV272-03000040	5.0	15.0	5.5	10.0	6.0	22.0	5.0	14.0	在线咨询	1	尚未登入
EV272-03000041	5.0	20.0	5.5	10.0	6.0	22.0	5.0	14.0	在线咨询	1	尚未登入
EV272-03000042	5.0	25.0	5.5	10.0	6.0	22.0	5.0	14.0	在线咨询	1	尚未登入
EV272-03000043	5.0	30.0	5.5	10.0	6.0	22.0	5.0	14.0	在线咨询	1	尚未登入
EV272-03000044	6.0	10.0	7.0	10.0	7.0	22.0	6.0	21.0	在线咨询	1	尚未登入
EV272-03000045	6.0	15.0	7.0	10.0	7.0	22.0	6.0	21.0	在线咨询	1	尚未登入
EV272-03000046	6.0	25.0	7.0	10.0	7.0	22.0	6.0	21.0	在线咨询	1	尚未登入
EV272-03000047	6.0	40.0	7.0	10.0	7.0	22.0	6.0	21.0	在线咨询	1	尚未登入
EV272-03000048	6.0	45.0	7.0	10.0	7.0	22.0	6.0	21.0	在线咨询	1	尚未登入
EV272-03000049	6.0	50.0	7.0	10.0	7.0	22.0	6.0	21.0	在线咨询	1	尚未登入
EV272-03000050	8.0	20.0	9.5	14.0	8.2	27.0	8.0	38.0	在线咨询	1	尚未登入
EV272-03000051	8.0	25.0	9.5	14.0	8.2	27.0	8.0	38.0	在线咨询	1	尚未登入
EV272-03000052	8.0	30.0	9.5	14.0	8.2	27.0	8.0	38.0	在线咨询	1	尚未登入
EV272-03000053	8.0	35.0	9.5	14.0	8.2	27.0	8.0	38.0	在线咨询	1	尚未登入
EV272-03000054	8.0	45.0	9.5	14.0	8.2	27.0	8.0	38.0	在线咨询	1	尚未登入
EV272-03000055	8.0	50.0	9.5	14.0	8.2	27.0	8.0	38.0	在线咨询	1	尚未登入
EV272-03000013	10.0	20.0	12.0	14.0	9.6	27.0	10.0	60.0	在线咨询	1	尚未登入
EV272-03000014	10.0	25.0	12.0	14.0	9.6	27.0	10.0	60.0	在线咨询	1	尚未登入
EV272-03000015	10.0	30.0	12.0	14.0	9.6	27.0	10.0	60.0	在线咨询	1	尚未登入
EV272-03000016	10.0	35.0	12.0	14.0	9.6	27.0	10.0	60.0	在线咨询	1	尚未登入
EV272-03000017	10.0	40.0	12.0	14.0	9.6	27.0	10.0	60.0	在线咨询	1	尚未登入
EV272-03000018	10.0	45.0	12.0	14.0	9.6	27.0	10.0	60.0	在线咨询	1	尚未登入
EV272-03000019	10.0	50.0	12.0	14.0	9.6	27.0	10.0	60.0	在线咨询	1	尚未登入
EV272-03000020	12.0	25.0	14.5	20.0	10.6	32.0	12.0	87.0	在线咨询	1	尚未登入
EV272-03000021	12.0	35.0	14.5	20.0	10.6	32.0	12.0	87.0	在线咨询	1	尚未登入
EV272-03000022	12.0	40.0	14.5	20.0	10.6	32.0	12.0	87.0	在线咨询	1	尚未登入
EV272-03000023	12.0	45.0	14.5	20.0	10.6	32.0	12.0	87.0	在线咨询	1	尚未登入
EV272-03000024	12.0	50.0	14.5	20.0	10.6	32.0	12.0	87.0	在线咨询	1	尚未登入
EV272-03000025	12.0	60.0	14.5	20.0	10.6	32.0	12.0	87.0	在线咨询	1	尚未登入
EV272-03000026	12.0	70.0	14.5	20.0	10.6	32.0	12.0	87.0	在线咨询	1	尚未登入
EV272-03000027	12.0	80.0	14.5	20.0	10.6	32.0	12.0	87.0	在线咨询	1	尚未登入
EV272-03000028	16.0	30.0	19.0	20.0	14.0	32.0	16.0	155.0	在线咨询	1	尚未登入
EV272-03000029	16.0	35.0	19.0	20.0	14.0	32.0	16.0	155.0	在线咨询	1	尚未登入
EV272-03000030	16.0	40.0	19.0	20.0	14.0	32.0	16.0	155.0	在线咨询	1	尚未登入
EV272-03000031	16.0	45.0	19.0	20.0	14.0	32.0	16.0	155.0	在线咨询	1	尚未登入
EV272-03000032	16.0	50.0	19.0	20.0	14.0	32.0	16.0	155.0	在线咨询	1	尚未登入
EV272-03000033	16.0	60.0	19.0	20.0	14.0	32.0	16.0	155.0	在线咨询	1	尚未登入
EV272-03000034	16.0	70.0	19.0	20.0	14.0	32.0	16.0	155.0	在线咨询	1	尚未登入
EV272-03000035	16.0	80.0	19.0	20.0	14.0	32.0	16.0	155.0	在线咨询	1	尚未登入
EV272-03000038	20.0	60.0	25.0	28.0	20.5	39.0	20.0	244.0	在线咨询	1	尚未登入
EV272-03000039	20.0	80.0	25.0	28.0	20.5	39.0	20.0	244.0	在线咨询	1	尚未登入
EV272-03000036	20.0	100.0	25.0	28.0	20.5	39.0	20.0	244.0	在线咨询	1	尚未登入
EV272-03000037	20.0	120.0	25.0	28.0	20.5	39.0	20.0	244.0	在线咨询	1	尚未登入

基本信息
技术信息
附件信息
附件信息

本体：AISI 303 不锈钢
滚珠：AISI 420C 不锈钢
弹簧：AISI 631 不锈钢
耐受温度达250°C

不锈钢特性(参见页P4)
ISO-基本公差(参见P1)

ISO-基本公差P1.pdf

不锈钢特性P4.pdf

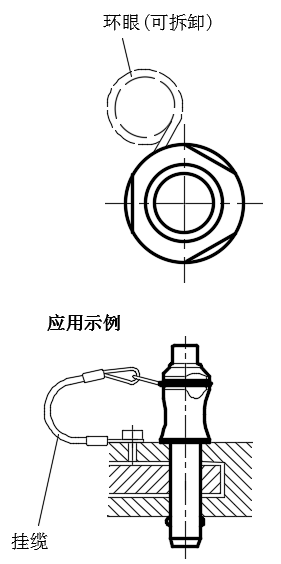

适用于快速固定或连接待加工部件，尤其适用于需要反复拆卸和重新安装的元件。按压按钮，解锁两颗滚珠，松开按钮则重新锁定。以结构紧凑著称。附带环眼未安装。上表中的负载值为理论剪切负载，仅供参考。该参考值不具约束性，不对用户的选择承担责任；并不构成一般意义的质保和使用场合要求。用户必须根据实际情况选择适合预期用途的产品。

附件:

挂揽01型

挂揽02型

挂揽03型

挂揽04型
