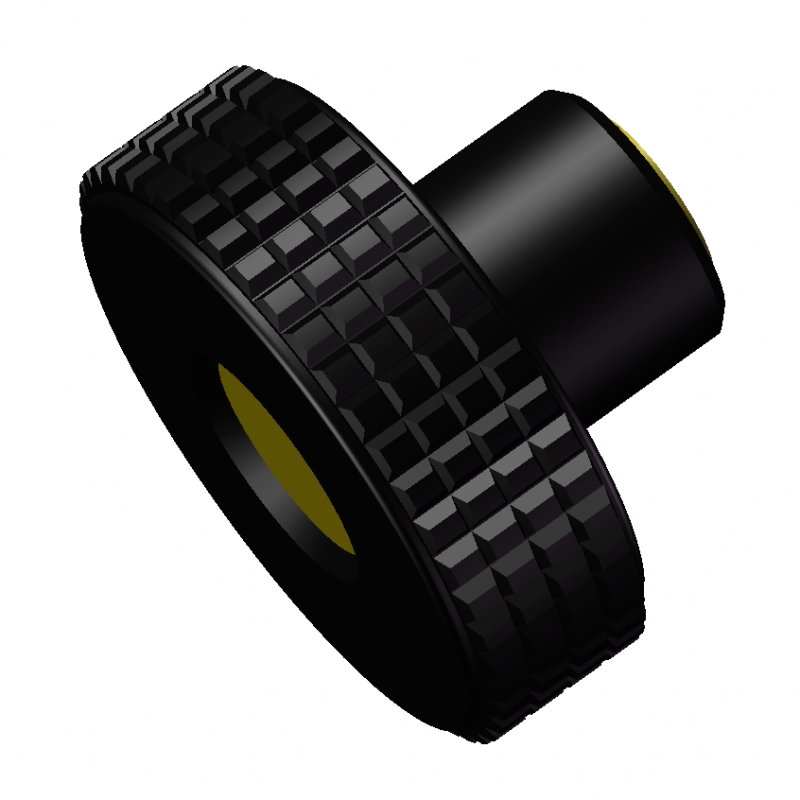

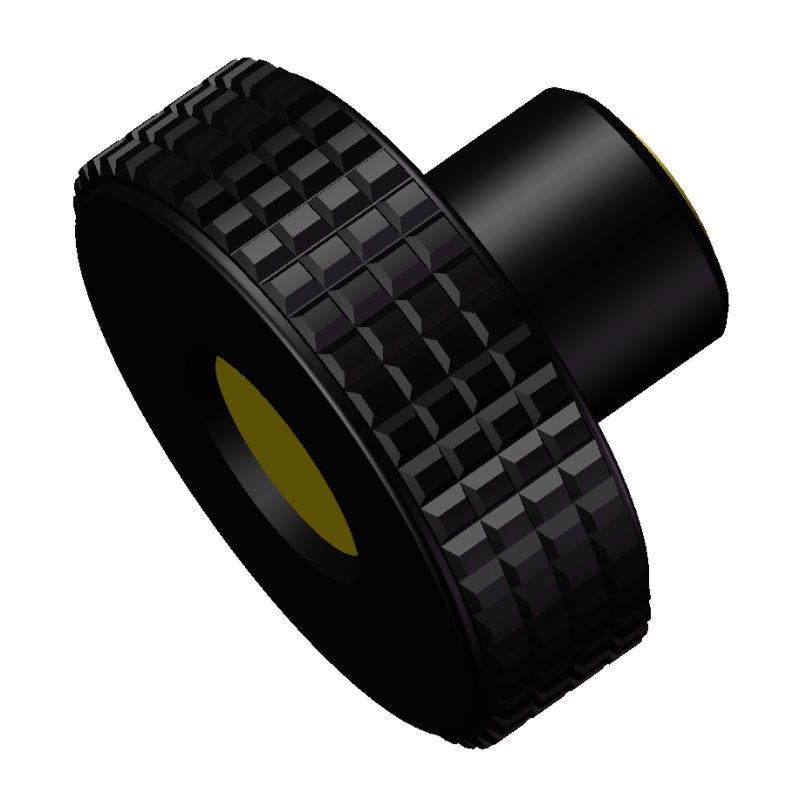

菱形内螺纹滚花旋钮

制式 公制
把手材质 高科技聚合体
安装方式 光孔 螺纹孔
螺纹规格 M5 M6 M8 M10 M12 M14
旋钮外径范围 50~75mm 25~50mm
描述 菱形内螺纹滚花旋钮,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
菱形内螺纹滚花旋钮
  • 菱形内螺纹滚花旋钮
  • 菱形内螺纹滚花旋钮
  • 菱形内螺纹滚花旋钮G1
  • 菱形内螺纹滚花旋钮G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

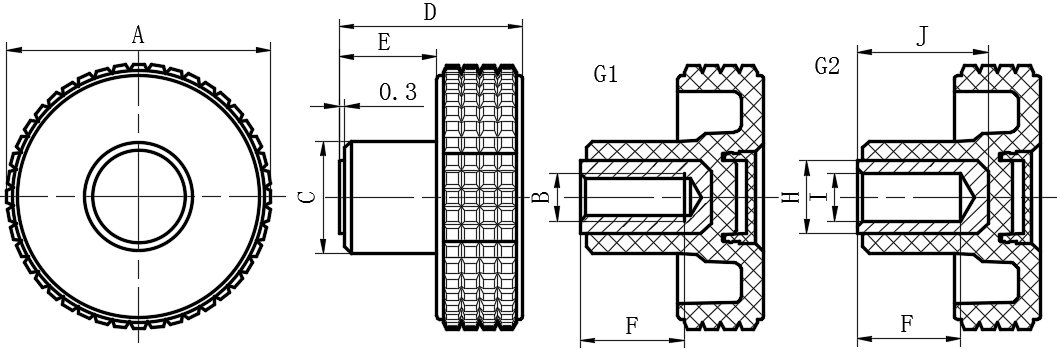

SKU
A
(外径)
B-6H
(螺纹规格)
C
D
(高度)
E
F
(长度)
H
I
(H9)
J
旋钮外径范围
G类型
颜色
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV154-02000040 39.5 光孔 17.0 26.5 12.5 14.0 12.0 6.0 17.0 25~50mm G2 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000041 39.5 光孔 17.0 26.5 12.5 14.0 12.0 6.0 17.0 25~50mm G2 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000042 39.5 光孔 17.0 26.5 12.5 14.0 12.0 6.0 17.0 25~50mm G2 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000043 39.5 光孔 17.0 26.5 12.5 14.0 12.0 6.0 17.0 25~50mm G2 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000044 39.5 光孔 17.0 26.5 12.5 14.0 12.0 6.0 17.0 25~50mm G2 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000045 39.5 光孔 17.0 26.5 12.5 14.0 12.0 6.0 17.0 25~50mm G2 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02000056 50.0 光孔 20.0 33.0 16.0 18.0 15.0 6.0 23.0 25~50mm G2 中心帽黑色(RAL9005) 在线咨询 10
金额为空
EV154-02000057 50.0 光孔 20.0 33.0 16.0 18.0 15.0 6.0 23.0 25~50mm G2 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000058 50.0 光孔 20.0 33.0 16.0 18.0 15.0 6.0 23.0 25~50mm G2 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000059 50.0 光孔 20.0 33.0 16.0 18.0 15.0 6.0 23.0 25~50mm G2 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000060 50.0 光孔 20.0 33.0 16.0 18.0 15.0 6.0 23.0 25~50mm G2 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000061 50.0 光孔 20.0 33.0 16.0 18.0 15.0 6.0 23.0 25~50mm G2 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02000062 50.0 光孔 20.0 33.0 16.0 20.0 15.0 8.0 25.0 25~50mm G2 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000063 50.0 光孔 20.0 33.0 16.0 20.0 15.0 8.0 25.0 25~50mm G2 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000064 50.0 光孔 20.0 33.0 16.0 20.0 15.0 8.0 25.0 25~50mm G2 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000065 50.0 光孔 20.0 33.0 16.0 20.0 15.0 8.0 25.0 25~50mm G2 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000066 50.0 光孔 20.0 33.0 16.0 20.0 15.0 8.0 25.0 25~50mm G2 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000067 50.0 光孔 20.0 33.0 16.0 20.0 15.0 8.0 25.0 25~50mm G2 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02000078 61.0 光孔 23.0 39.0 18.5 25.0 16.0 10.0 30.0 50~75mm G2 中心帽黑色(RAL9005) 在线咨询 10
金额为空
EV154-02000079 61.0 光孔 23.0 39.0 18.5 25.0 16.0 10.0 30.0 50~75mm G2 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000080 61.0 光孔 23.0 39.0 18.5 25.0 16.0 10.0 30.0 50~75mm G2 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000081 61.0 光孔 23.0 39.0 18.5 25.0 16.0 10.0 30.0 50~75mm G2 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000082 61.0 光孔 23.0 39.0 18.5 25.0 16.0 10.0 30.0 50~75mm G2 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000083 61.0 光孔 23.0 39.0 18.5 25.0 16.0 10.0 30.0 50~75mm G2 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02060001 31.0 M5 15.0 24.0 11.5 10.0 - - - 25~50mm G1 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000015 31.0 M5 15.0 24.0 11.5 10.0 - - - 25~50mm G1 中心帽橙色(RAL2004) 在线咨询 10
尚未登入
EV154-02000032 31.0 M5 15.0 24.0 11.5 10.0 - - - 25~50mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000033 31.0 M5 15.0 24.0 11.5 10.0 - - - 25~50mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000034 31.0 M5 15.0 24.0 11.5 10.0 - - - 25~50mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000035 31.0 M5 15.0 24.0 11.5 10.0 - - - 25~50mm G1 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02060002 31.0 M6 15.0 24.0 11.5 12.0 - - - 25~50mm G1 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000036 31.0 M6 15.0 24.0 11.5 12.0 - - - 25~50mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000037 31.0 M6 15.0 24.0 11.5 12.0 - - - 25~50mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000038 31.0 M6 15.0 24.0 11.5 12.0 - - - 25~50mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000039 31.0 M6 15.0 24.0 11.5 12.0 - - - 25~50mm G1 中心帽蓝色(RAL5024) 在线咨询 10
尚未登入
EV154-02000021 31.0 M6 15.0 24.0 11.5 12.0 - - - 25~50mm G1 中心帽红色(RAL3000) 在线咨询 10
尚未登入
EV154-02060003 39.5 M6 17.0 26.5 12.5 12.0 - - - 25~50mm G1 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000046 39.5 M6 17.0 26.5 12.5 12.0 - - - 25~50mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000047 39.5 M6 17.0 26.5 12.5 12.0 - - - 25~50mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000048 39.5 M6 17.0 26.5 12.5 12.0 - - - 25~50mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000049 39.5 M6 17.0 26.5 12.5 12.0 - - - 25~50mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000050 39.5 M6 17.0 26.5 12.5 12.0 - - - 25~50mm G1 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02060004 39.5 M8 17.0 26.5 12.5 13.0 - - - 25~50mm G1 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000051 39.5 M8 17.0 26.5 12.5 13.0 - - - 25~50mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000052 39.5 M8 17.0 26.5 12.5 13.0 - - - 25~50mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000053 39.5 M8 17.0 26.5 12.5 13.0 - - - 25~50mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000054 39.5 M8 17.0 26.5 12.5 13.0 - - - 25~50mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000055 39.5 M8 17.0 26.5 12.5 13.0 - - - 25~50mm G1 中心帽红色(RAL3000) 在线咨询 10
尚未登入
EV154-02060005 50.0 M8 20.0 33.0 16.0 20.0 - - - 25~50mm G1 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000068 50.0 M8 20.0 33.0 16.0 20.0 - - - 25~50mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000069 50.0 M8 20.0 33.0 16.0 20.0 - - - 25~50mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000070 50.0 M8 20.0 33.0 16.0 20.0 - - - 25~50mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000071 50.0 M8 20.0 33.0 16.0 20.0 - - - 25~50mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000072 50.0 M8 20.0 33.0 16.0 20.0 - - - 25~50mm G1 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02060006 50.0 M10 20.0 33.0 16.0 18.0 - - - 25~50mm G1 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000073 50.0 M10 20.0 33.0 16.0 18.0 - - - 25~50mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000074 50.0 M10 20.0 33.0 16.0 18.0 - - - 25~50mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000075 50.0 M10 20.0 33.0 16.0 18.0 - - - 25~50mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000076 50.0 M10 20.0 33.0 16.0 18.0 - - - 25~50mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000077 50.0 M10 20.0 33.0 16.0 18.0 - - - 25~50mm G1 中心帽红色(RAL3000) 在线咨询 10
尚未登入
EV154-02060007 61.0 M10 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽黑色(RAL9005) 在线咨询 5
尚未登入
EV154-02000084 61.0 M10 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000085 61.0 M10 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000086 61.0 M10 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000087 61.0 M10 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000088 61.0 M10 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02000089 61.0 M12 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽黑色(RAL9005) 在线咨询 10
金额为空
EV154-02000090 61.0 M12 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000091 61.0 M12 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000092 61.0 M12 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000093 61.0 M12 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000094 61.0 M12 23.0 39.0 18.5 20.0 - - - 50~75mm G1 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02000095 70.0 M12 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽黑色(RAL9005) 在线咨询 10
金额为空
EV154-02000096 70.0 M12 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000097 70.0 M12 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000098 70.0 M12 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000099 70.0 M12 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000100 70.0 M12 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽红色(RAL3000) 在线咨询 10
金额为空
EV154-02000101 70.0 M14 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽黑色(RAL9005) 在线咨询 10
金额为空
EV154-02000102 70.0 M14 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽橙色(RAL2004) 在线咨询 10
金额为空
EV154-02000103 70.0 M14 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽浅灰色(RAL7035) 在线咨询 10
金额为空
EV154-02000104 70.0 M14 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽黄色(RAL1021) 在线咨询 10
金额为空
EV154-02000105 70.0 M14 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽蓝色(RAL5024) 在线咨询 10
金额为空
EV154-02000106 70.0 M14 24.0 42.0 20.5 20.0 - - - 50~75mm G1 中心帽红色(RAL3000) 在线咨询 10
金额为空
  • 基本信息
  • 附件信息
材料:
本体高弹性聚丙烯基(PP)高科技聚合体,黑色,亚光饰面。
彩色中心帽高科技聚合体,亚光饰面。
多种颜色选择,黑色(RAL9005),橙色(RAL2004),浅灰色(RAL7035),黄色(RAL1021),蓝色(RAL5024),红色(RAL3000)。
如订货量充足,可根据客户要求提供其它颜色或定制图形符号、标记或文字。
类型:
G1铜毂,螺纹盲孔。
G2铜毂,普通孔。


旋钮外缘专门设计的滚花,其结构间距细密,确保了自然、安全以及舒适的握紧力。使得操作者可在极恶劣的工作条件下以灵敏及符合人体工程学的方式进行操作,并简化了在旋钮快速旋转(或拧紧)的过程中调整旋钮的程序,不会使手和手腕处于不适的工作角度。
