钢镀锌内螺纹滚花旋钮

制式 公制
把手材质 高科技聚合体
安装方式 螺纹孔
螺纹规格 M6 M8 M10 M8X1 M10X1
旋钮外径范围 50~75mm 25~50mm
描述 钢镀锌内螺纹滚花旋钮,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
钢镀锌内螺纹滚花旋钮
  • 钢镀锌内螺纹滚花旋钮
  • 钢镀锌内螺纹滚花旋钮
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

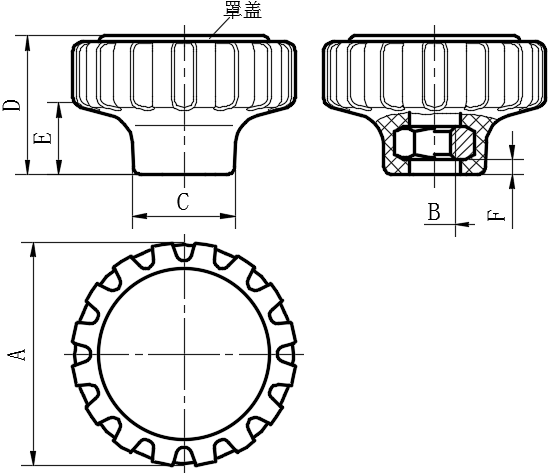

SKU
A
(外径)
B
(螺纹规格)
C
D
E
F
H最大
(螺纹长度)
旋钮外径范围
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV154-03020001 34.0 M6 16.0 21.0 10.5 5.0 19.0 25~50mm 在线咨询 1
尚未登入
EV154-03020002 42.0 M8 19.0 26.0 13.0 5.0 24.0 25~50mm 在线咨询 1
尚未登入
EV154-03020003 53.0 M10 24.0 32.0 16.0 5.0 30.0 50~75mm 在线咨询 1
尚未登入
EV154-03000043 42.0 M8X1 19.0 26.0 13.0 5.0 24.0 25~50mm 在线咨询 1
尚未登入
EV154-03000045 53.0 M10X1 24.0 32.0 16.0 5.0 30.0 50~75mm 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
材料:
本体塑料,高科技聚合体(聚酰胺PA)
玻璃纤维加固
耐受温度达130°C
黑色,亚光饰面
螺纹嵌件钢制,镀锌,蓝钝处理
盖帽塑料,浅灰色,亚光饰面


不锈钢特性   (参见P4)
塑料特性 (参见P2)


不锈钢特性P4.pdf

塑料特性P2.pdf


滚花旋钮是一种设计新颖,并采用封闭设计的元件(捏手后缘无凹陷)。
带可提供无螺纹嵌件的款式。
可按需提供:
还可提供不同颜色的盖帽(标准颜色:浅灰色)。
