T形手柄03型

制式	公制
螺纹类型	外螺纹
手柄材质	塑料
螺纹规格	M6 M8 M10 M12
手柄长度范围	50~100mm 0~50mm
描述	T形手柄03型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

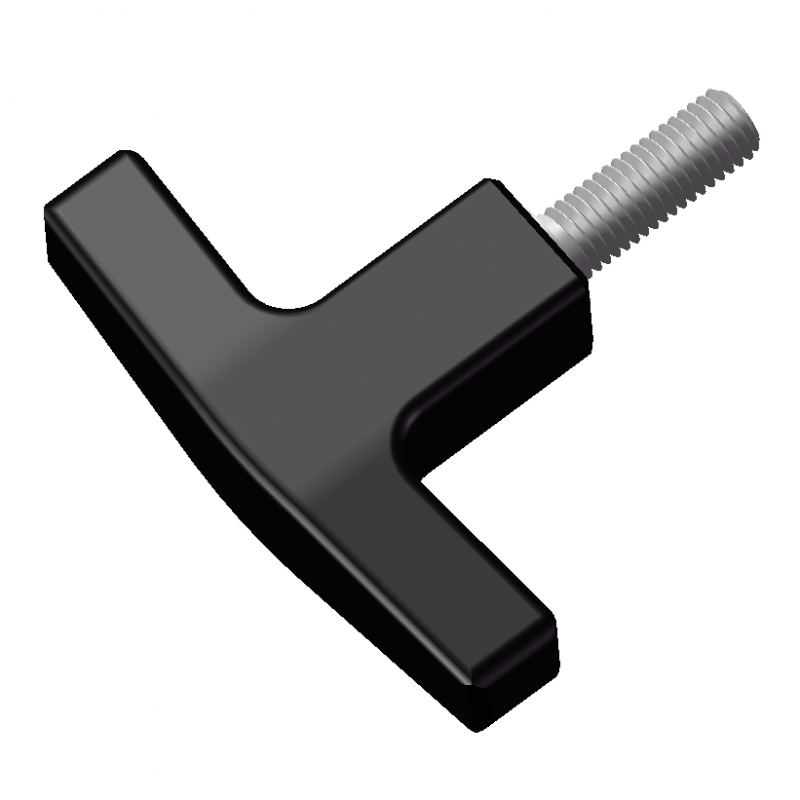

T形手柄03型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

B(螺纹规格)

C(螺纹长度)

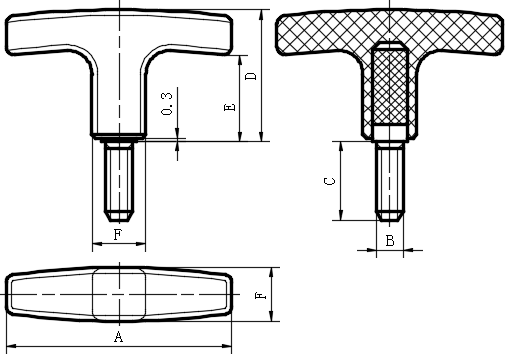

SKU	A (手柄长度)	B-6g (螺纹规格)	C (螺纹长度)	D	E	F	(F“N)	手柄长度范围	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV153-02150001	41.0	M6	20.0	28.0	18.5	13.0	2500.0	0~50mm	在线咨询	5	尚未登入
EV153-02150002	56.5	M8	20.0	33.0	21.5	15.0	3300.0	50~100mm	在线咨询	5	尚未登入
EV153-02150003	68.5	M8	25.0	37.0	24.5	16.5	3300.0	50~100mm	在线咨询	5	尚未登入
EV153-02150004	82.0	M10	20.0	41.5	25.0	20.0	5000.0	50~100mm	在线咨询	1	尚未登入
EV153-02150005	82.0	M10	30.0	41.5	25.0	20.0	5000.0	50~100mm	在线咨询	5	尚未登入
EV153-02150006	94.0	M12	30.0	46.0	28.5	21.0	6000.0	50~100mm	在线咨询	1	尚未登入

基本信息
技术信息

材料：
玻璃纤维加固聚酰胺基(PA)高科技聚合体，
亚光饰面。
镀锌钢螺杆，带倒角平头符合
UNI 947:ISO 4753(参见技术参数P6)。

技术参数P6.pdf

拉伸应力：表中所示F"值，是通过相关的测力设备，按照图中所示条件，并在正常环境温度下进行断裂试验获得。
