凸轮柄身: | |||||
玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。 | |||||
旋转销: | |||||
光亮镀锌钢或AISI303不锈钢,带螺纹孔或螺杆。 | |||||
连接及固定杆身与凸轮滑动基座的元件: | |||||
聚酰胺基(PA)高科技聚合体,黑色。 | |||||
凸轮滑动基座: | |||||
聚酰胺基(PA)超级高科技聚合体,黑色。 | |||||
类型: | |||||
G1:不通过可调节环形螺母定位,带有螺纹孔的旋转销采用镀 | |||||
锌钢制造。 | |||||
G2:不通过可调节环形螺母定位,带有螺杆的旋转销采用镀锌 | |||||
钢制造,端部倒角平头符合UNI 947:ISO 4753(参见(钢制 | |||||
嵌件)技术参数P6)。 | |||||
G3:不通过可调节环形螺母定位,带有螺纹孔的旋转销采用 | |||||
AISI 303不锈钢制造。 | |||||
G4:不通过可调节环形螺母定位,带有螺杆的旋转销采用 | |||||
AISI 303B不锈钢制造,端部倒角平头符合UNI 947:ISO | |||||
4753(参见技术参数P6)。 |
特征及应用: | |||||

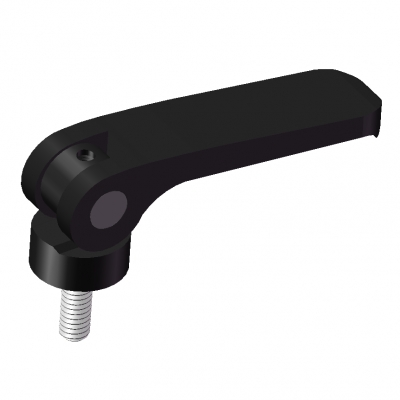

凸轮式夹紧杆是一种可实现快速并完全夹紧的装置。 | |||||
安装建议: | |||||
G1/G3带有螺纹孔。安装凸轮夹紧杆的螺纹伸出组件表面的长度 | |||||
必须高于终止位置的值为Emax,如图1所示。在连接部件时,用 | |||||
户需要注意螺纹旋至终止位置时是否达到Emax高度值。 | |||||
夹紧和调节说明: | |||||
顺时针方向旋转凸轮杆,直至旋转终点。随后,按下杆身完成 | |||||
夹紧,杆身的支点是一个偏心凸轮,偏心凸轮通过旋转达到控 | |||||
制调节基座的目的。 |
