普通拉环分度销

制式 公制
销体材料 压铸锌
定止位 不带
锁紧螺母 不带
描述 普通拉环分度销,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
普通拉环分度销
  • 普通拉环分度销
  • 普通拉环分度销

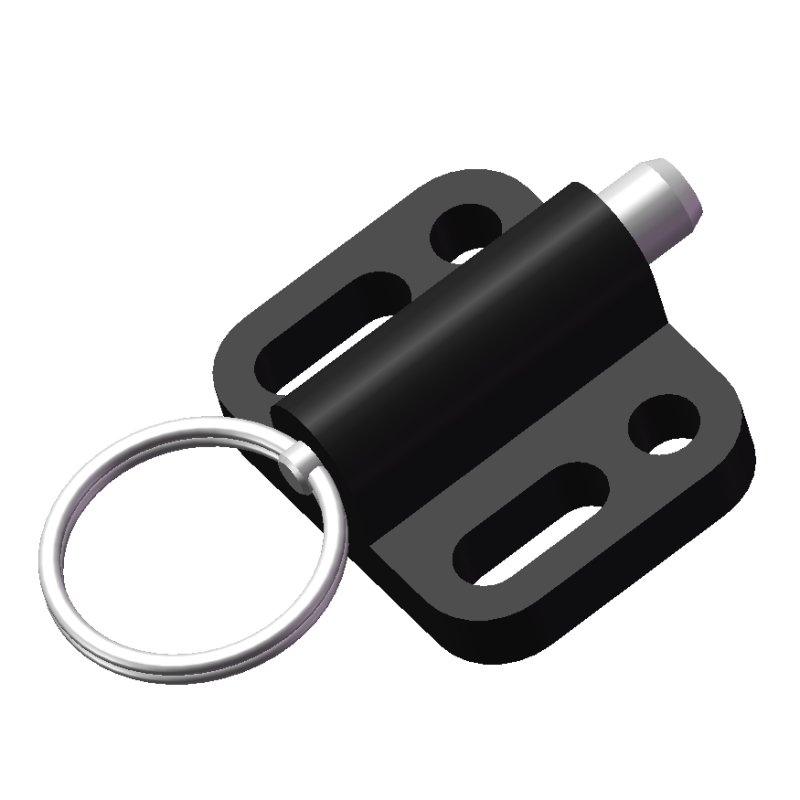

  • 普通拉环分度销G1

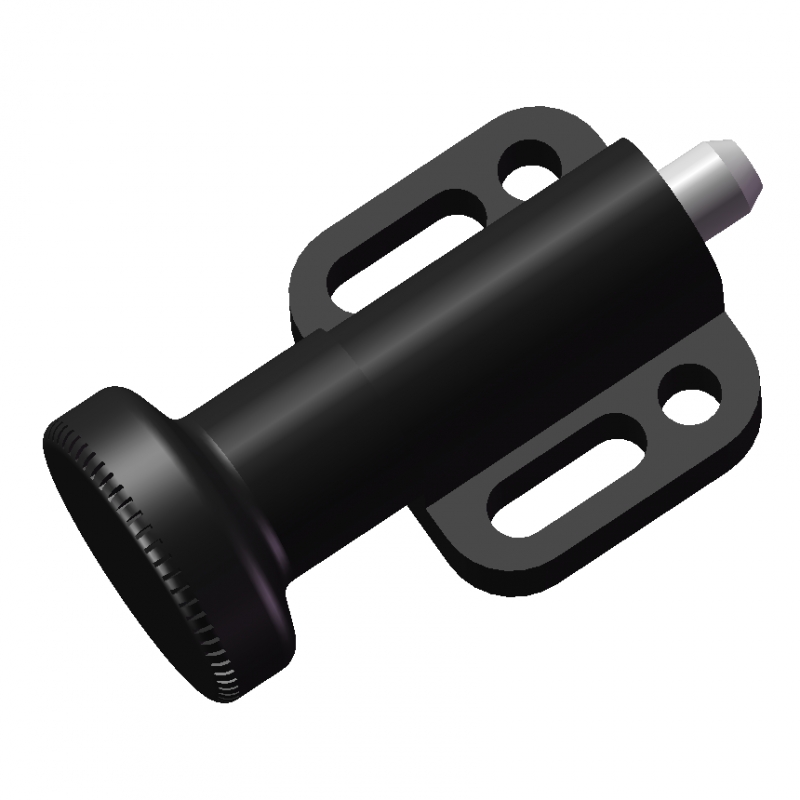

  • 普通拉环分度销G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

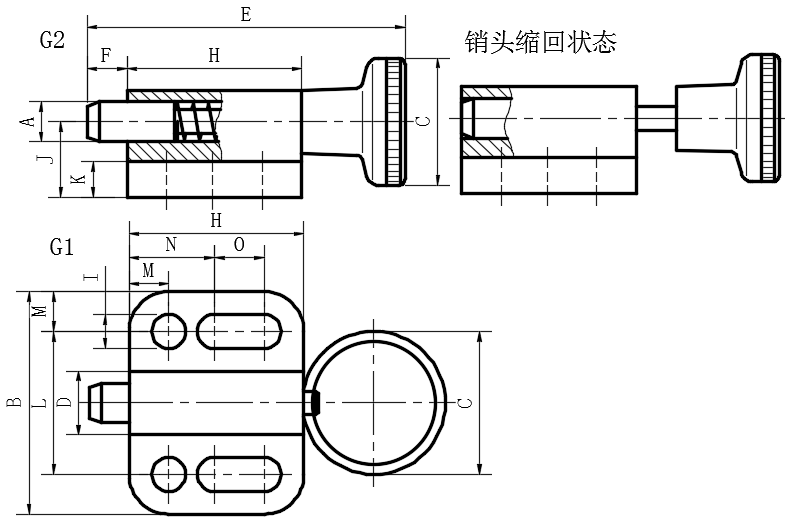

SKU
A
(销头直径)
B
C
D
E
F
(可用销长)
H
I
J
K
L
M
N
O
弹簧负载起始位置
弹簧负载终止位置
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03260001 4.0 22.0 14.0 6.0 - 4.0 16.5 3.3 7.0 4.0 14.0 4.0 8.0 4.5 3.0 12.0 G1 在线咨询 1
尚未登入
EV272-03270001 4.0 22.0 12.0 6.0 30.5 4.0 16.5 3.3 7.0 4.0 14.0 4.0 8.0 4.5 3.0 12.0 G2 在线咨询 1
尚未登入
EV272-03260002 5.0 28.0 18.0 8.0 - 5.0 22.0 4.3 9.5 4.5 18.0 5.0 10.0 7.0 5.0 24.0 G1 在线咨询 1
尚未登入
EV272-03270002 5.0 28.0 16.0 8.0 40.0 5.0 22.0 4.3 9.5 4.5 18.0 5.0 10.0 7.0 5.0 24.0 G2 在线咨询 1
尚未登入
EV272-03260003 6.0 32.0 24.0 10.0 - 6.0 27.5 5.4 10.5 5.0 21.0 5.5 12.0 10.0 5.0 21.0 G1 在线咨询 1
尚未登入
EV272-03270003 6.0 32.0 18.0 10.0 49.0 6.0 27.5 5.4 10.5 5.0 21.0 5.5 12.0 10.0 5.0 21.0 G2 在线咨询 1
尚未登入
EV272-03260004 8.0 34.0 30.0 12.0 - 8.0 33.0 5.4 12.5 6.0 23.0 5.5 12.0 15.5 6.0 22.0 G1 在线咨询 1
尚未登入
EV272-03270004 8.0 34.0 21.0 12.0 59.0 8.0 33.0 5.4 12.5 6.0 23.0 5.5 12.0 15.5 6.0 22.0 G2 在线咨询 1
尚未登入
EV272-03260005 10.0 39.0 30.0 14.5 - 10.0 35.0 6.5 14.5 6.0 27.0 6.0 15.0 13.5 4.0 25.0 G1 在线咨询 1
尚未登入
EV272-03270005 10.0 39.0 25.0 14.5 67.5 10.0 35.0 6.5 14.5 6.0 27.0 6.0 15.0 13.5 4.0 25.0 G2 在线咨询 1
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
类型:
G1不带定止位(拉环)
G2不带定止位(捏手)
销体:
压铸锌,喷塑涂层
黑色,纹理饰面
销:
AISI 303不锈钢
弹簧:
AISI 301不锈钢
G1拉环:
AISI 301不锈钢
G2捏手:
塑料(聚酰胺PA)
黑色,亚光饰面
不可拆卸


配合公差A=销h11,孔+0.03/+0.08

ISO-基本公差(参见P1)
塑料特性(参见P2)
额定负载信息(参见P3)
不锈钢特性(参见P4)


ISO-基本公差P1.pdf

塑料特性P2.pdf

额定负载信息P3.pdf

不锈钢特性P4.pdf


螺纹范围适用于ISO7092的垫圈。
