拉环经济型分度销

制式 公制
销体材料 钢制
定止位 不带
锁紧螺母 不带 带
螺纹 公制
描述 拉环经济型分度销,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
拉环经济型分度销
  • 拉环经济型分度销
  • 拉环经济型分度销
  • 拉环经济型分度销
  • 拉环经济型分度销
  • 拉环经济型分度销G1
  • 拉环经济型分度销G2
  • 拉环经济型分度销G3
  • 拉环经济型分度销G4
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
(销头直径)
B
C
D
E
F
(可用销长)
H
I
J/K
L
O
(最大拧紧扭矩Nm)
弹簧负载起始位置
弹簧负载终止位置
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03100001 3.0 M6 14.0 6.9 30.0 3.5 12.0 4.5 6.0 10.0 2.0 3.0 12.0 G1 在线咨询 10
尚未登入
EV272-03100002 3.0 M6X0.75 14.0 6.9 30.0 3.5 12.0 4.5 6.0 10.0 3.0 3.0 12.0 G1 在线咨询 10
尚未登入
EV272-03100014 3.0 M6 14.0 6.9 30.0 3.5 12.0 4.5 6.0 10.0 2.0 3.0 12.0 G2 在线咨询 10
尚未登入
EV272-03100015 3.0 M6X0.75 14.0 6.9 30.0 3.5 12.0 4.5 6.0 10.0 3.0 3.0 12.0 G2 在线咨询 10
尚未登入
EV272-03110001 3.0 M6 12.0 6.9 30.0 3.5 12.0 4.5 6.0 10.0 2.0 3.0 12.0 G3 在线咨询 10
尚未登入
EV272-03110002 3.0 M6X0.75 12.0 6.9 30.0 3.5 12.0 4.5 6.0 10.0 3.0 3.0 12.0 G3 在线咨询 10
尚未登入
EV272-03110014 3.0 M6 12.0 6.9 30.0 3.5 12.0 4.5 6.0 10.0 2.0 3.0 12.0 G4 在线咨询 10
尚未登入
EV272-03110015 3.0 M6X0.75 12.0 6.9 30.0 3.5 12.0 4.5 6.0 10.0 3.0 3.0 12.0 G4 在线咨询 10
尚未登入
EV272-03100003 4.0 M6 14.0 6.9 30.5 4.0 12.0 4.5 6.0 10.0 2.0 3.0 12.0 G1 在线咨询 10
尚未登入
EV272-03100016 4.0 M6 14.0 6.9 30.5 4.0 12.0 4.5 6.0 10.0 2.0 3.0 12.0 G2 在线咨询 10
尚未登入
EV272-03110003 4.0 M6 12.0 6.9 30.5 4.0 12.0 4.5 6.0 10.0 2.0 3.0 12.0 G3 在线咨询 10
尚未登入
EV272-03110016 4.0 M6 12.0 6.9 30.5 4.0 12.0 4.5 6.0 10.0 2.0 3.0 12.0 G4 在线咨询 10
尚未登入
EV272-03100004 4.0 M8X1 14.0 9.2 39.5 4.5 16.0 6.0 8.0 13.5 8.0 5.0 24.0 G1 在线咨询 10
尚未登入
EV272-03100017 4.0 M8X1 18.0 9.2 39.5 4.5 16.0 6.0 8.0 13.5 8.0 5.0 24.0 G2 在线咨询 10
尚未登入
EV272-03110004 4.0 M8X1 16.0 9.2 39.5 4.5 16.0 6.0 8.0 13.5 8.0 5.0 24.0 G3 在线咨询 10
尚未登入
EV272-03110017 4.0 M8X1 16.0 9.2 39.5 4.5 16.0 6.0 8.0 13.5 8.0 5.0 24.0 G4 在线咨询 10
尚未登入
EV272-03100005 5.0 M8 18.0 9.2 40.0 5.0 16.0 6.0 8.0 13.5 7.0 5.0 24.0 G1 在线咨询 10
尚未登入
EV272-03100006 5.0 M8X1 18.0 9.2 40.0 5.0 16.0 6.0 8.0 13.5 7.0 5.0 24.0 G1 在线咨询 10
尚未登入
EV272-03100007 5.0 M10X1 18.0 11.5 42.5 5.0 16.0 6.0 10.0 13.5 22.0 5.0 24.0 G1 在线咨询 10
尚未登入
EV272-03100018 5.0 M8 18.0 9.2 40.0 5.0 16.0 6.0 8.0 13.5 7.0 5.0 24.0 G2 在线咨询 10
尚未登入
EV272-03100019 5.0 M8X1 18.0 9.2 40.0 5.0 16.0 6.0 8.0 13.5 7.0 5.0 24.0 G2 在线咨询 10
尚未登入
EV272-03100020 5.0 M10X1 18.0 11.5 42.5 5.0 16.0 6.0 10.0 13.5 22.0 5.0 24.0 G2 在线咨询 10
尚未登入
EV272-03110005 5.0 M8 16.0 9.2 40.0 5.0 16.0 6.0 8.0 13.5 7.0 5.0 24.0 G3 在线咨询 10
尚未登入
EV272-03110006 5.0 M8X1 16.0 9.2 40.0 5.0 16.0 6.0 8.0 13.5 7.0 5.0 24.0 G3 在线咨询 10
尚未登入
EV272-03110007 5.0 M10X1 18.0 11.5 42.5 5.0 16.0 6.0 10.0 13.5 22.0 5.0 24.0 G3 在线咨询 10
尚未登入
EV272-03110018 5.0 M8 16.0 9.2 40.0 5.0 16.0 6.0 8.0 13.5 7.0 5.0 24.0 G4 在线咨询 10
尚未登入
EV272-03110019 5.0 M8X1 16.0 9.2 40.0 5.0 16.0 6.0 8.0 13.5 7.0 5.0 24.0 G4 在线咨询 10
尚未登入
EV272-03110020 5.0 M10X1 18.0 11.5 42.5 5.0 16.0 6.0 10.0 13.5 22.0 5.0 24.0 G4 在线咨询 10
尚未登入
EV272-03100008 6.0 M10 24.0 11.5 49.0 6.0 20.0 7.5 10.0 17.0 15.0 5.0 21.0 G1 在线咨询 10
尚未登入
EV272-03100009 6.0 M12X1.5 24.0 13.8 52.0 6.0 20.0 7.5 12.0 16.5 38.0 5.0 21.0 G1 在线咨询 10
尚未登入
EV272-03100021 6.0 M10 24.0 11.5 49.0 6.0 20.0 7.5 10.0 17.0 15.0 5.0 21.0 G2 在线咨询 10
尚未登入
EV272-03100022 6.0 M12X1.5 24.0 13.8 52.0 6.0 20.0 7.5 12.0 16.5 38.0 5.0 21.0 G2 在线咨询 10
尚未登入
EV272-03110008 6.0 M10 18.0 11.5 49.0 6.0 20.0 7.5 10.0 17.0 15.0 5.0 21.0 G3 在线咨询 10
尚未登入
EV272-03110009 6.0 M12X1.5 21.0 13.8 52.0 6.0 20.0 7.5 12.0 16.5 38.0 5.0 21.0 G3 在线咨询 10
尚未登入
EV272-03110021 6.0 M10 18.0 11.5 49.0 6.0 20.0 7.5 10.0 17.0 15.0 5.0 21.0 G4 在线咨询 10
尚未登入
EV272-03110022 6.0 M12X1.5 21.0 13.8 52.0 6.0 20.0 7.5 12.0 16.5 38.0 5.0 21.0 G4 在线咨询 10
尚未登入
EV272-03100010 8.0 M12 30.0 13.8 59.0 8.0 24.0 9.0 12.0 20.5 20.0 6.0 22.0 G1 在线咨询 10
尚未登入
EV272-03100011 8.0 M12X1.5 30.0 13.8 59.0 8.0 24.0 9.0 12.0 20.5 20.0 6.0 22.0 G1 在线咨询 10
尚未登入
EV272-03100023 8.0 M12 30.0 13.8 59.0 8.0 24.0 9.0 12.0 20.5 20.0 6.0 22.0 G2 在线咨询 10
尚未登入
EV272-03100024 8.0 M12X1.5 30.0 13.8 59.0 8.0 24.0 9.0 12.0 20.5 20.0 6.0 22.0 G2 在线咨询 10
尚未登入
EV272-03110010 8.0 M12 21.0 13.8 59.0 8.0 24.0 9.0 12.0 20.5 20.0 6.0 22.0 G3 在线咨询 10
尚未登入
EV272-03110011 8.0 M12X1.5 21.0 13.8 59.0 8.0 24.0 9.0 12.0 20.5 20.0 6.0 22.0 G3 在线咨询 10
尚未登入
EV272-03110023 8.0 M12 21.0 13.8 59.0 8.0 24.0 9.0 12.0 20.5 20.0 6.0 22.0 G4 在线咨询 10
尚未登入
EV272-03110024 8.0 M12X1.5 21.0 13.8 59.0 8.0 24.0 9.0 12.0 20.5 20.0 6.0 22.0 G4 在线咨询 10
尚未登入
EV272-03100012 8.0 M16X1.5 30.0 19.6 63.5 8.0 24.0 9.0 17.0 20.5 80.0 6.0 22.0 G1 在线咨询 5
尚未登入
EV272-03100025 8.0 M16X1.5 30.0 19.6 63.5 8.0 24.0 9.0 17.0 20.5 80.0 6.0 22.0 G2 在线咨询 5
尚未登入
EV272-03110012 8.0 M16X1.5 25.0 19.6 63.5 8.0 24.0 9.0 17.0 20.5 80.0 6.0 22.0 G3 在线咨询 5
尚未登入
EV272-03110025 8.0 M16X1.5 25.0 19.6 63.5 8.0 24.0 9.0 17.0 20.5 80.0 6.0 22.0 G4 在线咨询 5
尚未登入
EV272-03100013 10.0 M16X1.5 30.0 19.6 67.5 10.0 26.0 9.0 17.0 22.5 80.0 4.0 27.0 G1 在线咨询 5
尚未登入
EV272-03100026 10.0 M16X1.5 30.0 19.6 67.5 10.0 26.0 9.0 17.0 22.5 80.0 4.0 27.0 G2 在线咨询 5
尚未登入
EV272-03110013 10.0 M16X1.5 25.0 19.6 67.5 10.0 26.0 9.0 17.0 22.5 80.0 4.0 27.0 G3 在线咨询 5
尚未登入
EV272-03110026 10.0 M16X1.5 25.0 19.6 67.5 10.0 26.0 9.0 17.0 22.5 80.0 4.0 27.0 G4 在线咨询 5
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
类型:

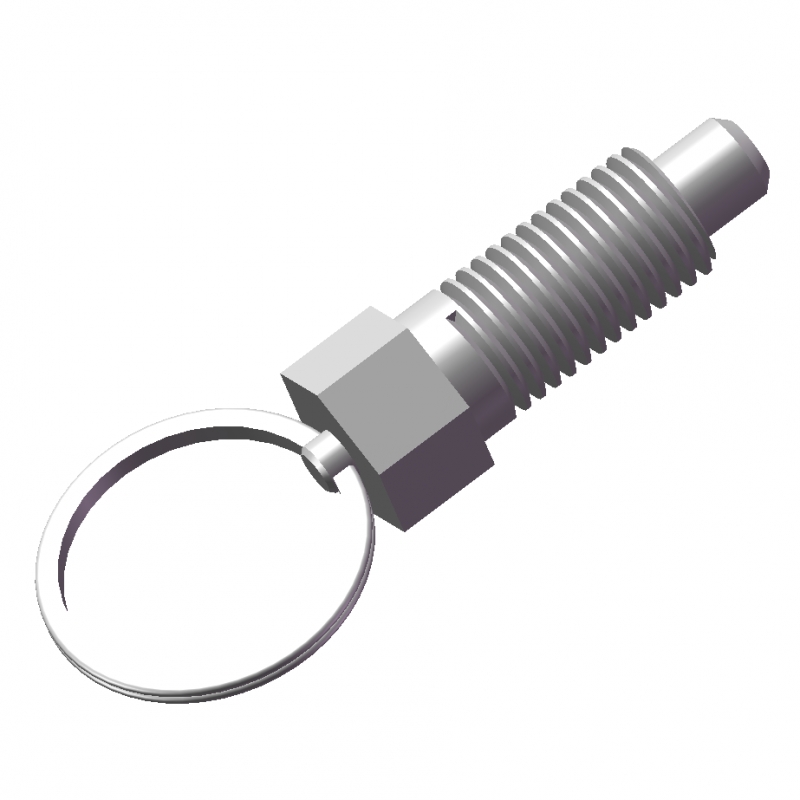

G1带拉环,不带锁紧螺母

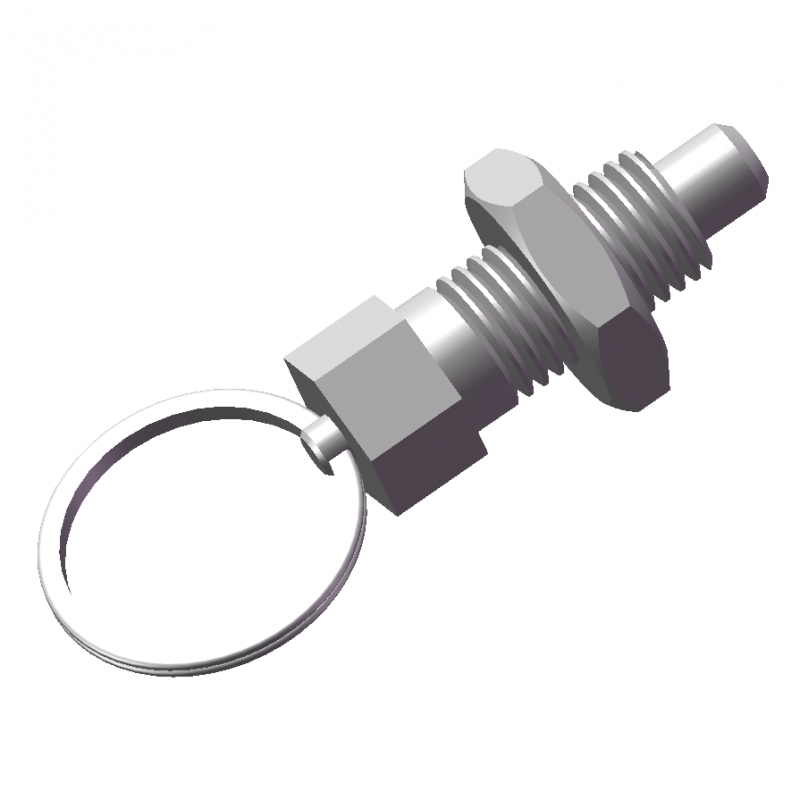

G2带拉环,带锁紧螺母

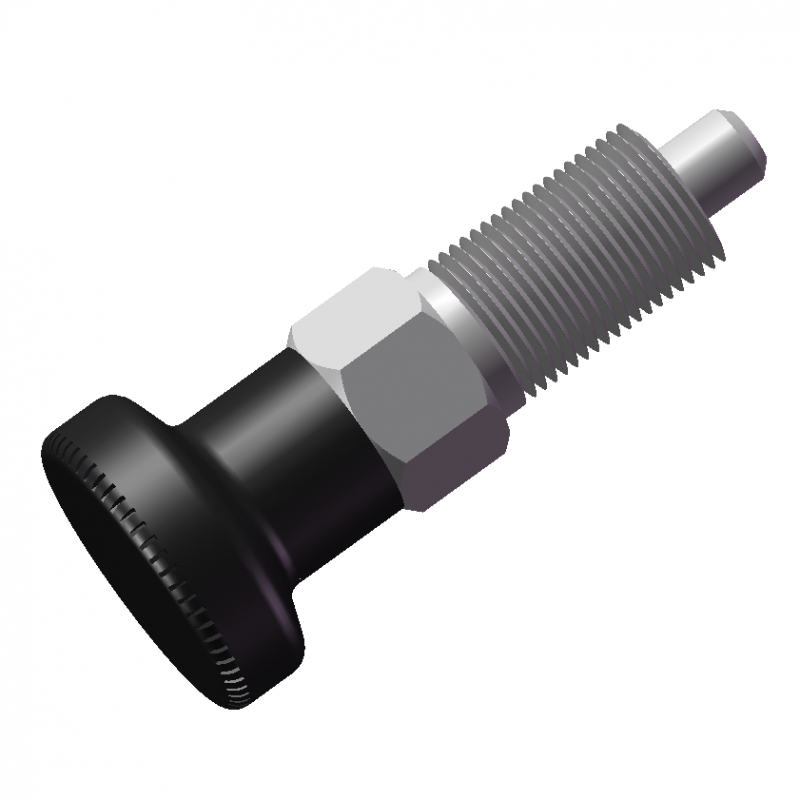

G3不带定止位(捏手),不带锁紧螺母

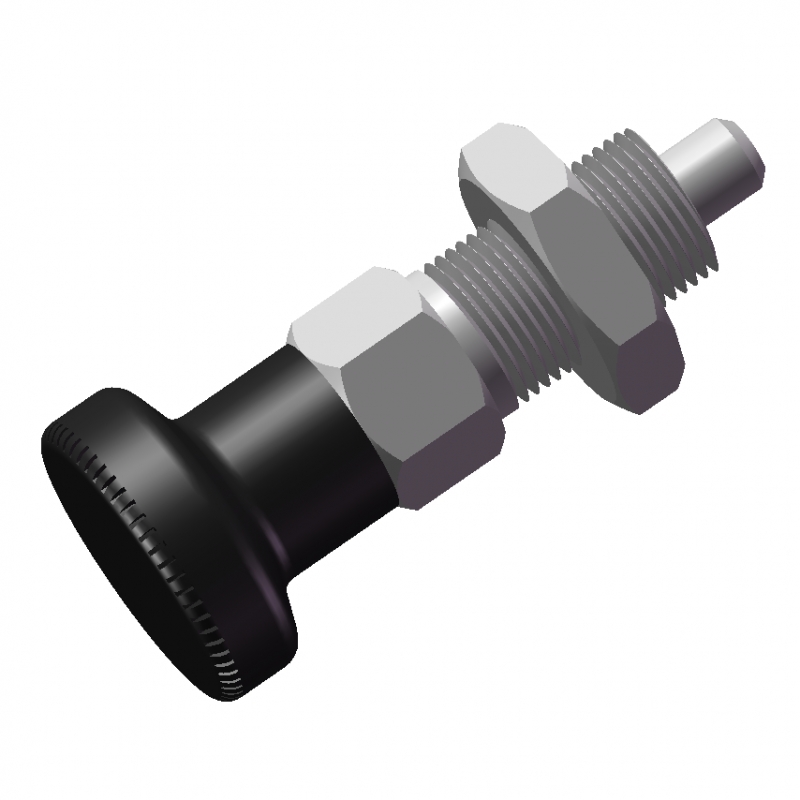

G4不带定止位(捏手),带锁紧螺母
螺纹本体:
镀锌钢,蓝钝处理
销:
AISI 303不锈钢
弹簧:
AISI 301不锈钢
G1/G2,拉环/带弧形金属环:
AISI 301不锈钢
G3/G4,捏手:
塑料(聚酰胺PA)
黑色,亚光饰面
不可拆卸


配合公差A=销0.05,孔+0.03/+0.08

ISO-基本公差(参见P1)
不锈钢特性(参见P4)


ISO-基本公差P1.pdf

不锈钢特性P4.pdf


尺寸小巧,该产品可防止定位不准及销孔匹配误差,因而具有广泛适用性。
