经济型定止位分度销

制式	公制
销体材料	钢制
定止位	带
锁紧螺母	不带带
螺纹	公制
描述	经济型定止位分度销,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

清除条件

A(销头直径)

F(可用销长)

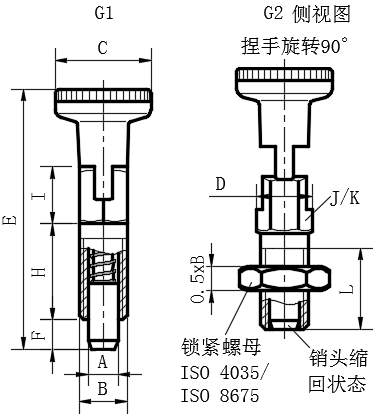

SKU	A (销头直径)	B	C	D	E	F (可用销长)	H	I	J/K	L	O (最大拧紧扭矩Nm)	弹簧负载起始位置	弹簧负载终止位置	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV272-03120001	3.0	M6	12.0	6.9	32.5	3.5	12.0	7.0	6.0	10.0	2.0	3.0	12.0	G1	在线咨询	10	尚未登入
EV272-03120002	3.0	M6X0.75	12.0	6.9	32.5	3.5	12.0	7.0	6.0	10.0	3.0	3.0	12.0	G1	在线咨询	10	尚未登入
EV272-03120014	3.0	M6	12.0	6.9	32.5	3.5	12.0	7.0	6.0	10.0	2.0	3.0	12.0	G2	在线咨询	10	尚未登入
EV272-03120015	3.0	M6X0.75	12.0	6.9	32.5	3.5	12.0	7.0	6.0	10.0	3.0	3.0	12.0	G2	在线咨询	10	尚未登入
EV272-03120003	4.0	M6	12.0	6.9	33.0	4.0	12.0	7.0	6.0	10.0	2.0	3.0	12.0	G1	在线咨询	10	尚未登入
EV272-03120016	4.0	M6	12.0	6.9	33.0	4.0	12.0	7.0	6.0	10.0	2.0	3.0	12.0	G2	在线咨询	10	尚未登入
EV272-03120004	4.0	M8X1	16.0	9.2	43.0	4.5	16.0	9.5	8.0	13.5	8.0	5.0	24.0	G1	在线咨询	10	尚未登入
EV272-03120017	4.0	M8X1	16.0	9.2	43.0	4.5	16.0	9.5	8.0	13.5	8.0	5.0	24.0	G2	在线咨询	10	尚未登入
EV272-03120005	5.0	M8	16.0	9.2	43.5	5.0	16.0	9.5	8.0	13.5	7.0	5.0	24.0	G1	在线咨询	10	尚未登入
EV272-03120006	5.0	M8X1	16.0	9.2	43.5	5.0	16.0	9.5	8.0	13.5	7.0	5.0	24.0	G1	在线咨询	10	尚未登入
EV272-03120007	5.0	M10X1	18.0	11.5	46.0	5.0	16.0	9.5	10.0	13.5	22.0	5.0	24.0	G1	在线咨询	10	尚未登入
EV272-03120018	5.0	M8	16.0	9.2	43.5	5.0	16.0	9.5	8.0	13.5	7.0	5.0	24.0	G2	在线咨询	10	尚未登入
EV272-03120019	5.0	M8X1	16.0	9.2	43.5	5.0	16.0	9.5	8.0	13.5	7.0	5.0	24.0	G2	在线咨询	10	尚未登入
EV272-03120020	5.0	M10X1	18.0	11.5	46.0	5.0	16.0	9.5	10.0	13.5	22.0	5.0	24.0	G2	在线咨询	10	尚未登入
EV272-03120008	6.0	M10	18.0	11.5	52.0	6.0	20.0	10.5	10.0	17.0	15.0	5.0	21.0	G1	在线咨询	10	尚未登入
EV272-03120009	6.0	M12X1.5	21.0	13.8	55.0	6.0	20.0	10.5	12.0	16.5	38.0	5.0	21.0	G1	在线咨询	10	尚未登入
EV272-03120021	6.0	M10	18.0	11.5	52.0	6.0	20.0	10.5	10.0	17.0	15.0	5.0	21.0	G2	在线咨询	10	尚未登入
EV272-03120022	6.0	M12X1.5	21.0	13.8	55.0	6.0	20.0	10.5	12.0	16.5	38.0	5.0	21.0	G2	在线咨询	10	尚未登入
EV272-03120010	8.0	M12	21.0	13.8	63.5	8.0	24.0	13.5	12.0	20.5	20.0	6.0	22.0	G1	在线咨询	10	尚未登入
EV272-03120011	8.0	M12X1.5	21.0	13.8	63.5	8.0	24.0	13.5	12.0	20.5	20.0	6.0	22.0	G1	在线咨询	10	尚未登入
EV272-03120012	8.0	M16X1.5	25.0	19.6	68.0	8.0	24.0	13.5	17.0	20.5	80.0	6.0	22.0	G1	在线咨询	5	尚未登入
EV272-03120023	8.0	M12	21.0	13.8	63.5	8.0	24.0	13.5	12.0	20.5	20.0	6.0	22.0	G2	在线咨询	10	尚未登入
EV272-03120024	8.0	M12X1.5	21.0	13.8	63.5	8.0	24.0	13.5	12.0	20.5	20.0	6.0	22.0	G2	在线咨询	10	尚未登入
EV272-03120025	8.0	M16X1.5	25.0	19.6	68.0	8.0	24.0	13.5	17.0	20.5	80.0	6.0	22.0	G2	在线咨询	5	尚未登入
EV272-03120013	10.0	M16X1.5	25.0	19.6	72.5	10.0	26.0	14.0	17.0	22.5	80.0	4.0	27.0	G1	在线咨询	5	尚未登入
EV272-03120026	10.0	M16X1.5	25.0	19.6	72.5	10.0	26.0	14.0	17.0	22.5	80.0	4.0	27.0	G2	在线咨询	5	尚未登入

基本信息
技术信息
附件信息

类型：

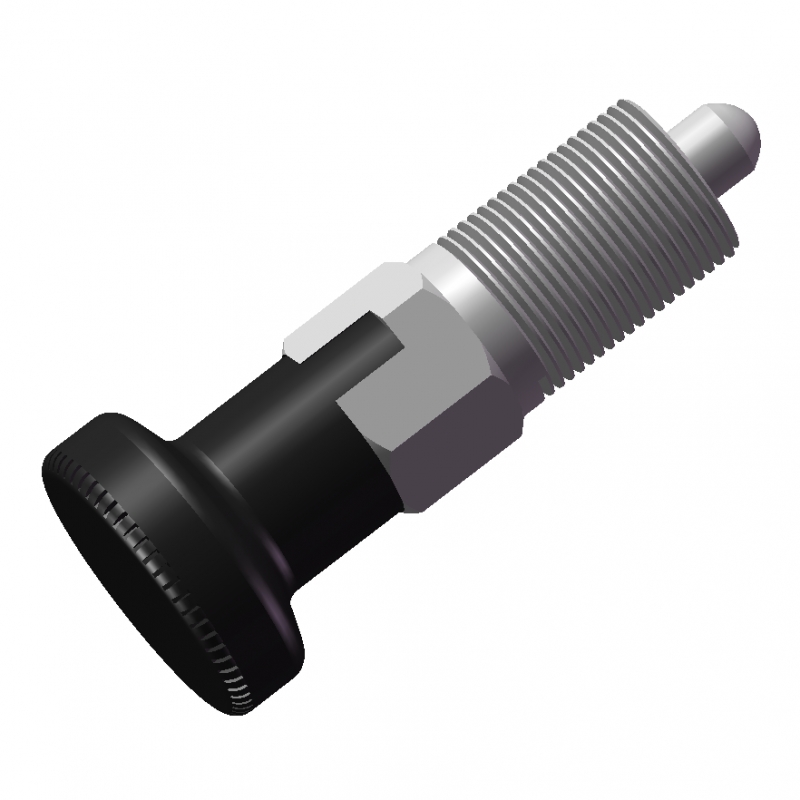

G1	带定止位(捏手)，不带锁紧螺母

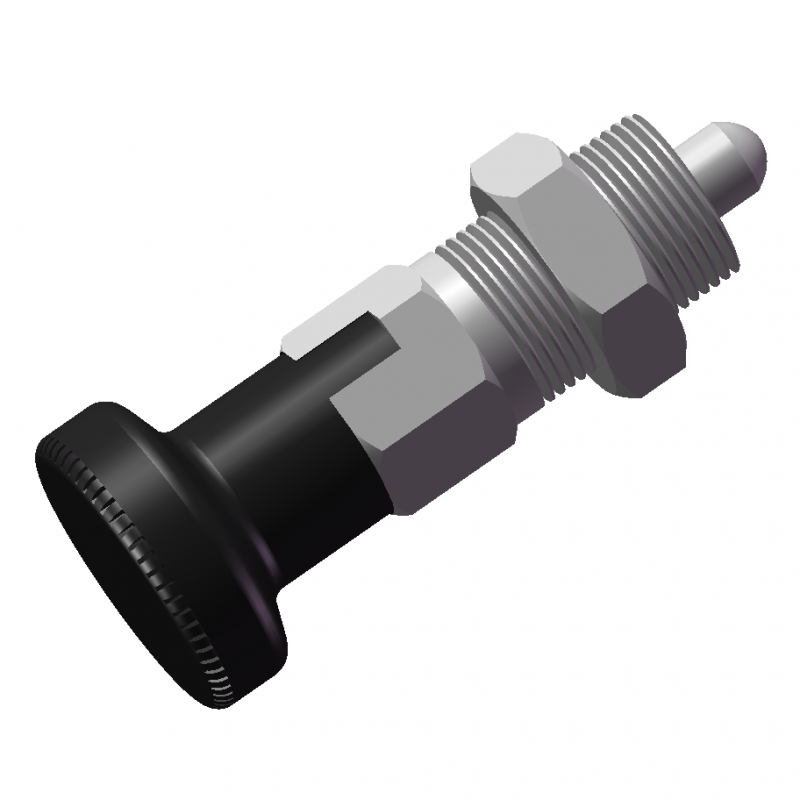

G2	带定止位(捏手)，带锁紧螺母
螺纹本体：
镀锌钢，蓝钝处理
销：
AISI 303不锈钢
弹簧：
AISI 301不锈钢
捏手：
塑料(聚酰胺PA)
黑色，亚光饰面
不可拆卸

配合公差A=销0.05，孔+0.03/+0.08

ISO-基本公差(参见P1)
不锈钢特性(参见P4)

ISO-基本公差P1.pdf

不锈钢特性P4.pdf

尺寸小巧，该产品可防止定位不准及销孔匹配误差，因而具有广泛适用性。应用于销头必须停留在回缩位置的场合。在安装过程中，螺母紧固力矩不超出表中所列数值。
