加强型分度销

制式	公制
销体材料	钢制
定止位	不带
锁紧螺母	不带带
螺纹	公制
描述	加强型分度销,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

清除条件

A(销头直径)

F(可用销长)

SKU	A (销头直径)	B	C	D	E	F (可用销长)	H	I	J/K	L	M	N	O	弹簧负载起始位置	弹簧负载终止位置	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV272-03050001	4.0	M8X1	16.0	14.0	35.0	4.0	16.0	5.0	10.0	-	-	-	-	4.5	12.0	G1	在线咨询	10	尚未登入
EV272-03050012	4.0	M8X1	16.0	14.0	35.0	4.0	16.0	5.0	10.0	-	-	-	-	4.5	12.0	G2	在线咨询	10	尚未登入
EV272-03050023	4.0	M8X1	16.0	14.0	35.0	4.0	16.0	5.0	10.0	7.0	M3	2.5	4.5	4.5	12.0	G3	在线咨询	10	尚未登入
EV272-03050034	4.0	M8X1	16.0	14.0	35.0	4.0	16.0	5.0	10.0	7.0	M3	2.5	4.5	4.5	12.0	G4	在线咨询	10	尚未登入
EV272-03050002	4.0	M8X1	16.0	14.0	35.0	6.0	16.0	5.0	10.0	-	-	-	-	4.0	12.5	G1	在线咨询	10	尚未登入
EV272-03050013	4.0	M8X1	16.0	14.0	35.0	6.0	16.0	5.0	10.0	-	-	-	-	4.0	12.5	G2	在线咨询	10	尚未登入
EV272-03050024	4.0	M8X1	16.0	14.0	35.0	6.0	16.0	5.0	10.0	7.0	M3	2.5	4.5	4.0	12.5	G3	在线咨询	10	尚未登入
EV272-03050035	4.0	M8X1	16.0	14.0	35.0	6.0	16.0	5.0	10.0	7.0	M3	2.5	4.5	4.0	12.5	G4	在线咨询	10	尚未登入
EV272-03050003	5.0	M10X1	19.0	16.0	40.0	5.0	18.0	6.0	12.0	-	-	-	-	5.0	15.0	G1	在线咨询	10	尚未登入
EV272-03050014	5.0	M10X1	19.0	16.0	40.0	5.0	18.0	6.0	12.0	-	-	-	-	5.0	15.0	G2	在线咨询	10	尚未登入
EV272-03050025	5.0	M10X1	19.0	16.0	40.0	5.0	18.0	6.0	12.0	8.0	M4	3.0	5.5	5.0	15.0	G3	在线咨询	10	尚未登入
EV272-03050036	5.0	M10X1	19.0	16.0	40.0	5.0	18.0	6.0	12.0	8.0	M4	3.0	5.5	5.0	15.0	G4	在线咨询	10	尚未登入
EV272-03050004	5.0	M10X1	19.0	16.0	40.0	8.0	18.0	6.0	12.0	-	-	-	-	5.0	18.0	G1	在线咨询	10	尚未登入
EV272-03050015	5.0	M10X1	19.0	16.0	40.0	8.0	18.0	6.0	12.0	-	-	-	-	5.0	18.0	G2	在线咨询	10	尚未登入
EV272-03050026	5.0	M10X1	19.0	16.0	40.0	8.0	18.0	6.0	12.0	8.0	M4	3.0	5.5	5.0	18.0	G3	在线咨询	10	尚未登入
EV272-03050037	5.0	M10X1	19.0	16.0	40.0	8.0	18.0	6.0	12.0	8.0	M4	3.0	5.5	5.0	18.0	G4	在线咨询	10	尚未登入
EV272-03050005	6.0	M12X1.5	23.0	20.0	48.0	6.0	22.0	6.0	14.0	-	-	-	-	6.5	19.0	G1	在线咨询	10	尚未登入
EV272-03050016	6.0	M12X1.5	23.0	20.0	48.0	6.0	22.0	6.0	14.0	-	-	-	-	6.5	19.0	G2	在线咨询	10	尚未登入
EV272-03050027	6.0	M12X1.5	23.0	20.0	48.0	6.0	22.0	6.0	14.0	9.0	M5	3.5	7.0	6.5	19.0	G3	在线咨询	10	尚未登入
EV272-03050038	6.0	M12X1.5	23.0	20.0	48.0	6.0	22.0	6.0	14.0	9.0	M5	3.5	7.0	6.5	19.0	G4	在线咨询	10	尚未登入
EV272-03050006	6.0	M12X1.5	23.0	20.0	48.0	9.0	22.0	6.0	14.0	-	-	-	-	6.0	25.0	G1	在线咨询	10	尚未登入
EV272-03050017	6.0	M12X1.5	23.0	20.0	48.0	9.0	22.0	6.0	14.0	-	-	-	-	6.0	25.0	G2	在线咨询	10	尚未登入
EV272-03050028	6.0	M12X1.5	23.0	20.0	48.0	9.0	22.0	6.0	14.0	9.0	M5	3.5	7.0	6.0	25.0	G3	在线咨询	10	尚未登入
EV272-03050039	6.0	M12X1.5	23.0	20.0	48.0	9.0	22.0	6.0	14.0	9.0	M5	3.5	7.0	6.0	25.0	G4	在线咨询	10	尚未登入
EV272-03050007	8.0	M16X1.5	28.0	24.0	58.0	8.0	26.0	8.0	17.0	-	-	-	-	8.5	26.0	G1	在线咨询	5	尚未登入
EV272-03050018	8.0	M16X1.5	28.0	24.0	58.0	8.0	26.0	8.0	17.0	-	-	-	-	8.5	26.0	G2	在线咨询	5	尚未登入
EV272-03050029	8.0	M16X1.5	28.0	24.0	58.0	8.0	26.0	8.0	17.0	10.0	M6	4.0	8.5	8.5	26.0	G3	在线咨询	5	尚未登入
EV272-03050040	8.0	M16X1.5	28.0	24.0	58.0	8.0	26.0	8.0	17.0	10.0	M6	4.0	8.5	8.5	26.0	G4	在线咨询	5	尚未登入
EV272-03050008	8.0	M16X1.5	28.0	24.0	58.0	12.0	26.0	8.0	17.0	-	-	-	-	8.5	28.0	G1	在线咨询	5	尚未登入
EV272-03050019	8.0	M16X1.5	28.0	24.0	58.0	12.0	26.0	8.0	17.0	-	-	-	-	8.5	28.0	G2	在线咨询	5	尚未登入
EV272-03050030	8.0	M16X1.5	28.0	24.0	58.0	12.0	26.0	8.0	17.0	10.0	M6	4.0	8.5	8.5	28.0	G3	在线咨询	5	尚未登入
EV272-03050041	8.0	M16X1.5	28.0	24.0	58.0	12.0	26.0	8.0	17.0	10.0	M6	4.0	8.5	8.5	28.0	G4	在线咨询	5	尚未登入
EV272-03050009	10.0	M16X1.5	28.0	24.0	58.0	12.0	26.0	8.0	17.0	-	-	-	-	9.5	38.0	G1	在线咨询	5	尚未登入
EV272-03050020	10.0	M16X1.5	28.0	24.0	58.0	12.0	26.0	8.0	17.0	-	-	-	-	9.5	38.0	G2	在线咨询	5	尚未登入
EV272-03050031	10.0	M16X1.5	28.0	24.0	58.0	12.0	26.0	8.0	17.0	10.0	M6	4.0	8.5	9.5	38.0	G3	在线咨询	5	尚未登入
EV272-03050042	10.0	M16X1.5	28.0	24.0	58.0	12.0	26.0	8.0	17.0	10.0	M6	4.0	8.5	9.5	38.0	G4	在线咨询	5	尚未登入
EV272-03050010	12.0	M20X1.5	33.0	28.5	71.5	15.0	33.0	10.0	22.0	-	-	-	-	11.5	40.0	G1	在线咨询	5	尚未登入
EV272-03050021	12.0	M20X1.5	33.0	28.5	71.5	15.0	33.0	10.0	22.0	-	-	-	-	11.5	40.0	G2	在线咨询	5	尚未登入
EV272-03050032	12.0	M20X1.5	33.0	28.5	71.5	15.0	33.0	10.0	22.0	12.0	M6	4.0	8.5	11.5	40.0	G3	在线咨询	5	尚未登入
EV272-03050043	12.0	M20X1.5	33.0	28.5	71.5	15.0	33.0	10.0	22.0	12.0	M6	4.0	8.5	11.5	40.0	G4	在线咨询	5	尚未登入
EV272-03050011	16.0	M24X2	33.0	28.5	78.5	20.0	38.0	12.0	27.0	-	-	-	-	13.0	54.0	G1	在线咨询	5	尚未登入
EV272-03050022	16.0	M24X2	33.0	28.5	78.5	20.0	38.0	12.0	27.0	-	-	-	-	13.0	54.0	G2	在线咨询	5	尚未登入
EV272-03050033	16.0	M24X2	33.0	28.5	78.5	20.0	38.0	12.0	27.0	15.0	M8	5.0	11.5	13.0	54.0	G3	在线咨询	5	尚未登入
EV272-03050044	16.0	M24X2	33.0	28.5	78.5	20.0	38.0	12.0	27.0	15.0	M8	5.0	11.5	13.0	54.0	G4	在线咨询	5	尚未登入

基本信息
技术信息

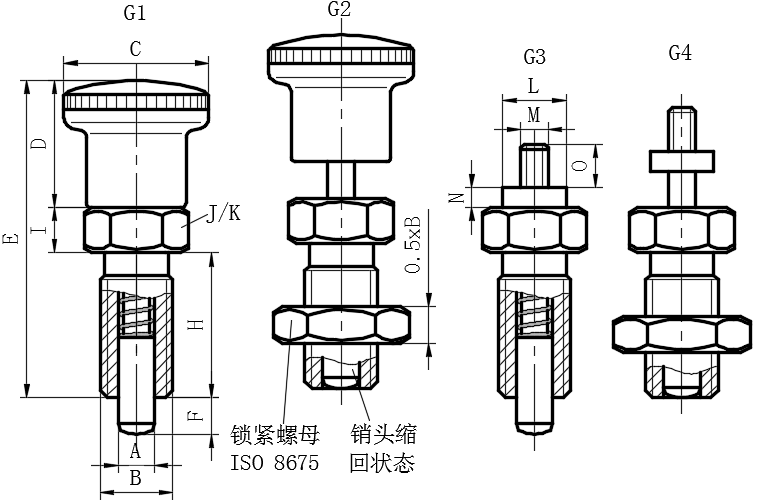

类型：

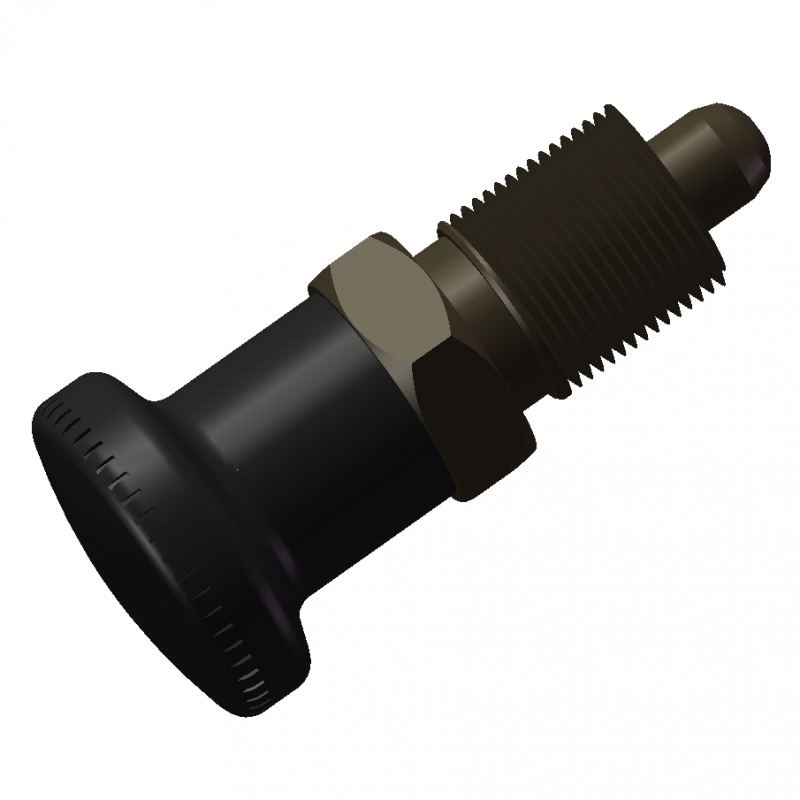

G1	不带定止位，不带锁紧螺母

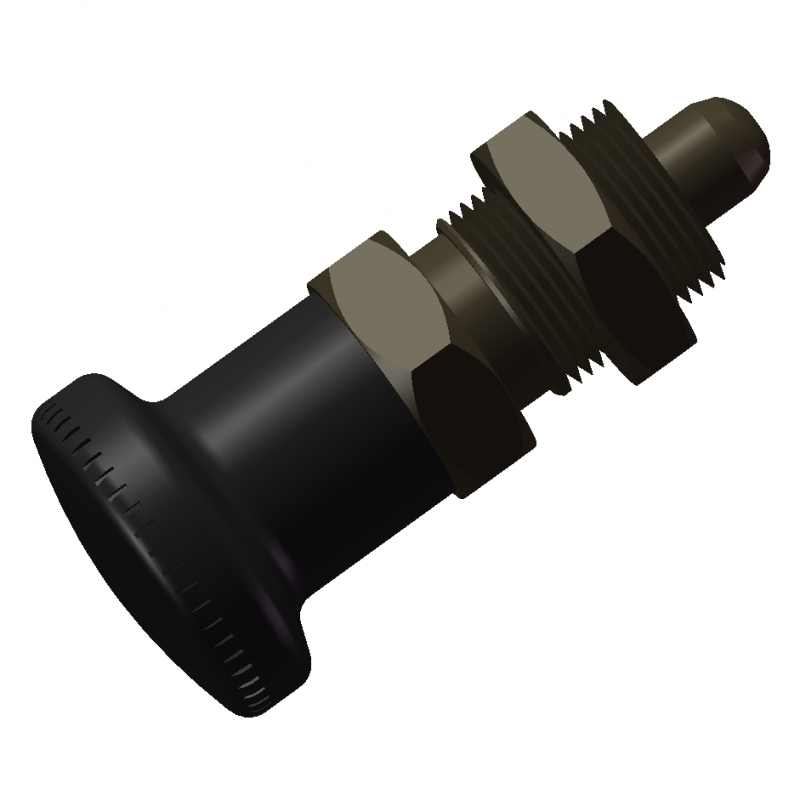

G2	不带定止位，带锁紧螺母

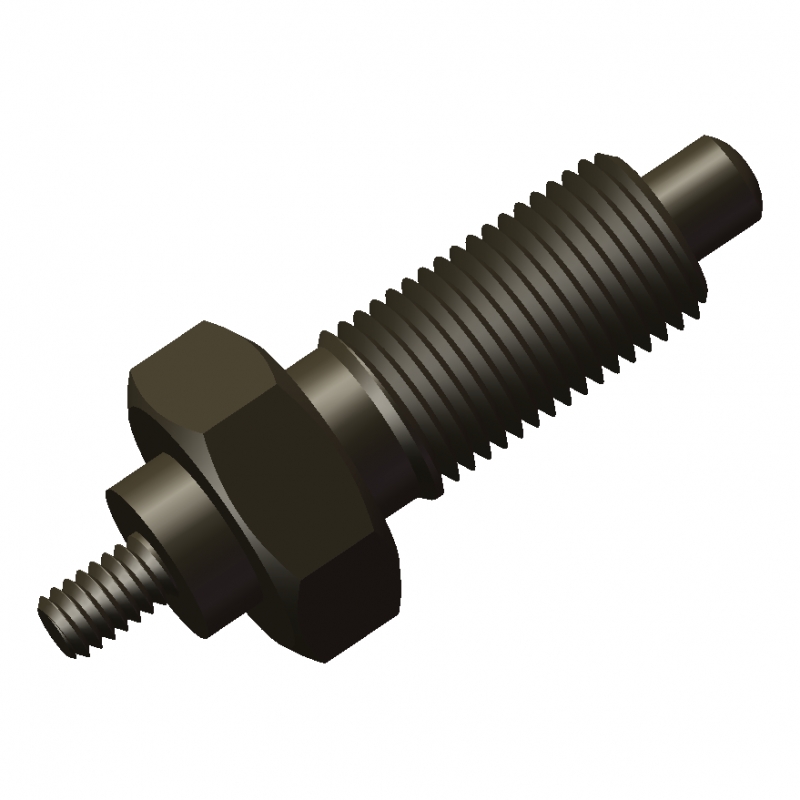

G3	带螺纹杆，不带锁紧螺母

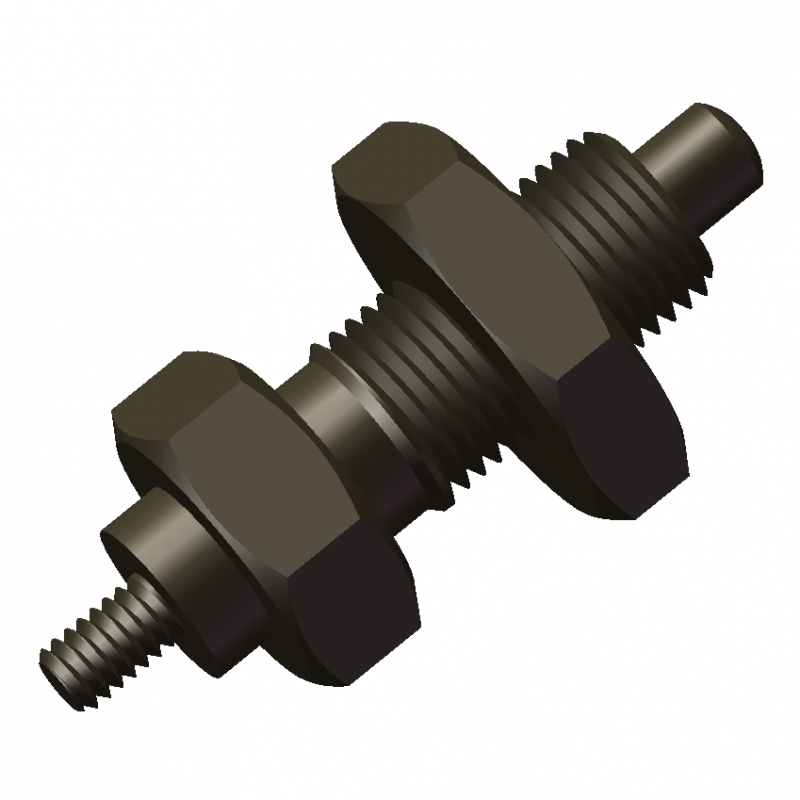

G4	带螺纹杆，带锁紧螺母
本体：
钢制，发黑处理
销头硬化处理
捏手：
塑料(聚酰胺PA)
黑色，亚光饰面

配合公差A=销-0.02/-0.05，孔H7

ISO-基本公差(参见P1)
塑料特性(参见P2)
不锈钢特性(参见P4)

ISO-基本公差P1.pdf

塑料特性P2.pdf

不锈钢特性P4.pdf
