高性能分度销

制式 公制
销体材料 钢制
定止位 不带
锁紧螺母 不带 带
螺纹 公制
描述 高性能分度销,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
高性能分度销
  • 高性能分度销
  • 高性能分度销
  • 高性能分度销
  • 高性能分度销
  • 高性能分度销G1
  • 高性能分度销G2
  • 高性能分度销G3
  • 高性能分度销G4
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

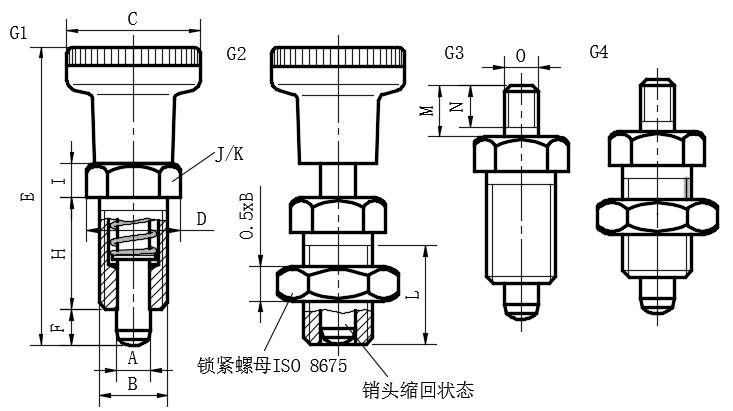

SKU
A
(销头直径)
B
C
D
E
F
(可用销长)
H
I
J/K
L
M
N
O
弹簧负载起始位置
弹簧负载终止位置
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03010001 5.0 M10X1 21.0 13.8 45.0 5.0 17.0 5.0 12.0 15.0 - - - 7.0 17.0 G1 在线咨询 10
尚未登入
EV272-03010005 5.0 M10X1 21.0 13.8 45.0 5.0 17.0 5.0 12.0 15.0 - - - 7.0 17.0 G2 在线咨询 10
尚未登入
EV272-03010009 5.0 M10X1 - 13.8 - 5.0 17.0 5.0 12.0 15.0 6.0 4.5 M5 7.0 17.0 G3 在线咨询 10
尚未登入
EV272-03010013 5.0 M10X1 - 13.8 - 5.0 17.0 5.0 12.0 15.0 6.0 4.5 M5 7.0 17.0 G4 在线咨询 10
尚未登入
EV272-03010002 6.0 M12X1.5 25.0 16.2 54.5 6.0 20.0 6.0 14.0 17.0 - - - 9.0 24.0 G1 在线咨询 10
尚未登入
EV272-03010006 6.0 M12X1.5 25.0 16.2 54.5 6.0 20.0 6.0 14.0 17.0 - - - 9.0 24.0 G2 在线咨询 10
尚未登入
EV272-03010010 6.0 M12X1.5 - 16.2 - 6.0 20.0 6.0 14.0 17.0 10.0 8.0 M6 9.0 24.0 G3 在线咨询 5
尚未登入
EV272-03010014 6.0 M12X1.5 - 16.2 - 6.0 20.0 6.0 14.0 17.0 10.0 8.0 M6 9.0 24.0 G4 在线咨询 10
尚未登入
EV272-03010003 8.0 M16X1.5 31.0 21.9 69.0 8.0 26.0 8.0 19.0 23.0 - - - 11.0 30.0 G1 在线咨询 5
尚未登入
EV272-03010007 8.0 M16X1.5 31.0 21.9 69.0 8.0 26.0 8.0 19.0 23.0 - - - 11.0 30.0 G2 在线咨询 5
尚未登入
EV272-03010011 8.0 M16X1.5 - 21.9 - 8.0 26.0 8.0 19.0 23.0 12.0 10.0 M8 11.0 30.0 G3 在线咨询 5
尚未登入
EV272-03010015 8.0 M16X1.5 - 21.9 - 8.0 26.0 8.0 19.0 23.0 12.0 10.0 M8 11.0 30.0 G4 在线咨询 5
尚未登入
EV272-03010004 10.0 M20X1.5 31.0 25.4 80.0 10.0 33.0 10.0 22.0 30.0 - - - 19.0 45.0 G1 在线咨询 5
尚未登入
EV272-03010008 10.0 M20X1.5 31.0 25.4 80.0 10.0 33.0 10.0 22.0 30.0 - - - 19.0 45.0 G2 在线咨询 5
尚未登入
EV272-03010012 10.0 M20X1.5 - 25.4 - 10.0 33.0 10.0 22.0 30.0 12.0 12.0 M8 19.0 45.0 G3 在线咨询 5
尚未登入
EV272-03010016 10.0 M20X1.5 - 25.4 - 10.0 33.0 10.0 22.0 30.0 12.0 12.0 M8 19.0 45.0 G4 在线咨询 5
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
类型:

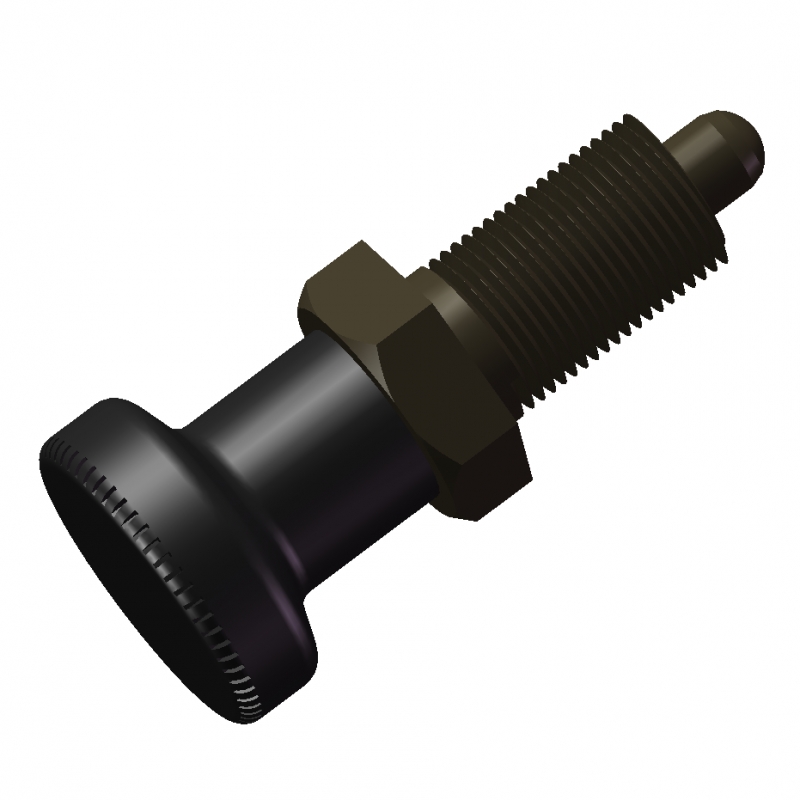

G1带塑料捏手,不带锁紧螺母

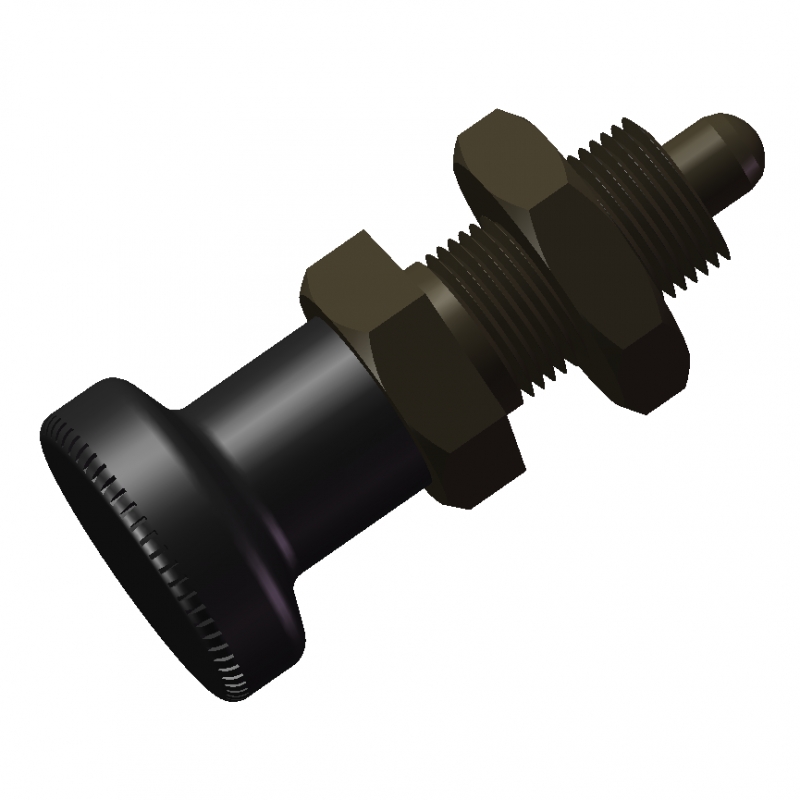

G2带塑料捏手,带锁紧螺母

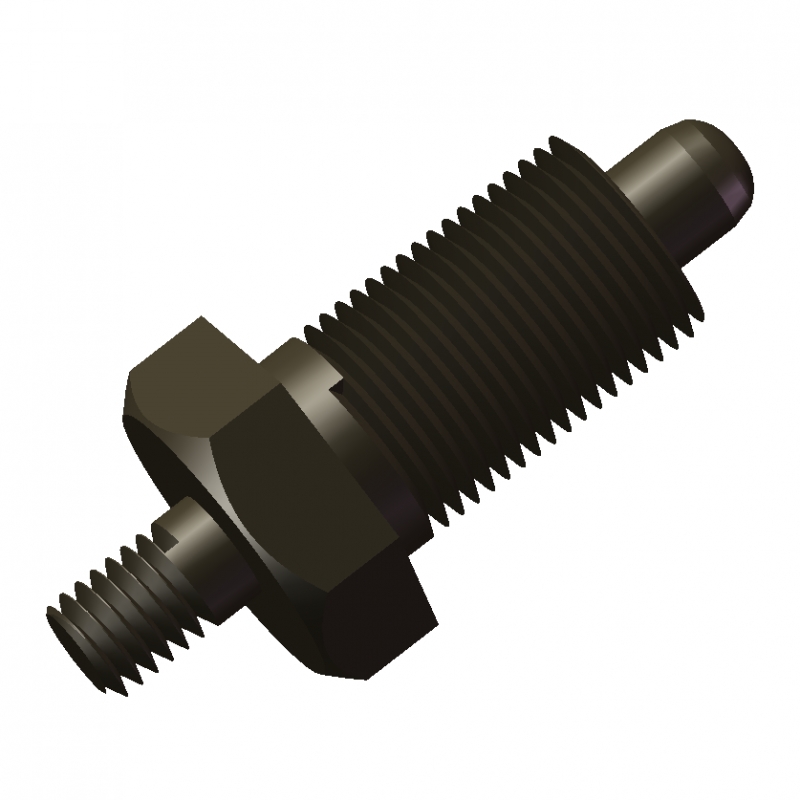

G3带螺纹杆,不带锁紧螺母

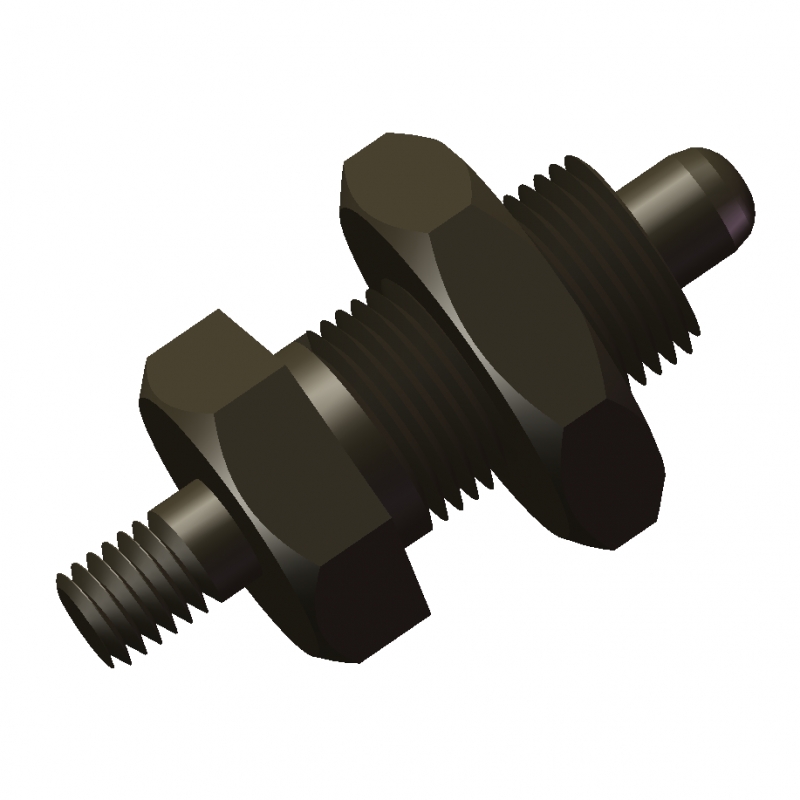

G4带螺纹杆,带锁紧螺母
本体:
钢制款式,发黑处理
销头硬化处理
G1/G2捏手:
塑料(聚酰胺PA)
黑色,亚光饰面
不可拆卸


配合公差A=销-0.02/-0.05,孔H7

ISO-基本公差(参见P1)
塑料特性(参见P2)
不锈钢特性(参见P4)


ISO-基本公差P1.pdf

塑料特性P2.pdf

不锈钢特性P4.pdf


G3/G4用于无需标准捏手操作分度销的场合,在销头处于末端位置时(弹簧“受阻”,仍能吸收轴向力)。
