加强型定止位分度销

制式 公制
销体材料 钢制
定止位
锁紧螺母 不带 带
螺纹 公制
描述 加强型定止位分度销,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
加强型定止位分度销
  • 加强型定止位分度销
  • 加强型定止位分度销

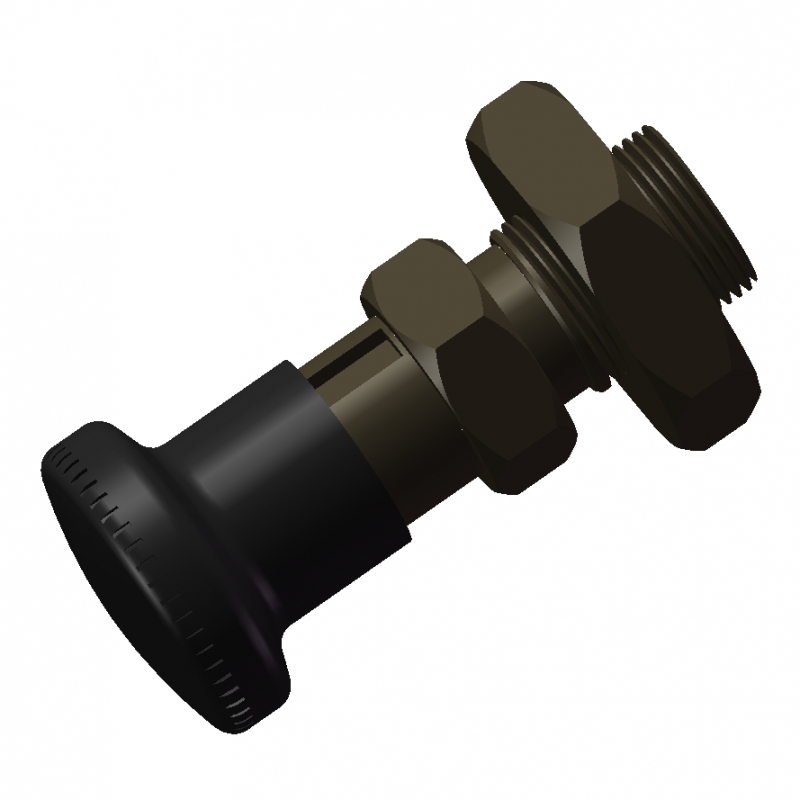

  • 加强型定止位分度销G1

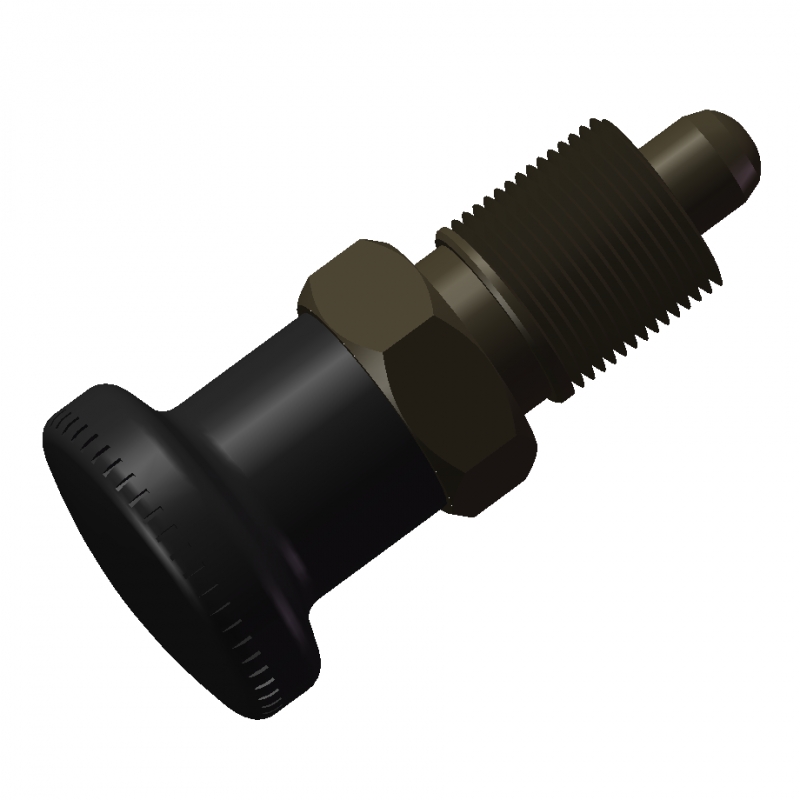

  • 加强型定止位分度销G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
(销头直径)
B
C
D
E
F
(可用销长)
H
I
J/K
弹簧负载起始位置
弹簧负载终止位置
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03060001 4.0 M8X1 16.0 14.0 35.0 4.0 16.0 5.0 10.0 4.5 12.0 G1 在线咨询 10
尚未登入
EV272-03060012 4.0 M8X1 16.0 14.0 35.0 4.0 16.0 5.0 10.0 4.5 12.0 G2 在线咨询 10
尚未登入
EV272-03060002 4.0 M8X1 16.0 14.0 35.0 6.0 16.0 5.0 10.0 4.0 12.5 G1 在线咨询 10
尚未登入
EV272-03060013 4.0 M8X1 16.0 14.0 35.0 6.0 16.0 5.0 10.0 4.0 12.5 G2 在线咨询 10
尚未登入
EV272-03060003 5.0 M10X1 19.0 16.0 40.0 5.0 18.0 6.0 12.0 5.0 15.0 G1 在线咨询 10
尚未登入
EV272-03060014 5.0 M10X1 19.0 16.0 40.0 5.0 18.0 6.0 12.0 5.0 15.0 G2 在线咨询 10
尚未登入
EV272-03060004 5.0 M10X1 19.0 16.0 40.0 8.0 18.0 6.0 12.0 5.0 18.0 G1 在线咨询 10
尚未登入
EV272-03060015 5.0 M10X1 19.0 16.0 40.0 8.0 18.0 6.0 12.0 5.0 18.0 G2 在线咨询 10
尚未登入
EV272-03060005 6.0 M12X1.5 23.0 20.0 48.0 6.0 22.0 6.0 14.0 6.5 19.0 G1 在线咨询 10
尚未登入
EV272-03060016 6.0 M12X1.5 23.0 20.0 48.0 6.0 22.0 6.0 14.0 6.5 19.0 G2 在线咨询 10
尚未登入
EV272-03060006 6.0 M12X1.5 23.0 20.0 48.0 9.0 22.0 6.0 14.0 6.0 25.0 G1 在线咨询 10
尚未登入
EV272-03060017 6.0 M12X1.5 23.0 20.0 48.0 9.0 22.0 6.0 14.0 6.0 25.0 G2 在线咨询 10
尚未登入
EV272-03060007 8.0 M16X1.5 28.0 24.0 58.0 8.0 26.0 8.0 17.0 8.5 26.0 G1 在线咨询 5
尚未登入
EV272-03060018 8.0 M16X1.5 28.0 24.0 58.0 8.0 26.0 8.0 17.0 8.5 26.0 G2 在线咨询 5
尚未登入
EV272-03060008 8.0 M16X1.5 28.0 24.0 58.0 12.0 26.0 8.0 17.0 8.5 28.0 G1 在线咨询 5
尚未登入
EV272-03060019 8.0 M16X1.5 28.0 24.0 58.0 12.0 26.0 8.0 17.0 8.5 28.0 G2 在线咨询 5
尚未登入
EV272-03060009 10.0 M16X1.5 28.0 24.0 58.0 12.0 26.0 8.0 17.0 9.5 38.0 G1 在线咨询 5
尚未登入
EV272-03060020 10.0 M16X1.5 28.0 24.0 58.0 12.0 26.0 8.0 17.0 9.5 38.0 G2 在线咨询 5
尚未登入
EV272-03060010 12.0 M20X1.5 33.0 28.5 71.5 15.0 33.0 10.0 22.0 11.5 40.0 G1 在线咨询 5
尚未登入
EV272-03060021 12.0 M20X1.5 33.0 28.5 71.5 15.0 33.0 10.0 22.0 11.5 40.0 G2 在线咨询 5
尚未登入
EV272-03060011 16.0 M24X2 33.0 28.5 78.5 20.0 38.0 12.0 27.0 13.0 54.0 G1 在线咨询 5
尚未登入
EV272-03060022 16.0 M24X2 33.0 28.5 78.5 20.0 38.0 12.0 27.0 13.0 54.0 G2 在线咨询 5
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
类型:

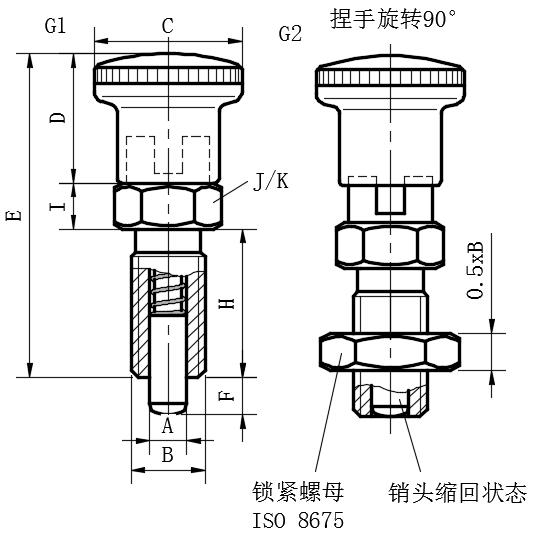

G1带定止位,不带锁紧螺母
G2带定止位,带锁紧螺母
本体:
钢制,发黑处理
销头硬化处理
捏手:
塑料(聚酰胺PA)
黑色,亚光饰面


配合公差A=销-0.02/-0.05,孔H7

ISO-基本公差(参见P1)
塑料特性(参见P2)
不锈钢特性(参见P4)


ISO-基本公差P1.pdf

塑料特性P2.pdf

不锈钢特性P4.pdf


适用于所有不允许分度销长时间突出在外的场合。操作时,需在销头缩回后,将捏手旋转90°,槽口会将销头固定在此位置。
