焊接型分度销

制式 公制
销体材料 钢制
定止位 不带
锁紧螺母 不带
描述 焊接型分度销,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
焊接型分度销
  • 焊接型分度销
  • 焊接型分度销
  • 焊接型分度销G1
  • 焊接型分度销G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
A(销头直径)
F(可用销长)
SKU
A
(销头直径)
B
C
D
E
F
(可用销长)
H
I
J
弹簧负载起始位置
弹簧负载终止位置
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03040001 5.0 12.0 21.0 - 45.0 5.0 22.0 - - 7.0 17.0 G1 在线咨询 10
尚未登入
EV272-03040004 5.0 12.0 - M5 - 5.0 22.0 6.0 4.5 7.0 17.0 G2 在线咨询 10
尚未登入
EV272-03040002 6.0 14.0 25.0 - 54.5 6.0 26.0 - - 9.0 24.0 G1 在线咨询 10
尚未登入
EV272-03040005 6.0 14.0 - M6 - 6.0 26.0 10.0 8.0 9.0 24.0 G2 在线咨询 10
尚未登入
EV272-03040003 8.0 18.0 31.0 - 69.0 8.0 34.0 - - 11.0 30.0 G1 在线咨询 5
尚未登入
EV272-03040006 8.0 18.0 - M8 - 8.0 34.0 12.0 10.0 11.0 30.0 G2 在线咨询 5
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
类型:

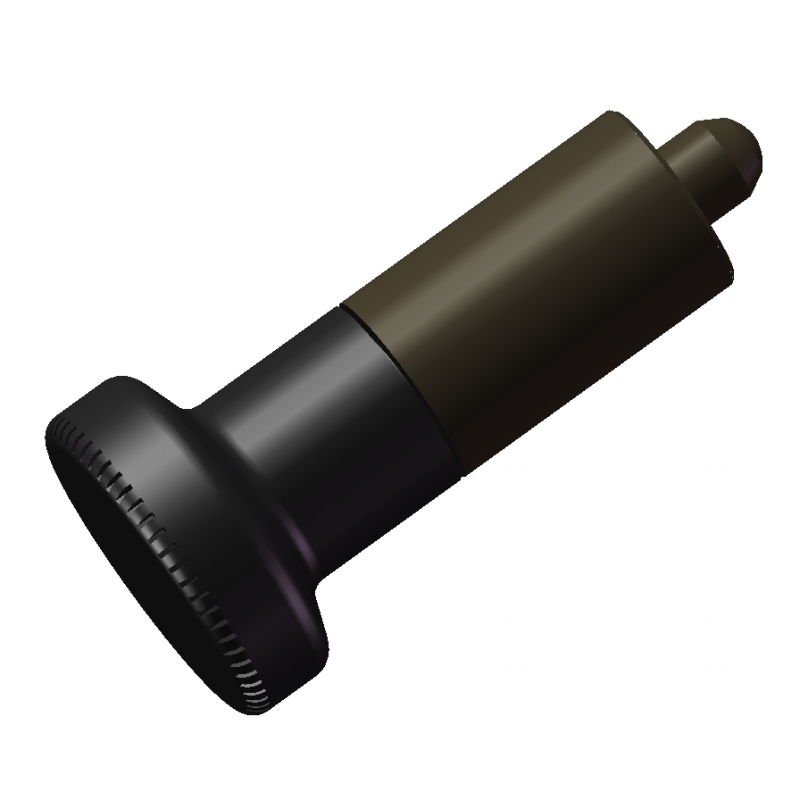

G1带捏手

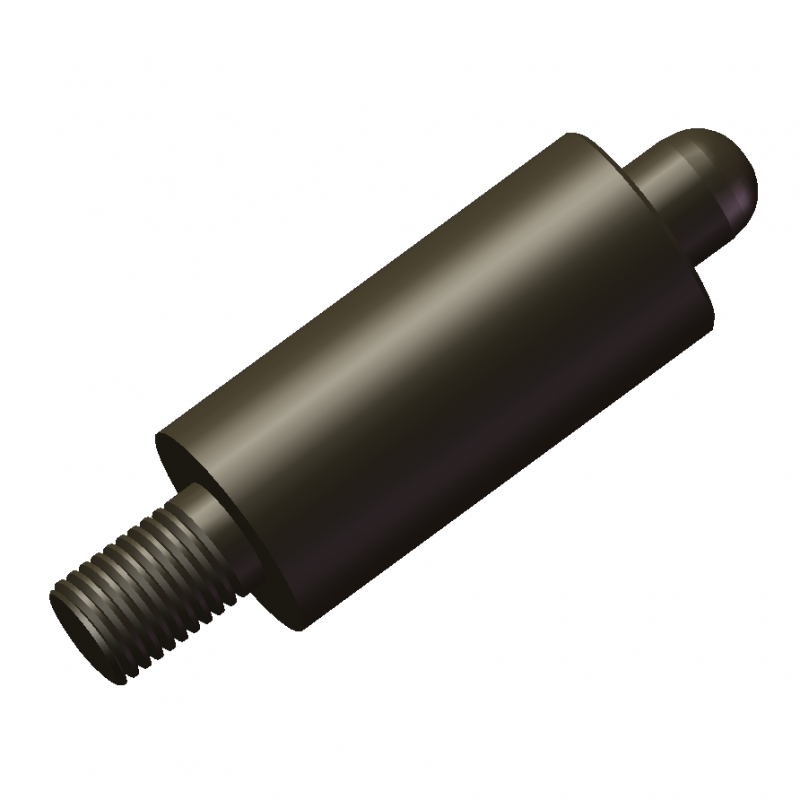

G2带螺纹杆
本体:
钢制,可焊接
发黑处理,销头硬化处理
捏手:
塑料(聚酰胺PA)
黑色,亚光饰面
不可拆卸


配合公差A=销-0.02/-0.05,孔G7

ISO-基本公差(参见P1)
塑料特性(参见P2)


ISO-基本公差P1.pdf

塑料特性P2.pdf


G1用于焊接、树脂粘合(乐泰胶水)或夹持方式安装。G2用于无需标准捏手操作分度销的场合。这种设计使其在销头处于末端位置时(弹簧“受阻”),仍能吸收轴向力。在这种力大幅超过操作者施加的拉紧张力的场合(G2),可按需提交额外的技术信息。
