303迷你型定止位分度销

制式 公制
销体材料 压铸锌 钢制
定止位 带
锁紧螺母 不带
螺纹 公制
描述 303迷你型定止位分度销,
点击可见技术信息，图纸下载及3D演示

手机扫一扫
303迷你型定止位分度销
  • 303迷你型定止位分度销
  • 303迷你型定止位分度销
  • 303迷你型定止位分度销

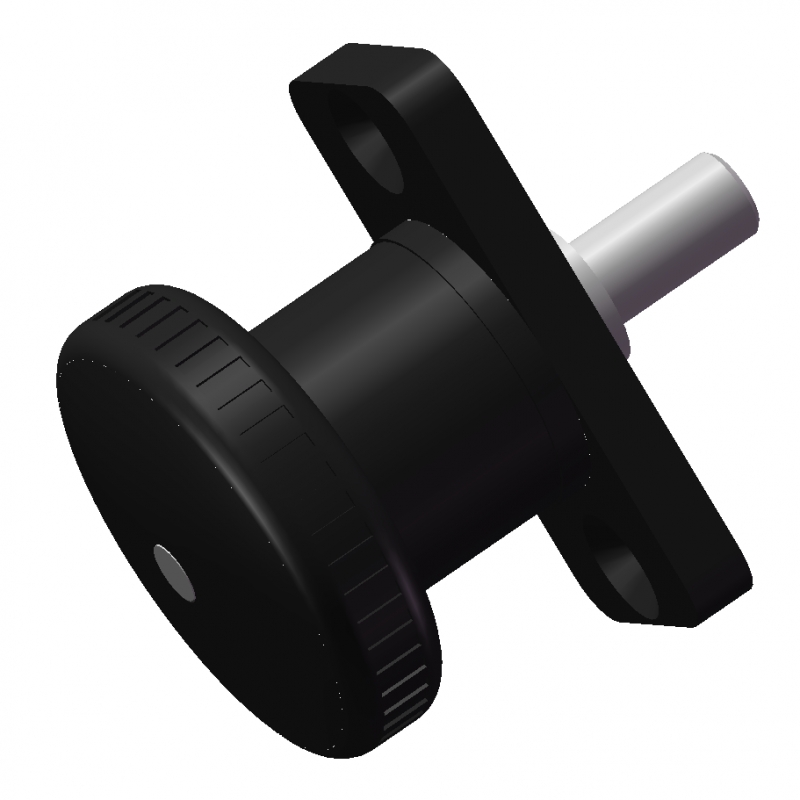

  • 303迷你型定止位分度销G1钢

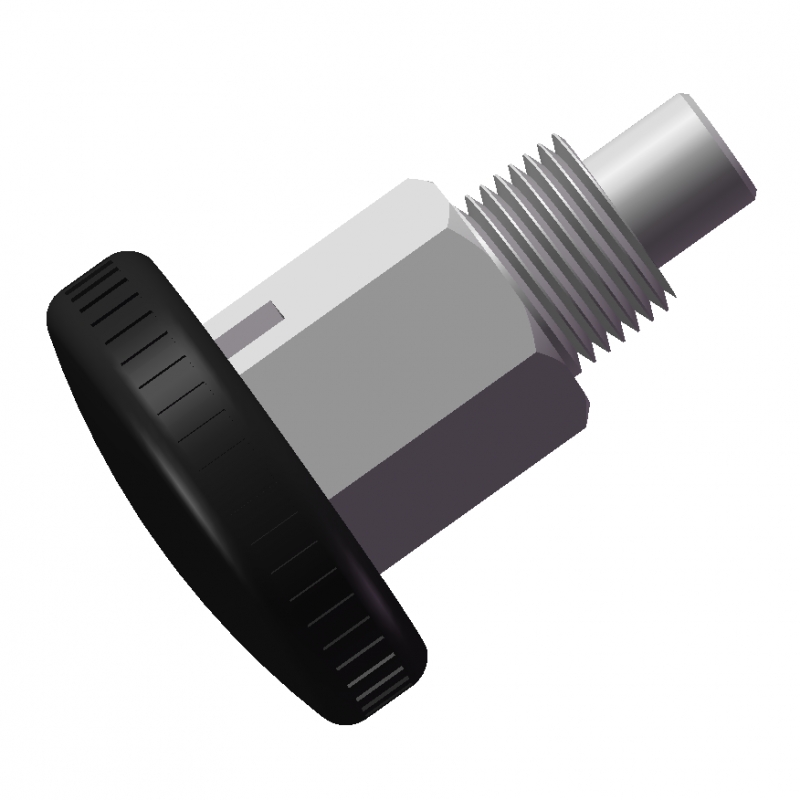

  • 303迷你型定止位分度销G2钢

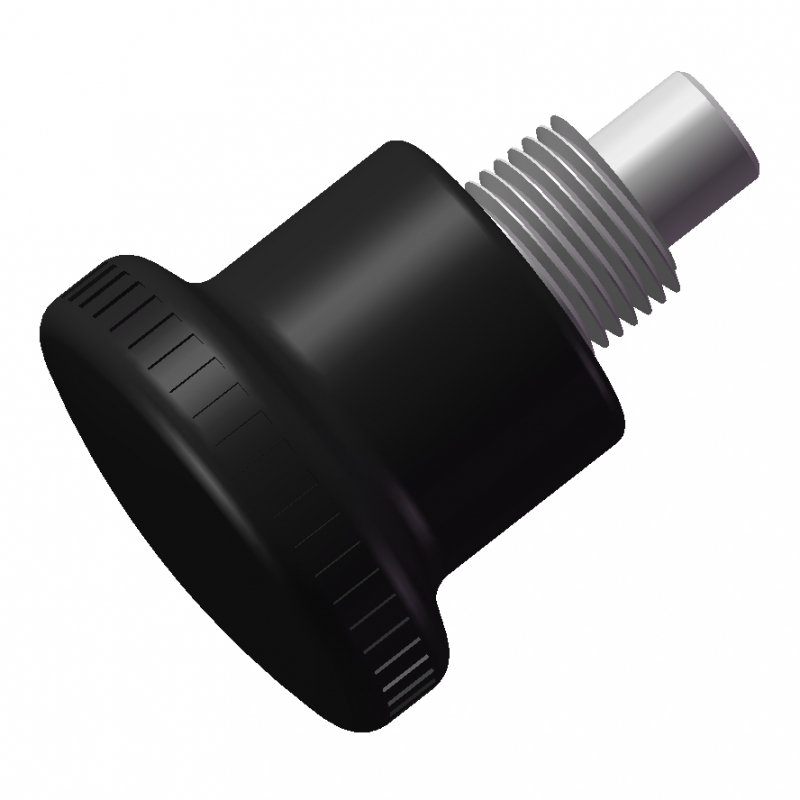

  • 303迷你型定止位分度销G3黑色
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

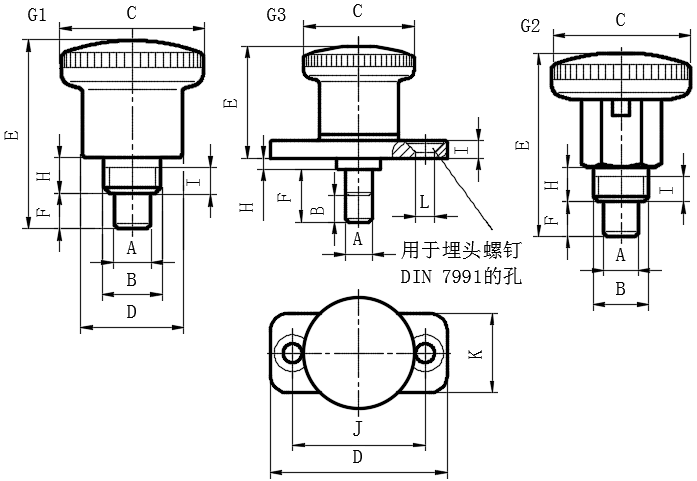

SKU
A
(销头直径)
B
C
D
E
F
(可用销长)
H
I
J
(J/K)
K
L
M
弹簧负载起始位置
弹簧负载终止位置
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV272-03190005 4.0 M8X0.75 21.0 15.0 26.5 5.0 5.0 3.5 10.0 - - - 4.5 12.0 G1 在线咨询 10
尚未登入
EV272-03200005 4.0 M8X0.75 21.0 - 26.5 5.0 5.0 3.5 10.0 - - - 4.5 12.0 G2 在线咨询 10
尚未登入
EV272-03220011 4.0 5.0 21.0 35.0 20.5 5.0 2.0 4.0 25.0 15.0 4.3 8.0 4.0 12.0 G3 在线咨询 10
尚未登入
EV272-03220012 4.0 5.0 21.0 35.0 20.5 10.0 2.0 4.0 25.0 15.0 4.3 8.0 4.0 21.0 G3 在线咨询 10
尚未登入
EV272-03190006 5.0 M8X0.75 21.0 15.0 26.5 5.0 5.0 3.5 10.0 - - - 4.5 12.0 G1 在线咨询 10
尚未登入
EV272-03200006 5.0 M8X0.75 21.0 - 26.5 5.0 5.0 3.5 10.0 - - - 4.5 12.0 G2 在线咨询 10
尚未登入
EV272-03220013 5.0 6.0 25.0 40.0 25.5 6.0 2.5 4.0 30.0 18.0 4.3 10.0 6.0 16.0 G3 在线咨询 10
尚未登入
EV272-03220014 5.0 6.0 25.0 40.0 25.5 12.0 2.5 4.0 30.0 18.0 4.3 10.0 6.0 16.0 G3 在线咨询 10
尚未登入
EV272-03220015 6.0 6.0 25.0 40.0 25.5 6.0 2.5 4.0 30.0 18.0 4.3 10.0 6.0 16.0 G3 在线咨询 10
尚未登入
EV272-03190007 6.0 M10X1 25.0 18.0 34.0 7.0 7.0 4.5 12.0 - - - 5.0 18.0 G1 在线咨询 10
尚未登入
EV272-03200007 6.0 M10X1 25.0 - 34.0 7.0 7.0 4.5 12.0 - - - 5.0 18.0 G2 在线咨询 10
尚未登入
EV272-03220016 6.0 6.0 25.0 40.0 25.5 12.0 2.5 4.0 30.0 18.0 4.3 10.0 6.0 16.0 G3 在线咨询 10
尚未登入
EV272-03190008 7.0 M10X1 25.0 18.0 34.0 7.0 7.0 4.5 12.0 - - - 5.0 18.0 G1 在线咨询 10
尚未登入
EV272-03200008 7.0 M10X1 25.0 - 34.0 7.0 7.0 4.5 12.0 - - - 5.0 18.0 G2 在线咨询 10
尚未登入
EV272-03220017 8.0 10.0 33.0 50.0 35.0 10.0 2.5 5.0 38.0 23.0 5.3 14.0 11.0 35.0 G3 在线咨询 10
尚未登入
EV272-03220018 8.0 10.0 33.0 50.0 35.0 20.0 2.5 5.0 38.0 23.0 5.3 14.0 11.0 35.0 G3 在线咨询 10
尚未登入
EV272-03220019 10.0 10.0 33.0 50.0 35.0 10.0 2.5 5.0 38.0 23.0 5.3 14.0 11.0 35.0 G3 在线咨询 10
尚未登入
EV272-03220020 10.0 10.0 33.0 50.0 35.0 20.0 2.5 5.0 38.0 23.0 5.3 14.0 11.0 35.0 G3 在线咨询 10
尚未登入
  • 基本信息
  • 技术信息
  • 附件信息
  • 附件信息
类型：

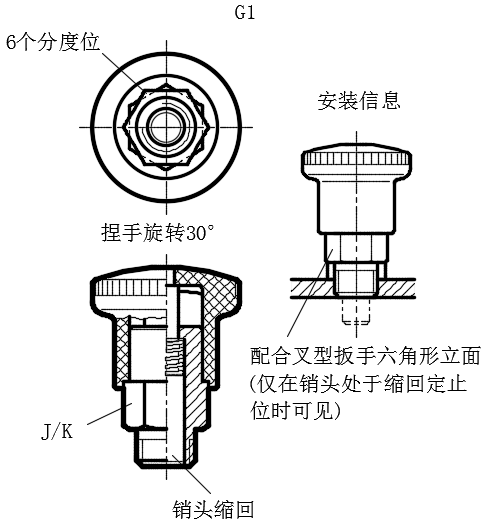

G1


带定止位；本体：钢制款式，镀锌，蓝钝处理；
塑料捏手(聚酰胺PA)：黑色亚光饰面，不可拆卸；

信息：适用于薄壁装配。插入锯齿形的捏手内部并由其固定。销头缩回时，锁紧螺母的扳手立面外露，因此可用叉形扳手方便地拧紧分度销。捏手可旋转30°，槽口会将销头固定在此位置。

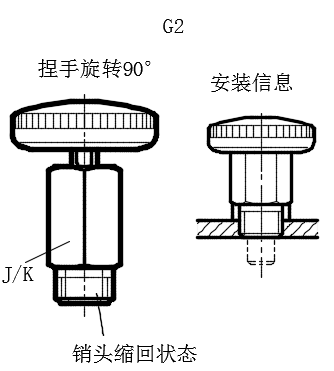

G2


带定止位；本体：钢制款式，镀锌，蓝钝处理；
塑料捏手(聚酰胺PA)：黑色亚光饰面，不可拆卸；

信息：小尺寸，安装在金属薄壁结构上；

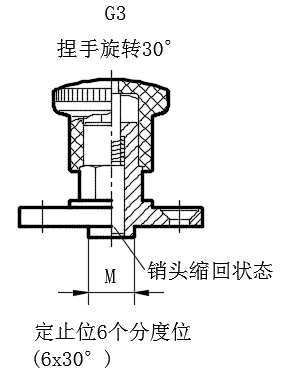

G3带定止位；
销体：压铸锌，喷塑涂层，黑色，纹理饰面；
销：AISI 303 不锈钢；
弹簧：AISI 301 不锈钢；
捏手：塑料(聚酰胺PA)，黑色，亚光饰面，不可拆卸；
信息：使用埋头螺钉安装。可在销头缩回后，将按钮转动30°，使用分度锁将其固定在“回缩”位置。


G1/G2/G3


塑料特性(参见P2)
额定负载信息(参见P3)

不锈钢特性(参见P4)


G3ISO-基本公差(参见P1)


ISO-基本公差P1.pdf

塑料特性P2.pdf

额定负载信息P3.pdf

不锈钢特性P4.pdf


G1/G2配合公差A=销0/-0.06，孔+0.05/+0.1
G3配合公差A=销h9，孔+0.03/+0.08
