锁定推入式隔离柱G19-G24

制式 公制
类型 弹性锁
颜色 尼龙本色
隔离柱材质 尼龙66(PA66)
隔离高度范围 30~40mm 20~30mm 10~20mm 0~10mm
上板孔径 3.18 4.0
下板孔径 2.54 3.18 4.0 4.75
描述 锁定推入式隔离柱G19-G24,
点击可见技术信息，图纸下载及3D演示

手机扫一扫

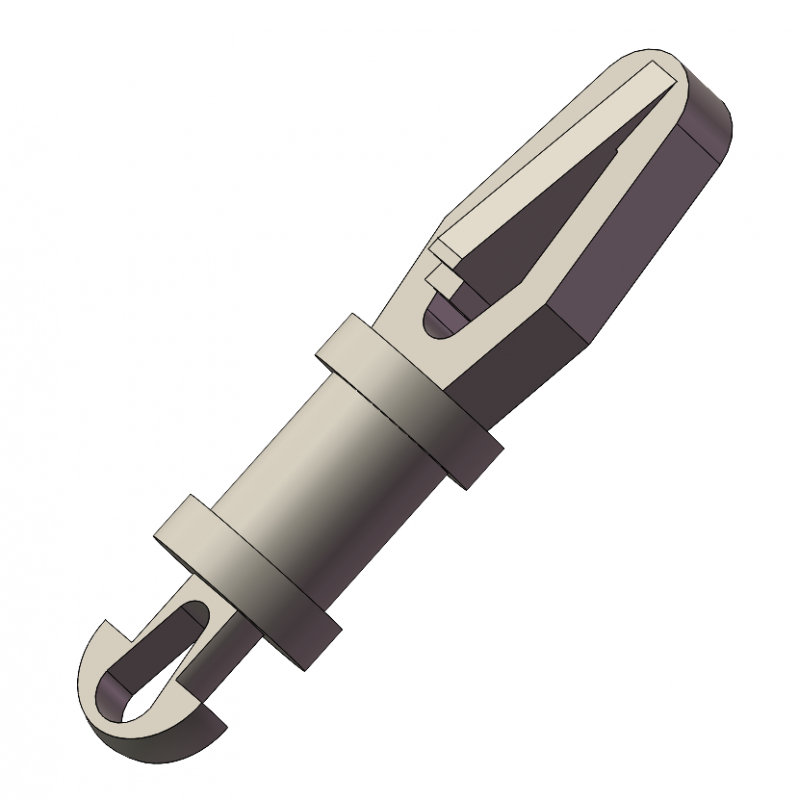

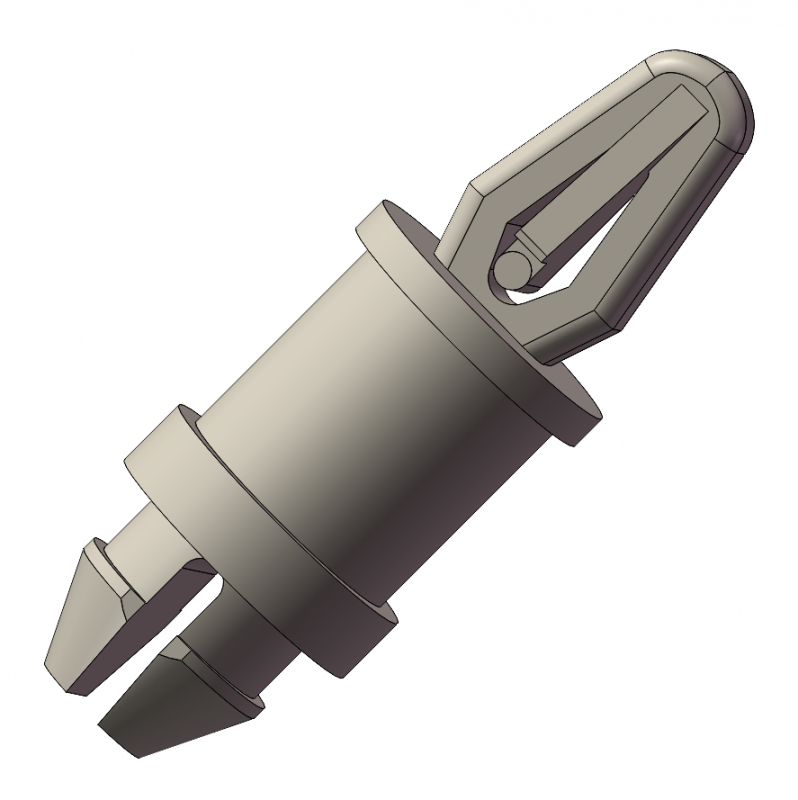

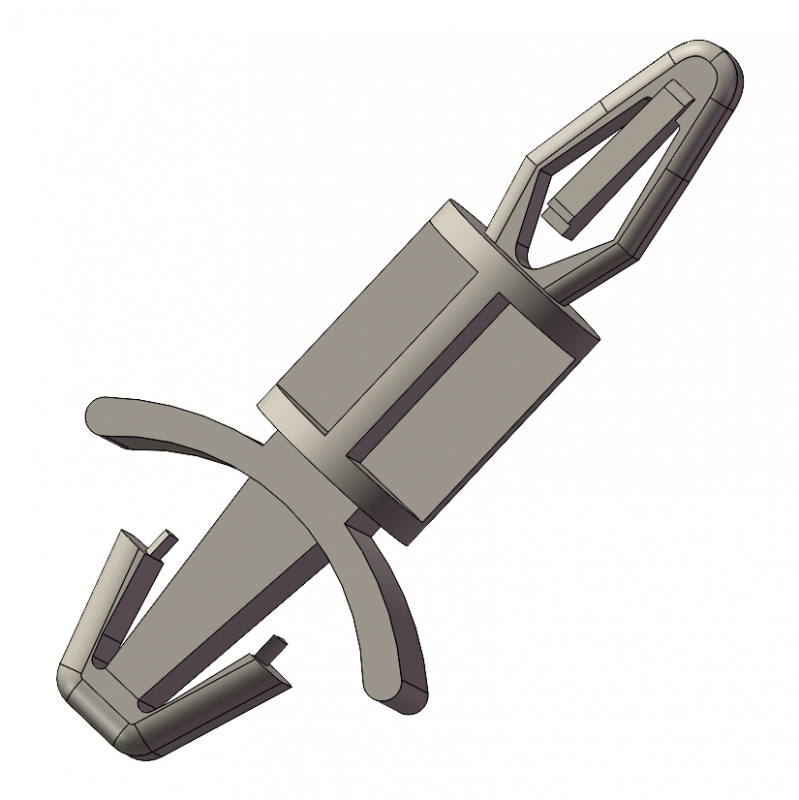

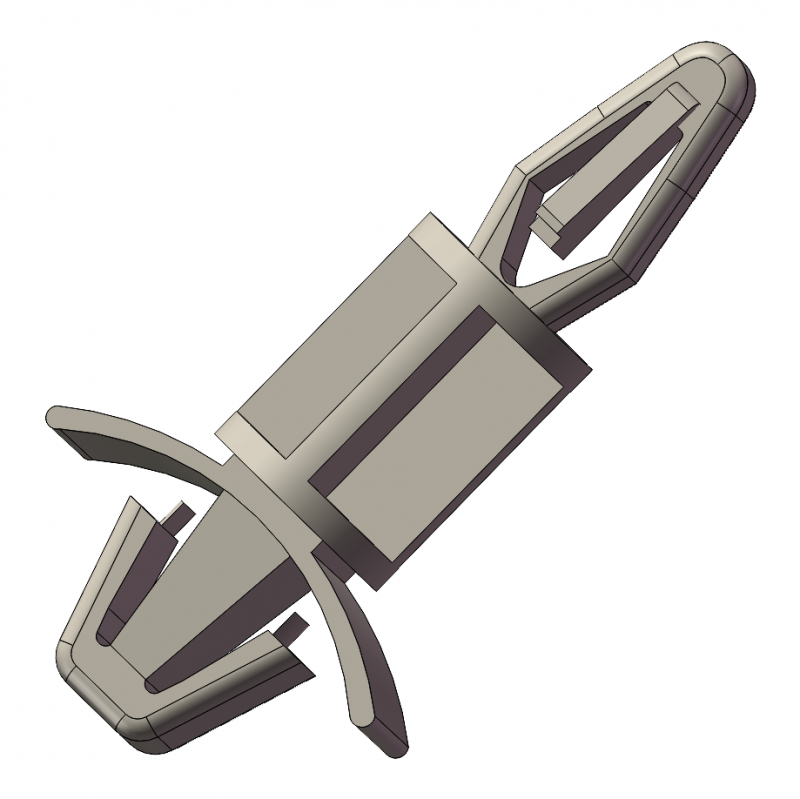

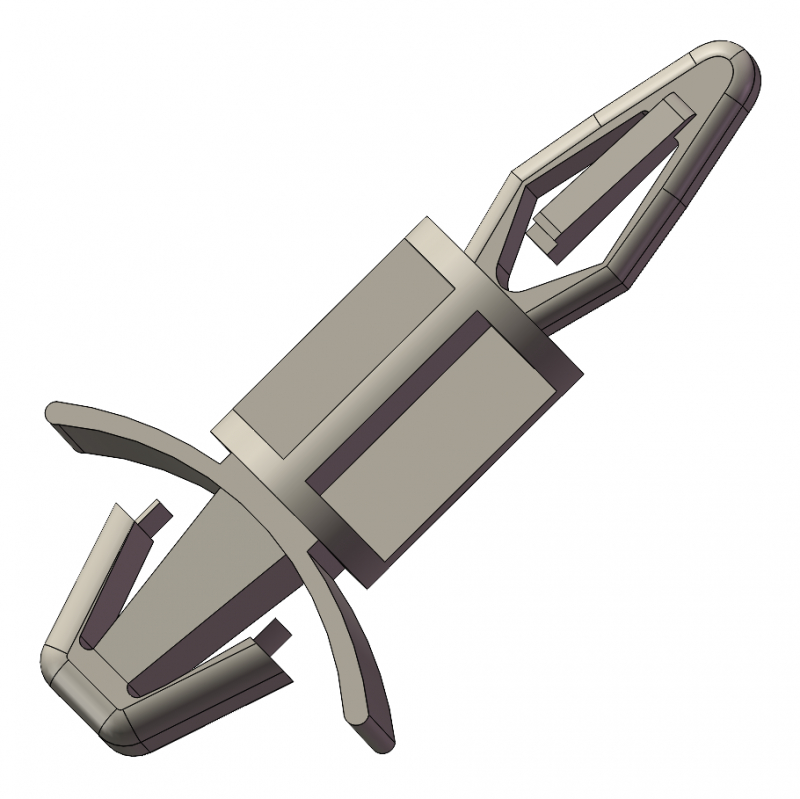

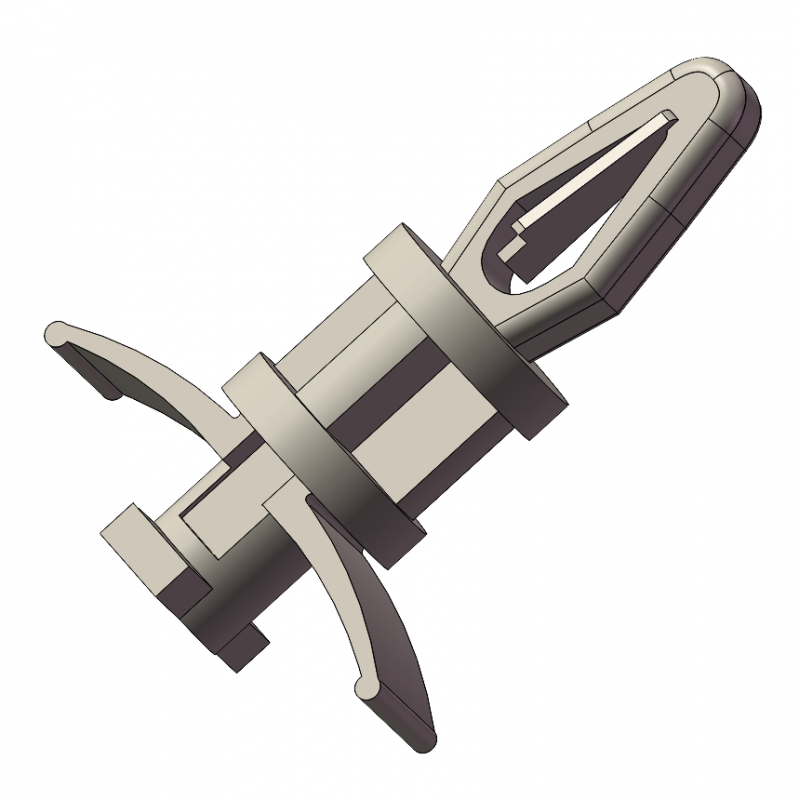

锁定推入式隔离柱G19-G24
  • 锁定推入式隔离柱G19-G24
  • 锁定推入式隔离柱G19-G24
  • 锁定推入式隔离柱G19-G24
  • 锁定推入式隔离柱G19-G24
  • 锁定推入式隔离柱G19-G24
  • 锁定推入式隔离柱G19-G24
  • G19
  • G20
  • G21
  • G22
  • G23
  • G24
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

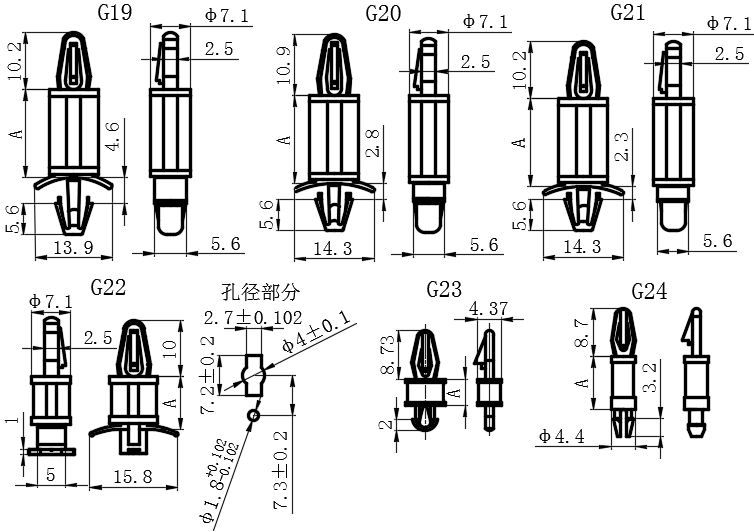

SKU
A
(隔离高度)
D1
(上板孔径)
D2
(下板孔径)
E1
(上板厚)
E2
(下板厚)
隔离高度范围
G类型
隔离柱材质
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV251-27000224 3.2 3.18 2.54 1.57 1.63max 0~10mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000079 3.2 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V2 尼龙66(PA66) 在线咨询 0
尚未登入
EV251-27000212 3.2 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000232 3.2 3.18±0.05 2.54±0.05 1.57 1.63 0~10mm G23 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000240 4.8 4.0 4.75 1.57 1.98-3.58 0~10mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000085 4.8 4.0 4.75 2.4 0.79-1.98 0~10mm G20 UL94 V2 尼龙66(PA66) 在线咨询 0
尚未登入
EV251-22040053 4.8 4.0 4.75 1.57 0.2-1.4 0~10mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000121 4.8 4.0 4.0 1.6 0.8-1.6 0~10mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000225 4.8 3.18 2.54 1.57 1.63max 0~10mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000202 4.8 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000213 4.8 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000233 4.8 3.18±0.05 2.54±0.05 1.57 1.63 0~10mm G23 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000251 4.8 4.0±0.08 4.75±0.08 1.57 1.98-3.56 0~10mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000276 4.8 4.0±0.08 4.75±0.08 2.36 0.79-1.98 0~10mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000241 6.4 4.0 4.75 1.57 1.98-3.58 0~10mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000264 6.4 4.0 4.75 2.4 0.79-1.98 0~10mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040054 6.4 4.0 4.75 1.57 0.2-1.4 0~10mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22000122 6.4 4.0 4.0 1.6 0.8-1.6 0~10mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000226 6.4 3.18 2.54 1.57 1.63max 0~10mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000203 6.4 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000214 6.4 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000234 6.4 3.18±0.05 2.54±0.05 1.57 1.63 0~10mm G23 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000252 6.4 4.0±0.08 4.75±0.08 1.57 1.98-3.56 0~10mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000277 6.4 4.0±0.08 4.75±0.08 2.36 0.79-1.98 0~10mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000242 7.9 4.0 4.75 1.57 1.98-3.58 0~10mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000265 7.9 4.0 4.75 2.4 0.79-1.98 0~10mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040055 7.9 4.0 4.75 1.57 0.2-1.4 0~10mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000123 7.9 4.0 4.0 1.6 0.8-1.6 0~10mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000227 7.9 3.18 2.54 1.57 1.63max 0~10mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000204 7.9 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000215 7.9 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000205 7.9 3.18±0.05 3.18±0.05 1.57 2.36 0~10mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000216 7.9 3.18±0.05 3.18±0.05 1.57 2.36 0~10mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000235 7.9 3.18±0.05 2.54±0.05 1.57 1.63 0~10mm G23 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000253 7.9 4.0±0.08 4.75±0.08 1.57 1.98-3.56 0~10mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000278 7.9 4.0±0.08 4.75±0.08 2.36 0.79-1.98 0~10mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000243 9.5 4.0 4.75 1.57 1.98-3.58 0~10mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000254 9.5 4.0 4.75 1.57 1.98-3.58 0~10mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000266 9.5 4.0 4.75 2.4 0.79-1.98 0~10mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040056 9.5 4.0 4.75 1.57 0.2-1.4 0~10mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22000124 9.5 4.0 4.0 1.6 0.8-1.6 0~10mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000228 9.5 3.18 2.54 1.57 1.63max 0~10mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000206 9.5 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000217 9.5 3.18 3.18 1.57 1.57 0~10mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000236 9.5 3.18±0.05 2.54±0.05 1.57 1.63 0~10mm G23 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000279 9.5 4.0±0.08 4.75±0.08 2.36 0.79-1.98 0~10mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000244 11.1 4.0 4.75 1.57 1.98-3.58 10~20mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000267 11.1 4.0 4.75 2.4 0.79-1.98 10~20mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040057 11.1 4.0 4.75 1.57 0.2-1.4 10~20mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22000125 11.1 4.0 4.0 1.6 0.8-1.6 10~20mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000229 11.1 3.18 2.54 1.57 1.63max 10~20mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000207 11.1 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000218 11.1 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000237 11.1 3.18±0.05 2.54±0.05 1.57 1.63 10~20mm G23 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000255 11.1 4.0±0.08 4.75±0.08 1.57 1.98-3.56 10~20mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000280 11.1 4.0±0.08 4.75±0.08 2.36 0.79-1.98 10~20mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000245 12.7 4.0 4.75 1.57 1.98-3.58 10~20mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000268 12.7 4.0 4.75 2.4 0.79-1.98 10~20mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040058 12.7 4.0 4.75 1.57 0.2-1.4 10~20mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000126 12.7 4.0 4.0 1.6 0.8-1.6 10~20mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000230 12.7 3.18 2.54 1.57 1.63max 10~20mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000208 12.7 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000219 12.7 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000238 12.7 3.18±0.05 2.54±0.05 1.57 1.63 10~20mm G23 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000256 12.7 4.0±0.08 4.75±0.08 1.57 1.98-3.56 10~20mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000281 12.7 4.0±0.08 4.75±0.08 2.36 0.79-1.98 10~20mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22030008 14.3 3.18 2.54 1.57 1.63max 10~20mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000209 14.3 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000220 14.3 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000083 15.9 4.0 4.75 1.57 1.98-3.58 10~20mm G19 UL94 V2 尼龙66(PA66) 在线咨询 0
尚未登入
EV251-27000257 15.9 4.0 4.75 1.57 1.98-3.58 10~20mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-27000269 15.9 4.0 4.75 2.4 0.79-1.98 10~20mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040059 15.9 4.0 4.75 1.57 0.2-1.4 10~20mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000114 15.9 4.0 4.0 1.6 0.8-1.6 10~20mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000231 15.9 3.18 2.54 1.57 1.63max 10~20mm G23 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000210 15.9 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000221 15.9 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000239 15.9 3.18±0.05 2.54±0.05 1.57 1.63 10~20mm G23 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000282 15.9 4.0±0.08 4.75±0.08 2.36 0.79-1.98 10~20mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000084 19.1 4.0 4.75 1.57 1.98-3.58 10~20mm G19 UL94 V2 尼龙66(PA66) 在线咨询 0
尚未登入
EV251-27000270 19.1 4.0 4.75 2.4 0.79-1.98 10~20mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040060 19.1 4.0 4.75 1.57 0.2-1.4 10~20mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000115 19.1 4.0 4.0 1.6 0.8-1.6 10~20mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000080 19.1 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V2 尼龙66(PA66) 在线咨询 0
尚未登入
EV251-27000222 19.1 3.18 3.18 1.57 1.57 10~20mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000258 19.1 4.0±0.08 4.75±0.08 1.57 1.98-3.56 10~20mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000283 19.1 4.0±0.08 4.75±0.08 2.36 0.79-1.98 10~20mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000246 22.2 4.0 4.75 1.57 1.98-3.58 20~30mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000271 22.2 4.0 4.75 2.4 0.79-1.98 20~30mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040061 22.2 4.0 4.75 1.57 0.2-1.4 20~30mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000116 22.2 4.0 4.0 1.6 0.8-1.6 20~30mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000211 22.2 3.18 3.18 1.57 1.57 20~30mm G24 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000223 22.2 3.18 3.18 1.57 1.57 20~30mm G24 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000259 22.2 4.0±0.08 4.75±0.08 1.57 1.98-3.56 20~30mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000284 22.2 4.0±0.08 4.75±0.08 2.36 0.79-1.98 20~30mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000247 25.4 4.0 4.75 1.57 1.98-3.58 20~30mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000272 25.4 4.0 4.75 2.4 0.79-1.98 20~30mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040062 25.4 4.0 4.75 1.57 0.2-1.4 20~30mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000117 25.4 4.0 4.0 1.6 0.8-1.6 20~30mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000260 25.4 4.0±0.08 4.75±0.08 1.57 1.98-3.56 20~30mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000285 25.4 4.0±0.08 4.75±0.08 2.36 0.79-1.98 20~30mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000248 28.6 4.0 4.75 1.57 1.98-3.58 20~30mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000273 28.6 4.0 4.75 2.4 0.79-1.98 20~30mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000286 28.6 4.0 4.75 2.4 0.79-1.98 20~30mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
尚未登入
EV251-22040063 28.6 4.0 4.75 1.57 0.2-1.4 20~30mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000118 28.6 4.0 4.0 1.6 0.8-1.6 20~30mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000261 28.6 4.0±0.08 4.75±0.08 1.57 1.98-3.56 20~30mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000249 31.7 4.0 4.75 1.57 1.98-3.58 30~40mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000274 31.7 4.0 4.75 2.4 0.79-1.98 30~40mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040064 31.7 4.0 4.75 1.57 0.2-1.4 30~40mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000119 31.7 4.0 4.0 1.6 0.8-1.6 30~40mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000262 31.7 4.0±0.08 4.75±0.08 1.57 1.98-3.56 30~40mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000287 31.7 4.0±0.08 4.75±0.08 2.36 0.79-1.98 30~40mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000275 34.9 4.0 4.75 2.4 0.79-1.98 30~40mm G20 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22040065 34.9 4.0 4.75 1.57 0.2-1.4 30~40mm G21 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-22000120 34.9 4.0 4.0 1.6 0.8-1.6 30~40mm G22 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000250 34.9 4.0±0.08 4.75±0.08 1.57 1.98-3.56 30~40mm G19 UL94 V2 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000263 34.9 4.0±0.08 4.75±0.08 1.57 1.98-3.56 30~40mm G19 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
EV251-27000288 34.9 4.0±0.08 4.75±0.08 2.36 0.79-1.98 30~40mm G20 UL94 V0 尼龙66(PA66) 在线咨询 1000
金额为空
  • 基本信息

G19/G20/G21：上板孔径D1±0.08，下板孔径D2±0.08；

G22：上板孔径D1±0.08，下板孔径D2±0.1；

G23/G24：上板孔径D1±0.05，下板孔径D2±0.05。
