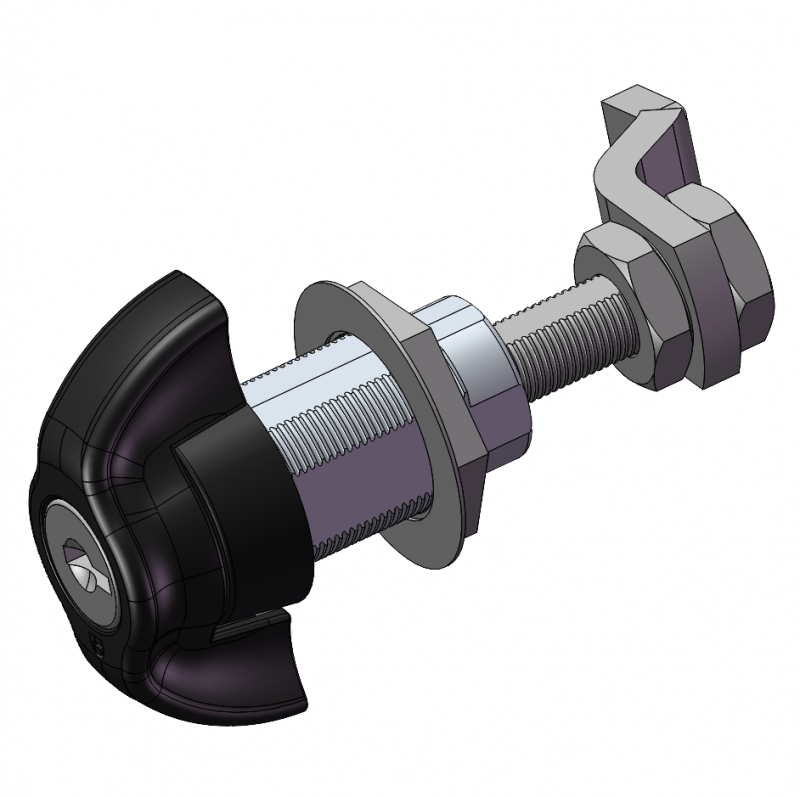

翼型手柄压缩式门锁01型

制式 公制
进入限制 钥匙锁定 无限制
锁材质 锌合金
描述 翼型手柄压缩式门锁01型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
翼型手柄压缩式门锁01型
  • 翼型手柄压缩式门锁01型
  • 翼型手柄压缩式门锁01型
  • 不带锁芯
  • 带锁芯
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
(长度)
B
C
D
(间距)
E
(锁舌款式)
F
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-27001584 89.3 28.0 55.7 11.4-27.2/66.3-76.2 正向/反向 不带锁芯 在线咨询 1
金额为空
EV195-27001590 89.3 28.0 55.7 11.4-27.2/66.3-76.2 正向/反向 带锁芯 在线咨询 1
金额为空
EV195-27001586 89.3 28.0 55.7 38.9-54.6 直立 不带锁芯 在线咨询 1
金额为空
EV195-27001592 89.3 28.0 55.7 38.9-54.6 直立 带锁芯 在线咨询 1
金额为空
EV195-27001585 89.3 28.0 55.7 25.4-41.1/52.6-68.3 正向/反向 不带锁芯 在线咨询 1
金额为空
EV195-27001591 89.3 28.0 55.7 25.4-41.1/52.6-68.3 正向/反向 带锁芯 在线咨询 1
金额为空
  • 附件信息

锌合金锁壳、锁芯; 喷塑亚光黑或电镀亮铬, 镀锌锁舌和转轴。
