转动式门锁05型

制式 公制
锁定级数 双级
锁材质 钢制 不锈钢
表面处理 镀锌
描述 转动式门锁05型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
转动式门锁05型
  • 转动式门锁05型
  • 转动式门锁05型
  • 转动式门锁05型

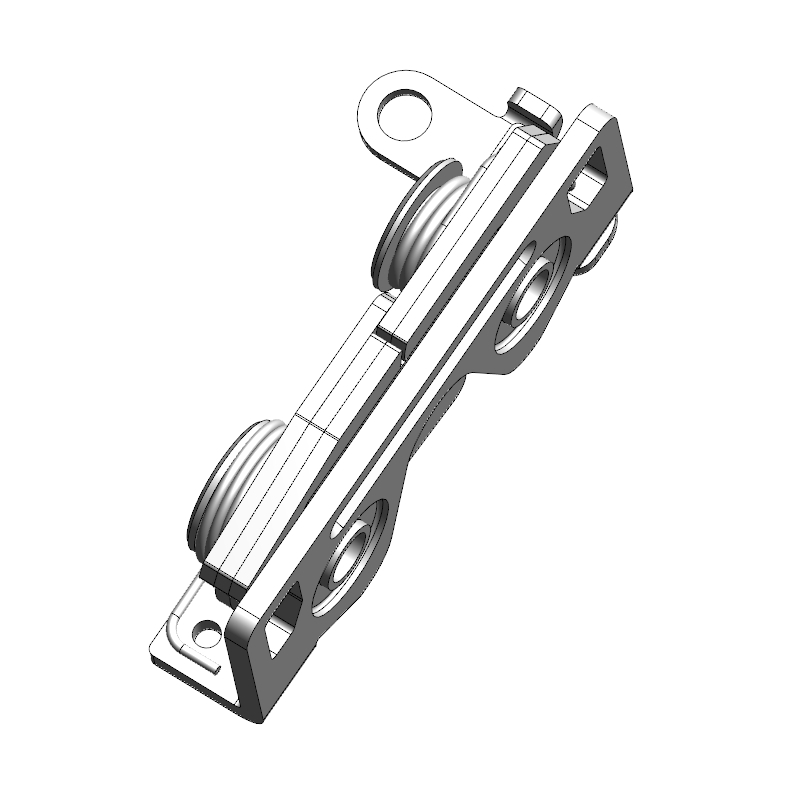

  • 垂直

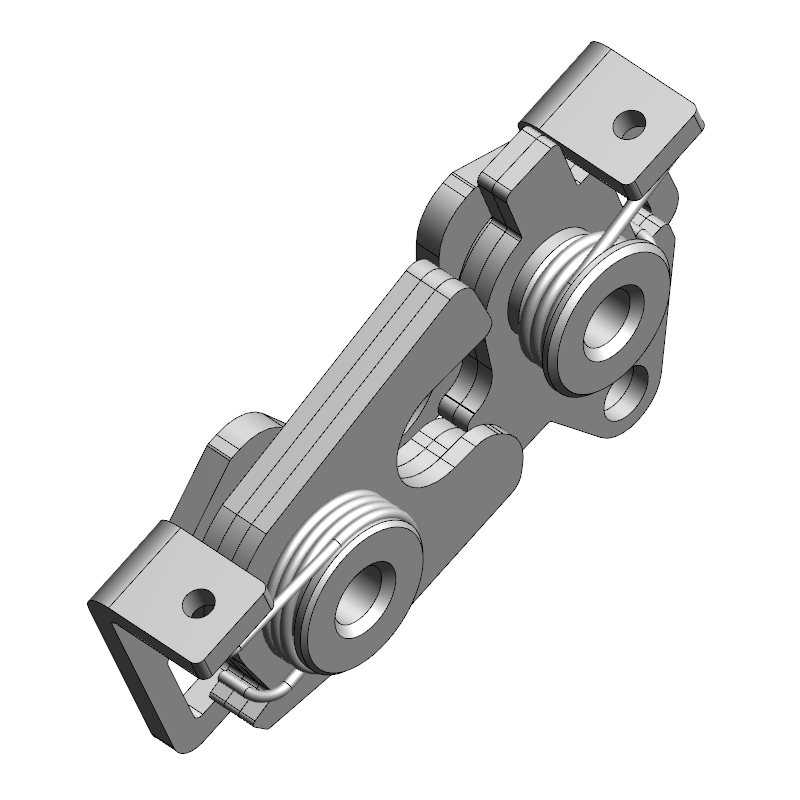

  • 底部

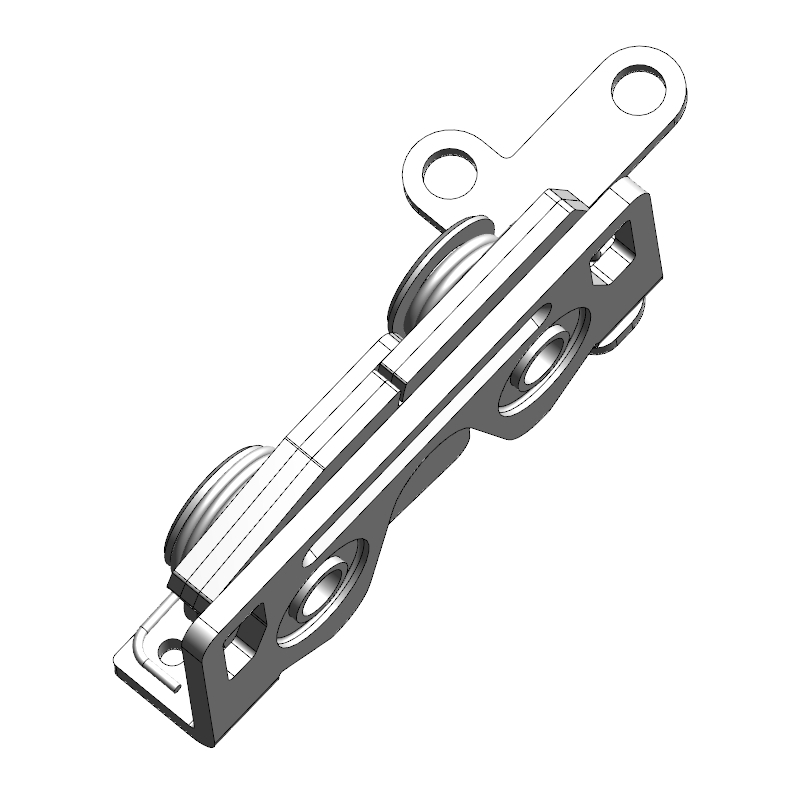

  • 双点
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

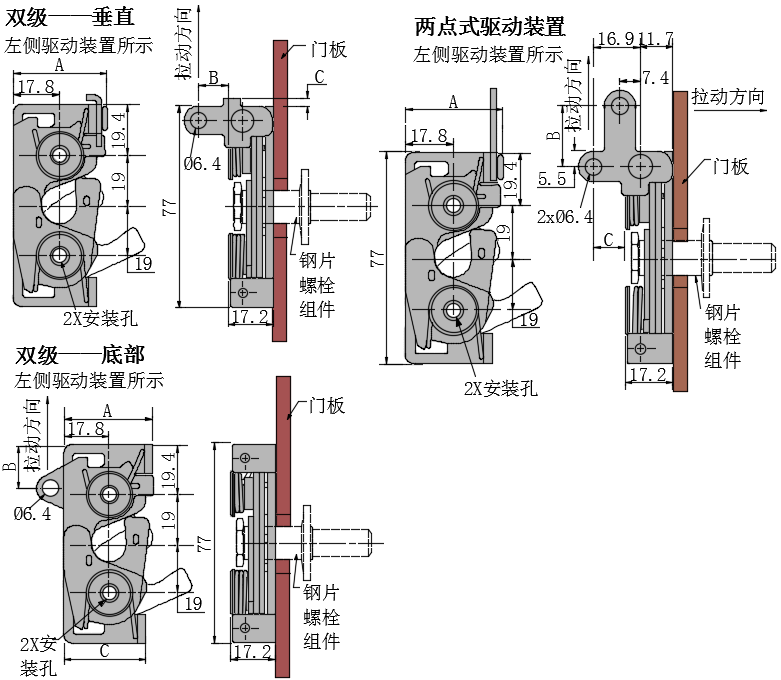

SKU
A
B
C
D
(杆类型)
E
(安装类型)
F
(安装类型)
材料
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-01440001 35.7 11.4 3.5 垂直 7.2通孔 双级,右侧 在线咨询 1
尚未登入
EV195-01440002 35.7 11.4 3.5 垂直 7.2通孔 双级,右侧 不锈钢 在线咨询 1
尚未登入
EV195-01440003 35.7 22.0 11.4 双点 7.2通孔 双级,右侧 在线咨询 1
尚未登入
EV195-01440004 35.7 22.0 11.4 双点 7.2通孔 双级,右侧 不锈钢 在线咨询 1
金额为空
EV195-01440005 34.8 17.6 31.8 底部 7.2通孔 双级,右侧 在线咨询 1
尚未登入
EV195-01440006 34.8 17.6 31.8 底部 7.2通孔 双级,右侧 不锈钢 在线咨询 1
金额为空
EV195-01440019 35.7 11.4 3.5 垂直 7.2通孔 双级,左侧 在线咨询 1
尚未登入
EV195-01440020 35.7 11.4 3.5 垂直 7.2通孔 双级,左侧 不锈钢 在线咨询 1
金额为空
EV195-01440021 35.7 22.0 11.4 双点 7.2通孔 双级,左侧 在线咨询 1
金额为空
EV195-01440022 35.7 22.0 11.4 双点 7.2通孔 双级,左侧 不锈钢 在线咨询 1
金额为空
EV195-01440023 34.8 17.6 31.8 底部 7.2通孔 双级,左侧 在线咨询 1
尚未登入
EV195-01440024 34.8 17.6 31.8 底部 7.2通孔 双级,左侧 不锈钢 在线咨询 1
金额为空
EV195-01440007 35.7 11.4 3.5 垂直 1/4-20螺纹 双级,右侧 在线咨询 1
金额为空
EV195-01440008 35.7 11.4 3.5 垂直 1/4-20螺纹 双级,右侧 不锈钢 在线咨询 1
金额为空
EV195-01440009 35.7 22.0 11.4 双点 1/4-20螺纹 双级,右侧 在线咨询 1
金额为空
EV195-01440010 35.7 22.0 11.4 双点 1/4-20螺纹 双级,右侧 不锈钢 在线咨询 1
金额为空
EV195-01440011 34.8 17.6 31.8 底部 1/4-20螺纹 双级,右侧 在线咨询 1
金额为空
EV195-01440012 34.8 17.6 31.8 底部 1/4-20螺纹 双级,右侧 不锈钢 在线咨询 1
金额为空
EV195-01440025 35.7 11.4 3.5 垂直 1/4-20螺纹 双级,左侧 在线咨询 1
金额为空
EV195-01440026 35.7 11.4 3.5 垂直 1/4-20螺纹 双级,左侧 不锈钢 在线咨询 1
金额为空
EV195-01440027 35.7 22.0 11.4 双点 1/4-20螺纹 双级,左侧 在线咨询 1
金额为空
EV195-01440028 35.7 22.0 11.4 双点 1/4-20螺纹 双级,左侧 不锈钢 在线咨询 1
金额为空
EV195-01440029 34.8 17.6 31.8 底部 1/4-20螺纹 双级,左侧 在线咨询 1
金额为空
EV195-01440030 34.8 17.6 31.8 底部 1/4-20螺纹 双级,左侧 不锈钢 在线咨询 1
金额为空
EV195-01440013 35.7 11.4 3.5 垂直 M6X1螺纹 双级,右侧 在线咨询 1
尚未登入
EV195-01440014 35.7 11.4 3.5 垂直 M6X1螺纹 双级,右侧 不锈钢 在线咨询 1
尚未登入
EV195-01440015 35.7 22.0 11.4 双点 M6X1螺纹 双级,右侧 在线咨询 1
金额为空
EV195-01440016 35.7 22.0 11.4 双点 M6X1螺纹 双级,右侧 不锈钢 在线咨询 1
金额为空
EV195-01440017 34.8 17.6 31.8 底部 M6X1螺纹 双级,右侧 在线咨询 1
金额为空
EV195-01440018 34.8 17.6 31.8 底部 M6X1螺纹 双级,右侧 不锈钢 在线咨询 1
金额为空
EV195-01440031 35.7 11.4 3.5 垂直 M6X1螺纹 双级,左侧 在线咨询 1
尚未登入
EV195-01440032 35.7 11.4 3.5 垂直 M6X1螺纹 双级,左侧 不锈钢 在线咨询 1
尚未登入
EV195-01440033 35.7 22.0 11.4 双点 M6X1螺纹 双级,左侧 在线咨询 1
尚未登入
EV195-01440034 35.7 22.0 11.4 双点 M6X1螺纹 双级,左侧 不锈钢 在线咨询 1
金额为空
EV195-01440035 34.8 17.6 31.8 底部 M6X1螺纹 双级,左侧 在线咨询 1
金额为空
EV195-01440036 34.8 17.6 31.8 底部 M6X1螺纹 双级,左侧 不锈钢 在线咨询 1
金额为空
  • 基本信息
  • 附件信息
单点或多点锁定能力

可与多种手驱动装置配合使用
符合EN4554-3   E60标准(标准版本)
符合FMVSS   206标准

材料和表面处理:


钢,镀锌或不锈钢


性能参数:


平均极限载荷:10675N,在支架作用下为14230N。
附件:

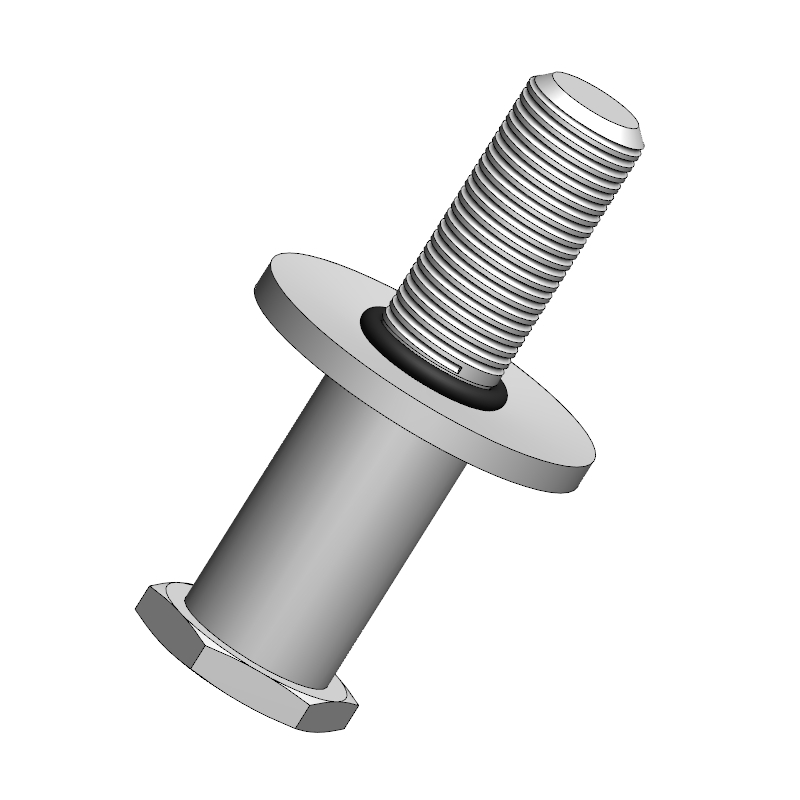

转动式门锁05型钢片螺栓



线缆和固定夹


安装说明及附件参见转动式门锁配件


转动式门锁配件.pdf
