首页
工业用机械式门锁
转动式门锁
收藏产品

转动式门锁03型

制式 公制
表面处理 钝化处理 镀锌
锁定级数 双级 单级
锁材质 钢制 不锈钢
描述 转动式门锁03型,
点击可见技术信息，图纸下载及3D演示

手机扫一扫

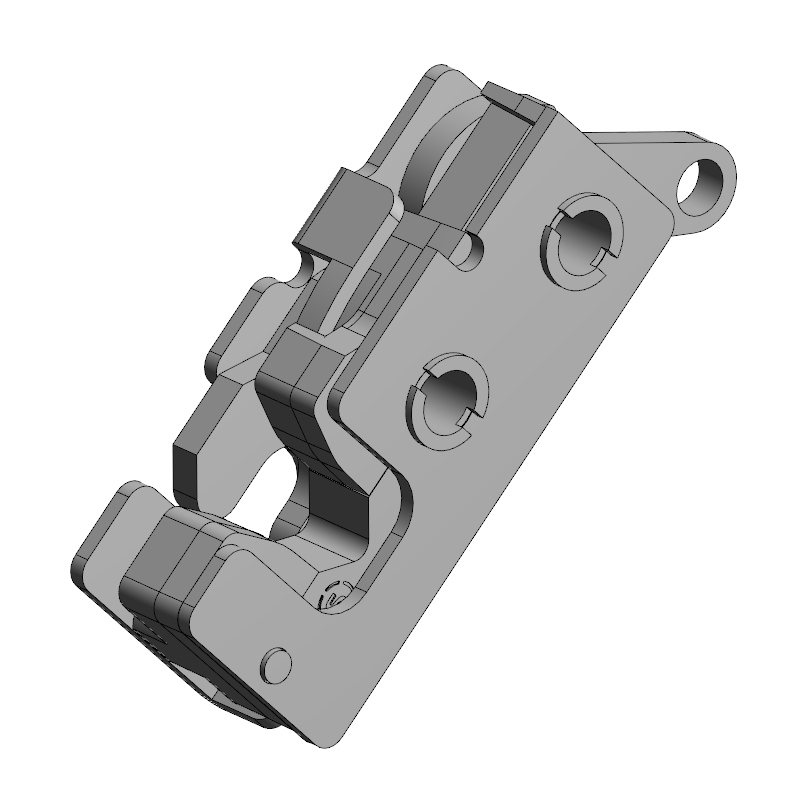

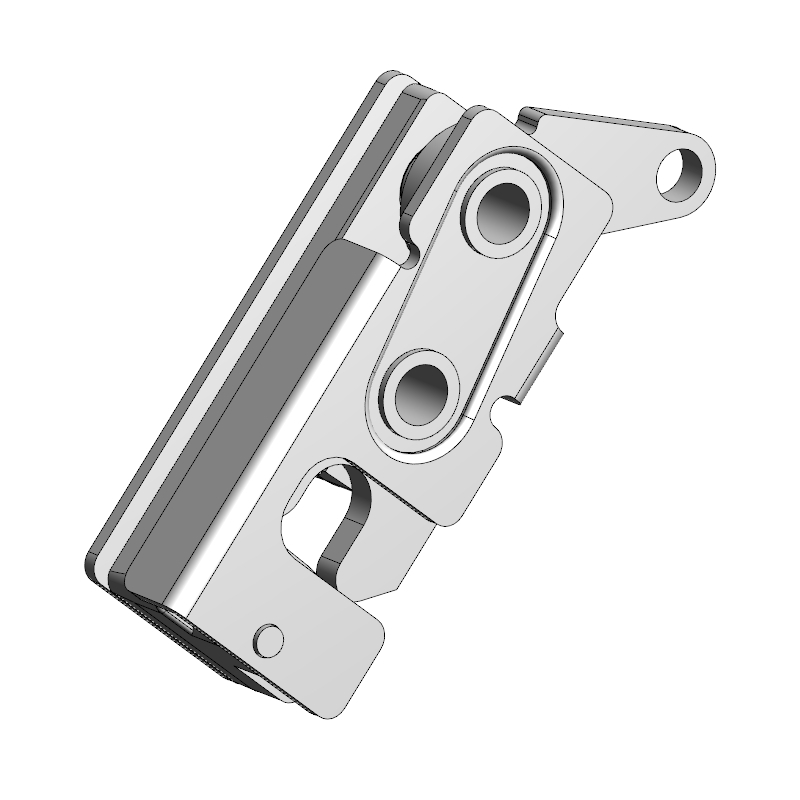

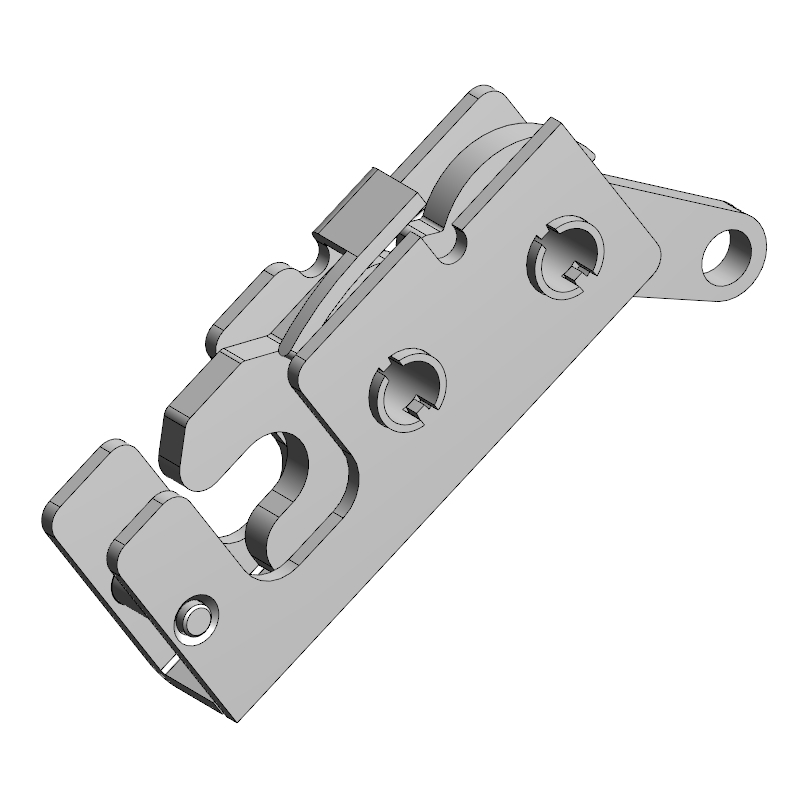

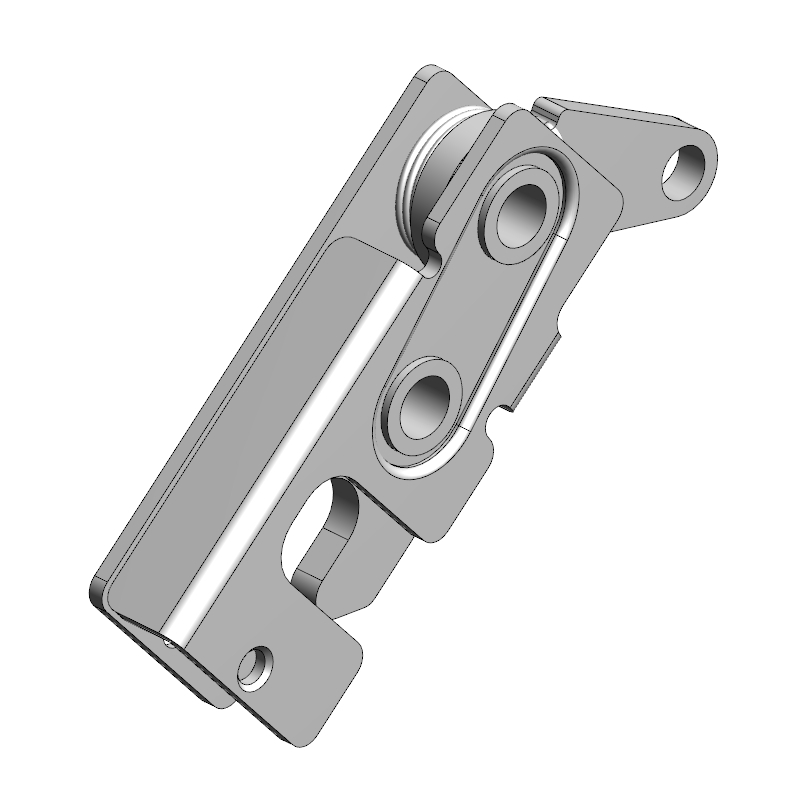

转动式门锁03型
  • 转动式门锁03型
  • 转动式门锁03型
  • 转动式门锁03型
  • 转动式门锁03型

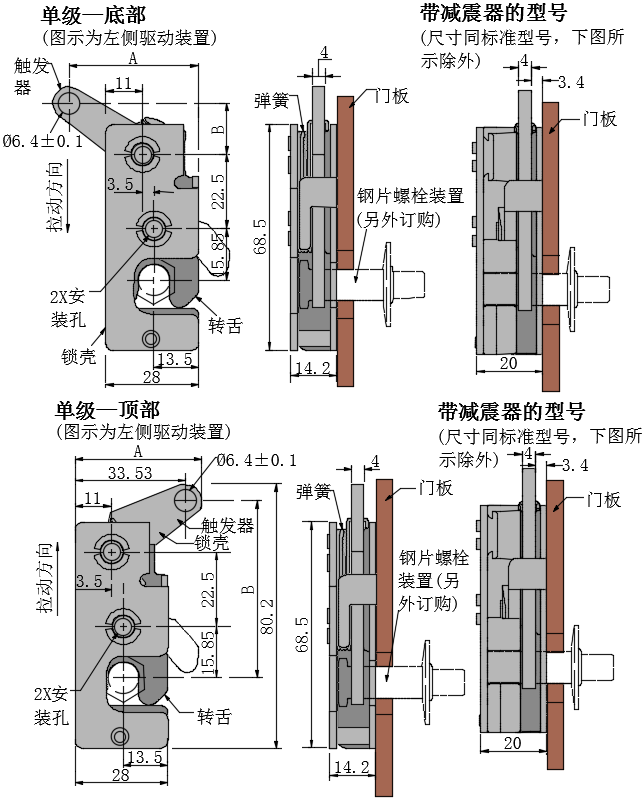

  • 底部标准
  • 底部带减震器
  • 顶部标准
  • 顶部带减震器
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

SKU
A
B
C
(基座类型)
D
(杆类型)
E
(安装类型)
F
(级与驱动装置)
材料
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-01011860 39.2±0.1 15.5±1 标准 底部 7.2通孔 单级，右侧 钢 在线咨询 1
尚未登入
EV195-01011861 39.2±0.2 15.5±2 标准 底部 7.2通孔 单级，右侧 不锈钢 在线咨询 1
尚未登入
EV195-01011862 39.2±0.1 15.5±1 带减震器 底部 7.2通孔 单级，右侧 钢 在线咨询 1
尚未登入
EV195-01011863 39.2±0.2 15.5±2 带减震器 底部 7.2通孔 单级，右侧 不锈钢 在线咨询 1
尚未登入
EV195-01011864 38.0 53.9 标准 顶部 7.2通孔 单级，右侧 钢 在线咨询 1
尚未登入
EV195-01011865 38.0 53.9 标准 顶部 7.2通孔 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011866 38.0 53.9 带减震器 顶部 7.2通孔 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011867 38.0 53.9 带减震器 顶部 7.2通孔 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011884 39.2±0.1 15.5±1 标准 底部 7.2通孔 单级，左侧 钢 在线咨询 1
尚未登入
EV195-01011885 39.2±0.2 15.5±2 标准 底部 7.2通孔 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011886 39.2±0.1 15.5±1 带减震器 底部 7.2通孔 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011887 39.2±0.2 15.5±2 带减震器 底部 7.2通孔 单级，左侧 不锈钢 在线咨询 1
尚未登入
EV195-01011888 38.0 53.9 标准 顶部 7.2通孔 单级，左侧 钢 在线咨询 1
尚未登入
EV195-01011889 38.0 53.9 标准 顶部 7.2通孔 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011890 38.0 53.9 带减震器 顶部 7.2通孔 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011891 38.0 53.9 带减震器 顶部 7.2通孔 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011908 39.2±0.1 15.5±1 标准 底部 7.2通孔 双级，右侧 钢 在线咨询 1
尚未登入
EV195-01011909 39.2±0.2 15.5±2 标准 底部 7.2通孔 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011910 39.2±0.1 15.5±1 带减震器 底部 7.2通孔 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011911 39.2±0.2 15.5±2 带减震器 底部 7.2通孔 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011912 38.0 53.9 标准 顶部 7.2通孔 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011913 38.0 53.9 标准 顶部 7.2通孔 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011914 38.0 53.9 带减震器 顶部 7.2通孔 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011915 38.0 53.9 带减震器 顶部 7.2通孔 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011932 39.2±0.1 15.5±1 标准 底部 7.2通孔 双级，左侧 钢 在线咨询 1
尚未登入
EV195-01011933 39.2±0.2 15.5±2 标准 底部 7.2通孔 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011934 39.2±0.1 15.5±1 带减震器 底部 7.2通孔 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011935 39.2±0.2 15.5±2 带减震器 底部 7.2通孔 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011936 38.0 53.9 标准 顶部 7.2通孔 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011937 38.0 53.9 标准 顶部 7.2通孔 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011938 38.0 53.9 带减震器 顶部 7.2通孔 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011939 38.0 53.9 带减震器 顶部 7.2通孔 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011868 39.2±0.1 15.5±1 标准 底部 1/4-20螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011869 39.2±0.2 15.5±2 标准 底部 1/4-20螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011870 39.2±0.1 15.5±1 带减震器 底部 1/4-20螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011871 39.2±0.2 15.5±2 带减震器 底部 1/4-20螺纹 单级，右侧 不锈钢 在线咨询 1
尚未登入
EV195-01011872 38.0 53.9 标准 顶部 1/4-20螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011873 38.0 53.9 标准 顶部 1/4-20螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011874 38.0 53.9 带减震器 顶部 1/4-20螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011875 38.0 53.9 带减震器 顶部 1/4-20螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011892 39.2±0.1 15.5±1 标准 底部 1/4-20螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011893 39.2±0.2 15.5±2 标准 底部 1/4-20螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011894 39.2±0.1 15.5±1 带减震器 底部 1/4-20螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011895 39.2±0.2 15.5±2 带减震器 底部 1/4-20螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011896 38.0 53.9 标准 顶部 1/4-20螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011897 38.0 53.9 标准 顶部 1/4-20螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011898 38.0 53.9 带减震器 顶部 1/4-20螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011899 38.0 53.9 带减震器 顶部 1/4-20螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011916 39.2±0.1 15.5±1 标准 底部 1/4-20螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011917 39.2±0.2 15.5±2 标准 底部 1/4-20螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011918 39.2±0.1 15.5±1 带减震器 底部 1/4-20螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011919 39.2±0.2 15.5±2 带减震器 底部 1/4-20螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011920 38.0 53.9 标准 顶部 1/4-20螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011921 38.0 53.9 标准 顶部 1/4-20螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011922 38.0 53.9 带减震器 顶部 1/4-20螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011923 38.0 53.9 带减震器 顶部 1/4-20螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011940 39.2±0.1 15.5±1 标准 底部 1/4-20螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011941 39.2±0.2 15.5±2 标准 底部 1/4-20螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011942 39.2±0.1 15.5±1 带减震器 底部 1/4-20螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011943 39.2±0.2 15.5±2 带减震器 底部 1/4-20螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011944 38.0 53.9 标准 顶部 1/4-20螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011945 38.0 53.9 标准 顶部 1/4-20螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011946 38.0 53.9 带减震器 顶部 1/4-20螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011947 38.0 53.9 带减震器 顶部 1/4-20螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011876 39.2±0.1 15.5±1 标准 底部 M6X1螺纹 单级，右侧 钢 在线咨询 1
尚未登入
EV195-01011877 39.2±0.2 15.5±2 标准 底部 M6X1螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011878 39.2±0.1 15.5±1 带减震器 底部 M6X1螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011879 39.2±0.2 15.5±2 带减震器 底部 M6X1螺纹 单级，右侧 不锈钢 在线咨询 1
尚未登入
EV195-01011880 38.0 53.9 标准 顶部 M6X1螺纹 单级，右侧 钢 在线咨询 1
尚未登入
EV195-01011881 38.0 53.9 标准 顶部 M6X1螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011882 38.0 53.9 带减震器 顶部 M6X1螺纹 单级，右侧 钢 在线咨询 1
尚未登入
EV195-01011883 38.0 53.9 带减震器 顶部 M6X1螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011900 39.2±0.1 15.5±1 标准 底部 M6X1螺纹 单级，左侧 钢 在线咨询 1
尚未登入
EV195-01011901 39.2±0.2 15.5±2 标准 底部 M6X1螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011902 39.2±0.1 15.5±1 带减震器 底部 M6X1螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011903 39.2±0.2 15.5±2 带减震器 底部 M6X1螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011904 38.0 53.9 标准 顶部 M6X1螺纹 单级，左侧 钢 在线咨询 1
尚未登入
EV195-01011905 38.0 53.9 标准 顶部 M6X1螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011906 38.0 53.9 带减震器 顶部 M6X1螺纹 单级，左侧 钢 在线咨询 1
尚未登入
EV195-01011907 38.0 53.9 带减震器 顶部 M6X1螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011924 39.2±0.1 15.5±1 标准 底部 M6X1螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011925 39.2±0.2 15.5±2 标准 底部 M6X1螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011926 39.2±0.1 15.5±1 带减震器 底部 M6X1螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011927 39.2±0.2 15.5±2 带减震器 底部 M6X1螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011928 38.0 53.9 标准 顶部 M6X1螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011929 38.0 53.9 标准 顶部 M6X1螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011930 38.0 53.9 带减震器 顶部 M6X1螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011931 38.0 53.9 带减震器 顶部 M6X1螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011948 39.2±0.1 15.5±1 标准 底部 M6X1螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011949 39.2±0.2 15.5±2 标准 底部 M6X1螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011950 39.2±0.1 15.5±1 带减震器 底部 M6X1螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011951 39.2±0.2 15.5±2 带减震器 底部 M6X1螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011952 38.0 53.9 标准 顶部 M6X1螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011953 38.0 53.9 标准 顶部 M6X1螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011954 38.0 53.9 带减震器 顶部 M6X1螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011955 38.0 53.9 带减震器 顶部 M6X1螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
  • 基本信息
单点或多点锁定能力
可与多种手驱动装置配合使用
符合EN4554-3   E60标准(标准版本)
内置缓冲垫款式具有抗震特性
材料和表面处理:

钢，镀锌或304不锈钢，钝化
性能参数:

平均极限载荷：3600N
附件:


线缆和固定夹

安装说明及附件参见转动式门锁配件


转动式门锁配件.pdf
