工业用机械式门锁
转动式门锁
收藏产品

转动式门锁02型

制式 公制
表面处理 钝化处理 镀锌
锁定级数 双级 单级
锁材质 钢制 不锈钢
描述 转动式门锁02型,
点击可见技术信息，图纸下载及3D演示

手机扫一扫
转动式门锁02型
  • 转动式门锁02型
  • 转动式门锁02型
  • 转动式门锁02型
  • 转动式门锁02型

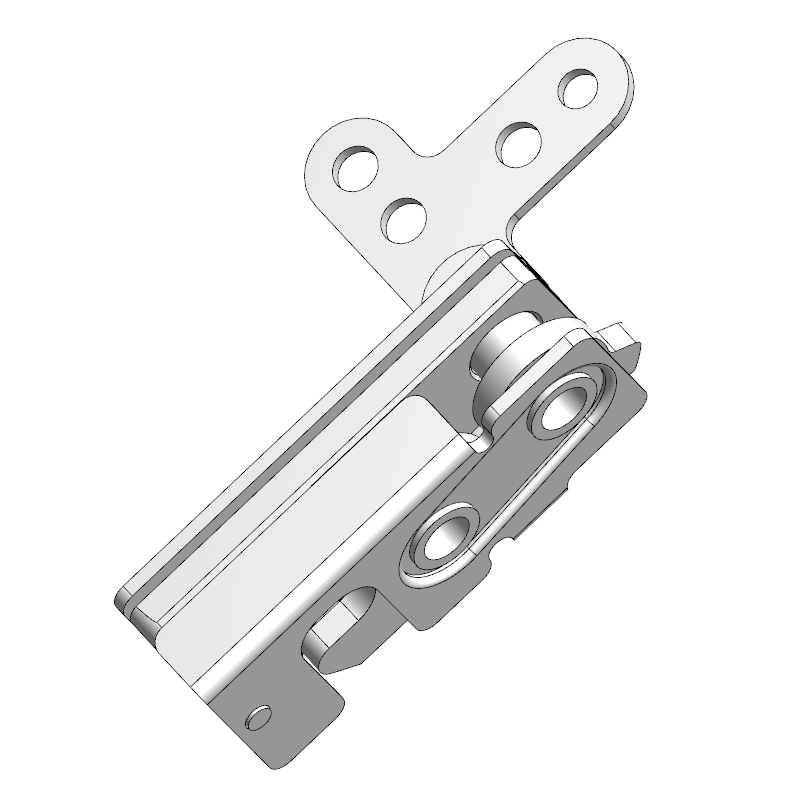

  • 两点标准

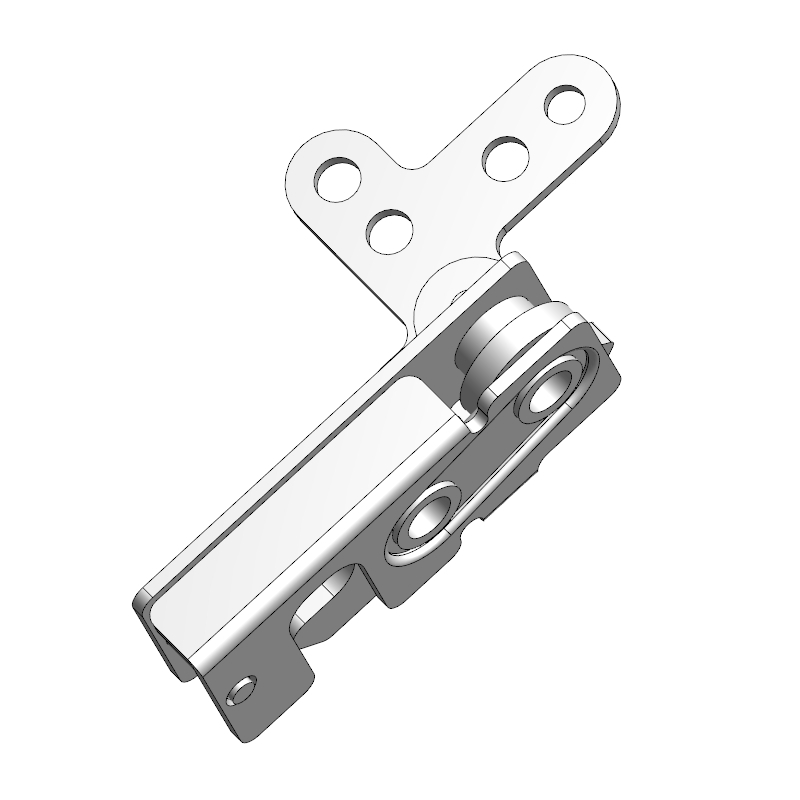

  • 两点带减震器

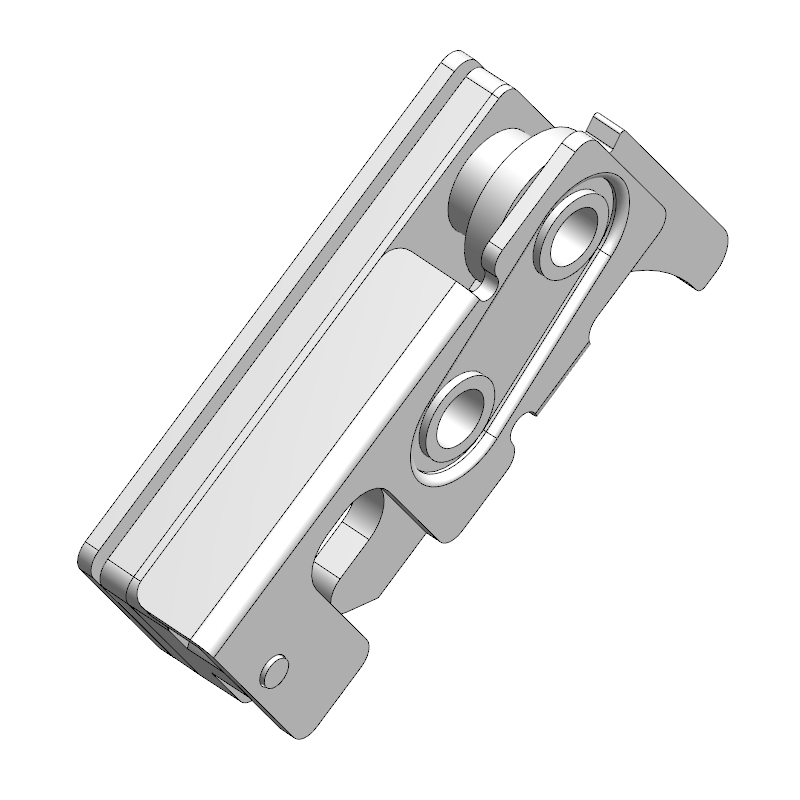

  • 手驱动标准

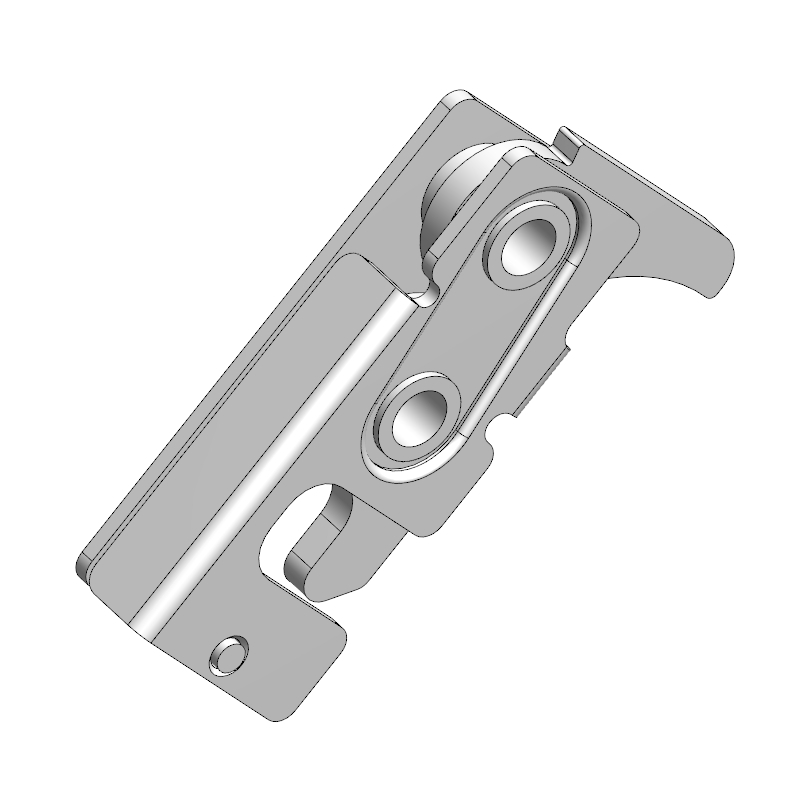

  • 手驱动带减震器
以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

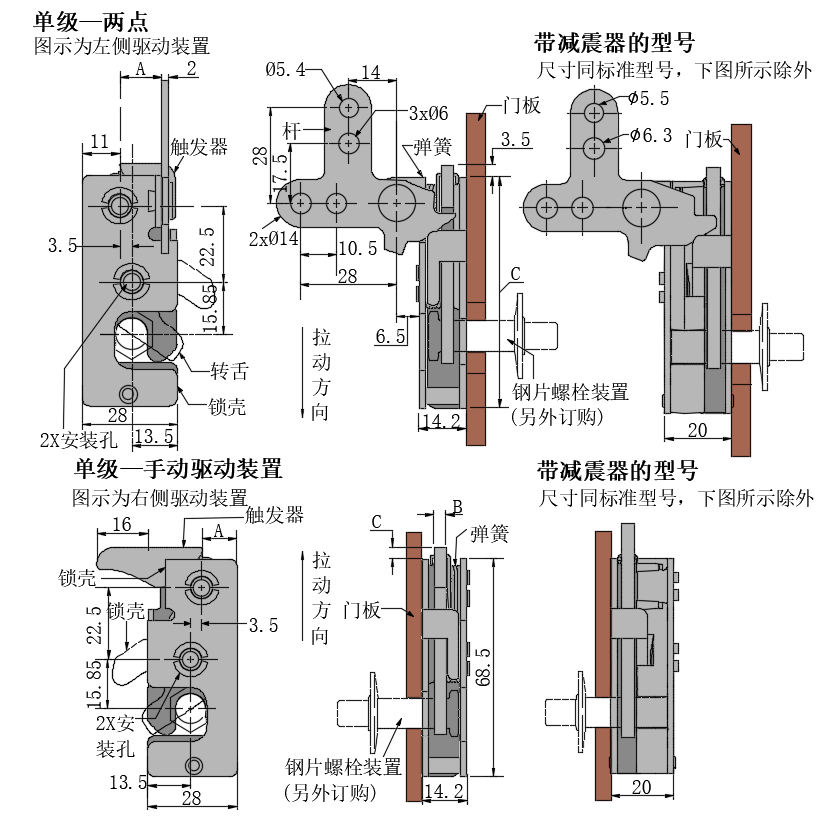

SKU
A
B
C
D
(杠型)
E
(基座类型)
F
(安装类型)
H
(级与手驱动装置)
材料
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-01011764 12.5 28.0 68.5 两点 标准 7.2通孔 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011765 12.5 28.0 68.5 两点 标准 7.2通孔 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011766 12.5 28.0 68.5 两点 带减震器 7.2通孔 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011767 12.5 28.0 68.5 两点 带减震器 7.2通孔 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011768 11.0 4.0 3.5 手驱动 标准 7.2通孔 单级，右侧 钢 在线咨询 1
尚未登入
EV195-01011769 11.0 4.0 3.5 手驱动 标准 7.2通孔 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011770 11.0 4.0 3.5 手驱动 带减震器 7.2通孔 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011771 11.0 4.0 3.5 手驱动 带减震器 7.2通孔 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011788 12.5 28.0 68.5 两点 标准 7.2通孔 单级，左侧 钢 在线咨询 1
尚未登入
EV195-01011789 12.5 28.0 68.5 两点 标准 7.2通孔 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011790 12.5 28.0 68.5 两点 带减震器 7.2通孔 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011791 12.5 28.0 68.5 两点 带减震器 7.2通孔 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011792 11.0 4.0 3.5 手驱动 标准 7.2通孔 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011793 11.0 4.0 3.5 手驱动 标准 7.2通孔 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011794 11.0 4.0 3.5 手驱动 带减震器 7.2通孔 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011795 11.0 4.0 3.5 手驱动 带减震器 7.2通孔 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011812 12.5 28.0 68.5 两点 标准 7.2通孔 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011813 12.5 28.0 68.5 两点 标准 7.2通孔 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011814 12.5 28.0 68.5 两点 带减震器 7.2通孔 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011815 12.5 28.0 68.5 两点 带减震器 7.2通孔 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011840 11.0 4.0 3.5 手驱动 标准 7.2通孔 双级，右侧 钢 在线咨询 1
尚未登入
EV195-01011817 11.0 4.0 3.5 手驱动 标准 7.2通孔 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011818 11.0 4.0 3.5 手驱动 带减震器 7.2通孔 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011819 11.0 4.0 3.5 手驱动 带减震器 7.2通孔 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011836 12.5 28.0 68.5 两点 标准 7.2通孔 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011837 12.5 28.0 68.5 两点 标准 7.2通孔 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011838 12.5 28.0 68.5 两点 带减震器 7.2通孔 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011839 12.5 28.0 68.5 两点 带减震器 7.2通孔 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011840 11.0 4.0 3.5 手驱动 标准 7.2通孔 双级，左侧 钢 在线咨询 120
金额为空
EV195-01011841 11.0 4.0 3.5 手驱动 标准 7.2通孔 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011842 11.0 4.0 3.5 手驱动 带减震器 7.2通孔 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011843 11.0 4.0 3.5 手驱动 带减震器 7.2通孔 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011772 12.5 28.0 68.5 两点 标准 1/4-20螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011773 12.5 28.0 68.5 两点 标准 1/4-20螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011774 12.5 28.0 68.5 两点 带减震器 1/4-20螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011775 12.5 28.0 68.5 两点 带减震器 1/4-20螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011776 11.0 4.0 3.5 手驱动 标准 1/4-20螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011777 11.0 4.0 3.5 手驱动 标准 1/4-20螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011778 11.0 4.0 3.5 手驱动 带减震器 1/4-20螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011779 11.0 4.0 3.5 手驱动 带减震器 1/4-20螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011796 12.5 28.0 68.5 两点 标准 1/4-20螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011797 12.5 28.0 68.5 两点 标准 1/4-20螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011798 12.5 28.0 68.5 两点 带减震器 1/4-20螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011799 12.5 28.0 68.5 两点 带减震器 1/4-20螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011800 11.0 4.0 3.5 手驱动 标准 1/4-20螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011801 11.0 4.0 3.5 手驱动 标准 1/4-20螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011802 11.0 4.0 3.5 手驱动 带减震器 1/4-20螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011803 11.0 4.0 3.5 手驱动 带减震器 1/4-20螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011820 12.5 28.0 68.5 两点 标准 1/4-20螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011821 12.5 28.0 68.5 两点 标准 1/4-20螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011822 12.5 28.0 68.5 两点 带减震器 1/4-20螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011823 12.5 28.0 68.5 两点 带减震器 1/4-20螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011824 11.0 4.0 3.5 手驱动 标准 1/4-20螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011825 11.0 4.0 3.5 手驱动 标准 1/4-20螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011826 11.0 4.0 3.5 手驱动 带减震器 1/4-20螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011827 11.0 4.0 3.5 手驱动 带减震器 1/4-20螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011844 12.5 28.0 68.5 两点 标准 1/4-20螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011845 12.5 28.0 68.5 两点 标准 1/4-20螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011846 12.5 28.0 68.5 两点 带减震器 1/4-20螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011847 12.5 28.0 68.5 两点 带减震器 1/4-20螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011848 11.0 4.0 3.5 手驱动 标准 1/4-20螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011849 11.0 4.0 3.5 手驱动 标准 1/4-20螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011850 11.0 4.0 3.5 手驱动 带减震器 1/4-20螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011851 11.0 4.0 3.5 手驱动 带减震器 1/4-20螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011780 12.5 28.0 68.5 两点 标准 M6X1螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011781 12.5 28.0 68.5 两点 标准 M6X1螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011782 12.5 28.0 68.5 两点 带减震器 M6X1螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011783 12.5 28.0 68.5 两点 带减震器 M6X1螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011784 11.0 4.0 3.5 手驱动 标准 M6X1螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011785 11.0 4.0 3.5 手驱动 标准 M6X1螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011786 11.0 4.0 3.5 手驱动 带减震器 M6X1螺纹 单级，右侧 钢 在线咨询 1
金额为空
EV195-01011787 11.0 4.0 3.5 手驱动 带减震器 M6X1螺纹 单级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011804 12.5 28.0 68.5 两点 标准 M6X1螺纹 单级，左侧 钢 在线咨询 1
尚未登入
EV195-01011805 12.5 28.0 68.5 两点 标准 M6X1螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011806 12.5 28.0 68.5 两点 带减震器 M6X1螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011807 12.5 28.0 68.5 两点 带减震器 M6X1螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011808 11.0 4.0 3.5 手驱动 标准 M6X1螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011809 11.0 4.0 3.5 手驱动 标准 M6X1螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011810 11.0 4.0 3.5 手驱动 带减震器 M6X1螺纹 单级，左侧 钢 在线咨询 1
金额为空
EV195-01011811 11.0 4.0 3.5 手驱动 带减震器 M6X1螺纹 单级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011828 12.5 28.0 68.5 两点 标准 M6X1螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011829 12.5 28.0 68.5 两点 标准 M6X1螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011830 12.5 28.0 68.5 两点 带减震器 M6X1螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011831 12.5 28.0 68.5 两点 带减震器 M6X1螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011832 11.0 4.0 3.5 手驱动 标准 M6X1螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011833 11.0 4.0 3.5 手驱动 标准 M6X1螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011834 11.0 4.0 3.5 手驱动 带减震器 M6X1螺纹 双级，右侧 钢 在线咨询 1
金额为空
EV195-01011835 11.0 4.0 3.5 手驱动 带减震器 M6X1螺纹 双级，右侧 不锈钢 在线咨询 1
金额为空
EV195-01011852 12.5 28.0 68.5 两点 标准 M6X1螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011853 12.5 28.0 68.5 两点 标准 M6X1螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011854 12.5 28.0 68.5 两点 带减震器 M6X1螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011855 12.5 28.0 68.5 两点 带减震器 M6X1螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011856 11.0 4.0 3.5 手驱动 标准 M6X1螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011857 11.0 4.0 3.5 手驱动 标准 M6X1螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
EV195-01011858 11.0 4.0 3.5 手驱动 带减震器 M6X1螺纹 双级，左侧 钢 在线咨询 1
金额为空
EV195-01011859 11.0 4.0 3.5 手驱动 带减震器 M6X1螺纹 双级，左侧 不锈钢 在线咨询 1
金额为空
  • 基本信息
单点或多点锁定能力
可与多种手驱动装置配合使用
符合EN4554-3   E60标准(标准版本)
内置缓冲垫款式具有抗震特性
材料和表面处理:

钢，镀锌或304不锈钢，钝化
性能参数:

平均极限载荷：3600N
附件:


线缆和固定夹

安装说明及附件参见转动式门锁配件


转动式门锁配件.pdf
