虎钳压缩式门锁06型

制式 公制
进入限制 工具 无限制
锁头形式 把手 一字头凹槽 内六角形凹槽 空心钥匙
旋转方向 逆时针 顺时针
锁材质 不锈钢
表面处理 抛光
描述 虎钳压缩式门锁06型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
虎钳压缩式门锁06型
  • 虎钳压缩式门锁06型
  • 虎钳压缩式门锁06型
  • 虎钳压缩式门锁06型
  • 虎钳压缩式门锁06型

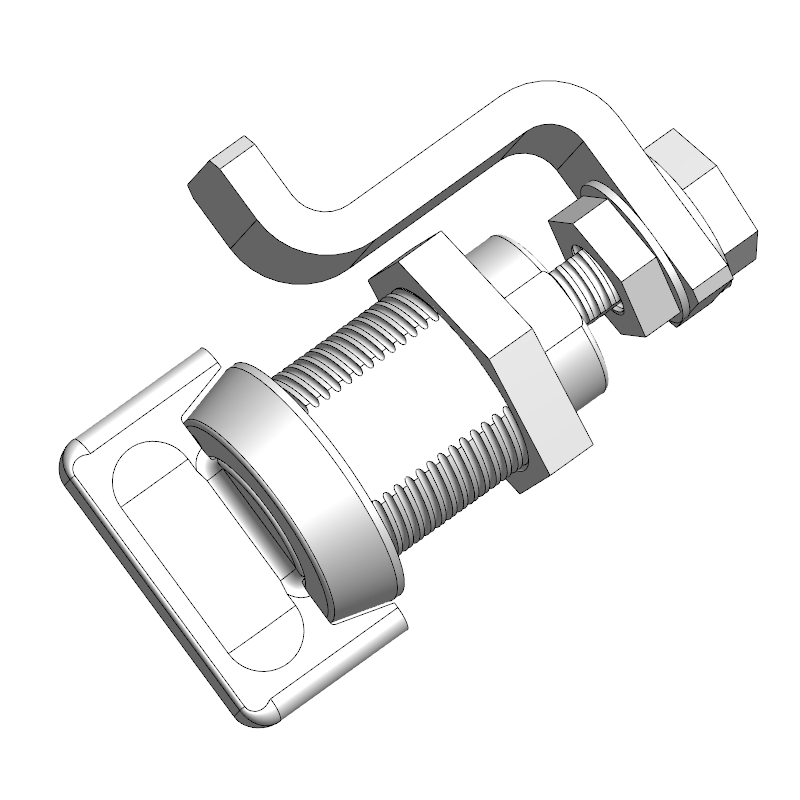

  • 把手型

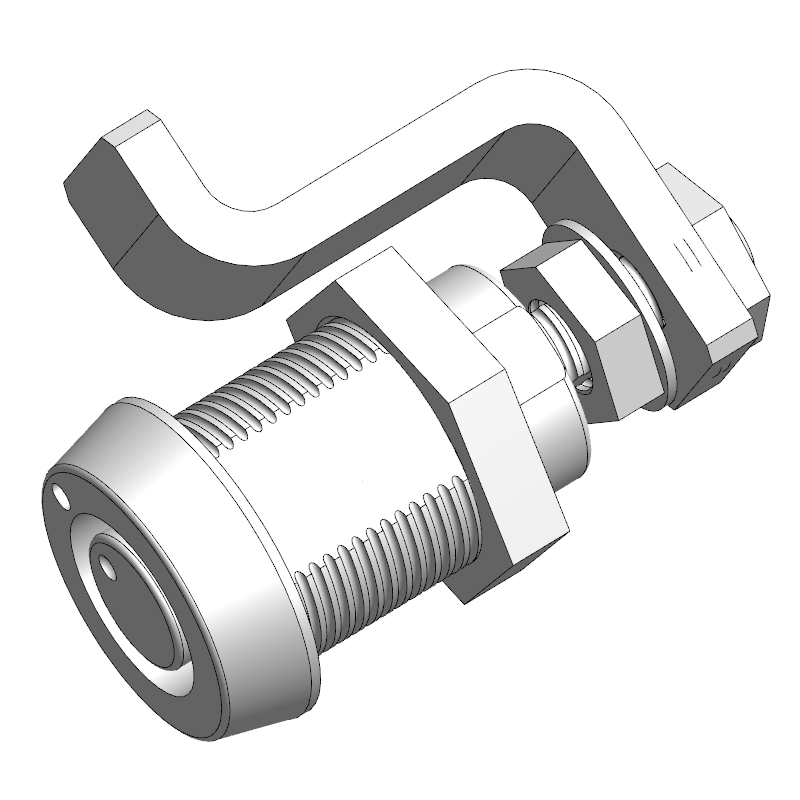

  • 空心钥匙

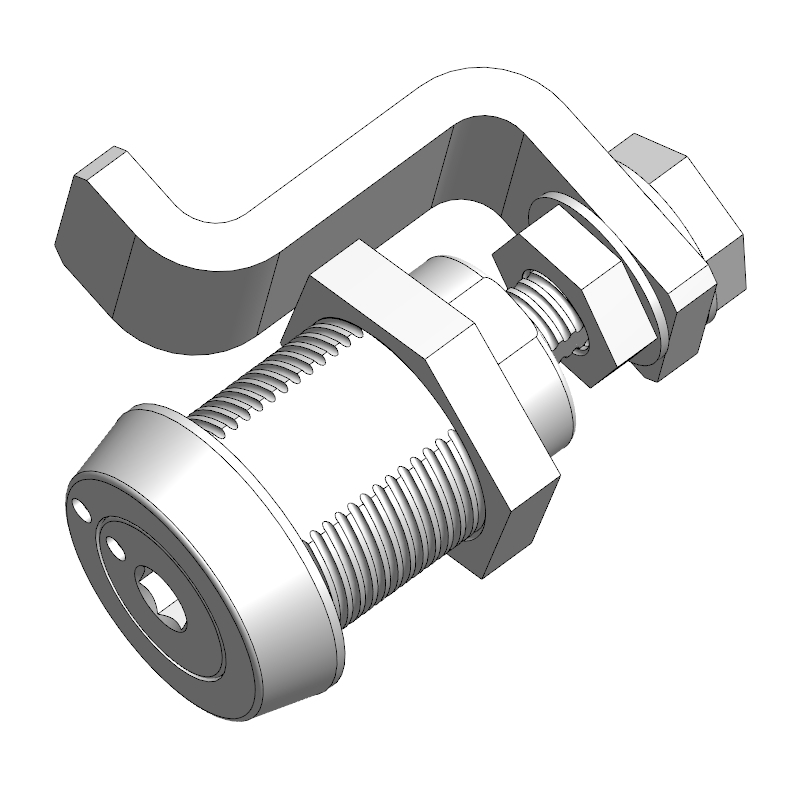

  • 内六角

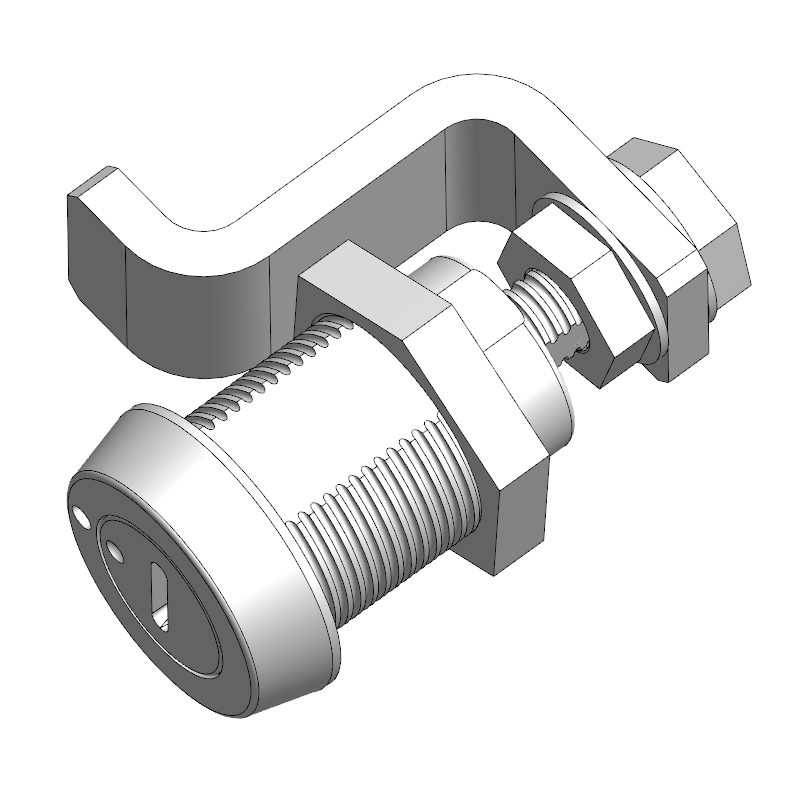

  • 一字槽型
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

SKU
A
(间距)
B
C
(头型)
表面处理
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV195-01003240 3.2-6.4 顺时针上锁 空心钥匙 电解抛光 在线咨询 1
尚未登入
EV195-01003241 3.2-6.4 顺时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003256 3.2-6.4 顺时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003257 3.2-6.4 顺时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003272 3.2-6.4 顺时针上锁 把手型 电解抛光 在线咨询 1
尚未登入
EV195-01003273 3.2-6.4 顺时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003288 3.2-6.4 顺时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003289 3.2-6.4 顺时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003304 3.2-6.4 逆时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003305 3.2-6.4 逆时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003320 3.2-6.4 逆时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003321 3.2-6.4 逆时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003336 3.2-6.4 逆时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003337 3.2-6.4 逆时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003352 3.2-6.4 逆时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003353 3.2-6.4 逆时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003242 6.4-9.5 顺时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003243 6.4-9.5 顺时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003258 6.4-9.5 顺时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003259 6.4-9.5 顺时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003274 6.4-9.5 顺时针上锁 把手型 电解抛光 在线咨询 1
尚未登入
EV195-01003275 6.4-9.5 顺时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
尚未登入
EV195-01003290 6.4-9.5 顺时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003291 6.4-9.5 顺时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003306 6.4-9.5 逆时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003307 6.4-9.5 逆时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003322 6.4-9.5 逆时针上锁 内六角 电解抛光 在线咨询 1
金额为空
EV195-01003323 6.4-9.5 逆时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003338 6.4-9.5 逆时针上锁 把手型 电解抛光 在线咨询 1
尚未登入
EV195-01003339 6.4-9.5 逆时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
尚未登入
EV195-01003354 6.4-9.5 逆时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003355 6.4-9.5 逆时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003244 9.5-12.7 顺时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003245 9.5-12.7 顺时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003260 9.5-12.7 顺时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003261 9.5-12.7 顺时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003276 9.5-12.7 顺时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003277 9.5-12.7 顺时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003292 9.5-12.7 顺时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003293 9.5-12.7 顺时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003308 9.5-12.7 逆时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003309 9.5-12.7 逆时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003324 9.5-12.7 逆时针上锁 内六角 电解抛光 在线咨询 1
金额为空
EV195-01003325 9.5-12.7 逆时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003340 9.5-12.7 逆时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003341 9.5-12.7 逆时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003356 9.5-12.7 逆时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003357 9.5-12.7 逆时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003246 12.7-15.9 顺时针上锁 空心钥匙 电解抛光 在线咨询 1
尚未登入
EV195-01003247 12.7-15.9 顺时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003262 12.7-15.9 顺时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003263 12.7-15.9 顺时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003278 12.7-15.9 顺时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003279 12.7-15.9 顺时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003294 12.7-15.9 顺时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003295 12.7-15.9 顺时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003310 12.7-15.9 逆时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003311 12.7-15.9 逆时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003326 12.7-15.9 逆时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003327 12.7-15.9 逆时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003342 12.7-15.9 逆时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003343 12.7-15.9 逆时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003358 12.7-15.9 逆时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003359 12.7-15.9 逆时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003248 15.9-19 顺时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003249 15.9-19 顺时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003264 15.9-19 顺时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003265 15.9-19 顺时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003280 15.9-19 顺时针上锁 把手型 电解抛光 在线咨询 1
尚未登入
EV195-01003281 15.9-19 顺时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003296 15.9-19 顺时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003297 15.9-19 顺时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003312 15.9-19 逆时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003313 15.9-19 逆时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003328 15.9-19 逆时针上锁 内六角 电解抛光 在线咨询 1
金额为空
EV195-01003329 15.9-19 逆时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003344 15.9-19 逆时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003345 15.9-19 逆时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003360 15.9-19 逆时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003361 15.9-19 逆时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003250 19-22.2 顺时针上锁 空心钥匙 电解抛光 在线咨询 1
尚未登入
EV195-01003251 19-22.2 顺时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003266 19-22.2 顺时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003267 19-22.2 顺时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003282 19-22.2 顺时针上锁 把手型 电解抛光 在线咨询 1
尚未登入
EV195-01003283 19-22.2 顺时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
尚未登入
EV195-01003298 19-22.2 顺时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003299 19-22.2 顺时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003314 19-22.2 逆时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003315 19-22.2 逆时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003330 19-22.2 逆时针上锁 内六角 电解抛光 在线咨询 1
金额为空
EV195-01003331 19-22.2 逆时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003346 19-22.2 逆时针上锁 把手型 电解抛光 在线咨询 1
尚未登入
EV195-01003347 19-22.2 逆时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
尚未登入
EV195-01003362 19-22.2 逆时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003363 19-22.2 逆时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003252 22.2-25.4 顺时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003253 22.2-25.4 顺时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003268 22.2-25.4 顺时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003269 22.2-25.4 顺时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003284 22.2-25.4 顺时针上锁 把手型 电解抛光 在线咨询 1
尚未登入
EV195-01003285 22.2-25.4 顺时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003300 22.2-25.4 顺时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003301 22.2-25.4 顺时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003316 22.2-25.4 逆时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003317 22.2-25.4 逆时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003332 22.2-25.4 逆时针上锁 内六角 电解抛光 在线咨询 1
金额为空
EV195-01003333 22.2-25.4 逆时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003348 22.2-25.4 逆时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003349 22.2-25.4 逆时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003364 22.2-25.4 逆时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003365 22.2-25.4 逆时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003254 25.4-28.6 顺时针上锁 空心钥匙 电解抛光 在线咨询 1
尚未登入
EV195-01003255 25.4-28.6 顺时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003270 25.4-28.6 顺时针上锁 内六角 电解抛光 在线咨询 1
尚未登入
EV195-01003271 25.4-28.6 顺时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003286 25.4-28.6 顺时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003287 25.4-28.6 顺时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003302 25.4-28.6 顺时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003303 25.4-28.6 顺时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003318 25.4-28.6 逆时针上锁 空心钥匙 电解抛光 在线咨询 1
金额为空
EV195-01003319 25.4-28.6 逆时针上锁 空心钥匙 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003334 25.4-28.6 逆时针上锁 内六角 电解抛光 在线咨询 1
金额为空
EV195-01003335 25.4-28.6 逆时针上锁 内六角 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003350 25.4-28.6 逆时针上锁 把手型 电解抛光 在线咨询 1
金额为空
EV195-01003351 25.4-28.6 逆时针上锁 把手型 电解抛光和手工抛光 在线咨询 1
金额为空
EV195-01003366 25.4-28.6 逆时针上锁 一字槽型 电解抛光 在线咨询 1
金额为空
EV195-01003367 25.4-28.6 逆时针上锁 一字槽型 电解抛光和手工抛光 在线咨询 1
金额为空
  • 基本信息
  • 附件信息
稳定的预设压缩

间距调节轻松自如

工具或手动操纵

符合EN45545-3   E60标准
缩减尺寸

材料与表面处理:

不锈钢304和316

性能详述:

最大静载荷:356N

密封说明:

使用提供的密封垫实现NEMA4和IP65
钥匙和配件:

参见工具钥匙和压缩式门锁配件
安装说明:

注意:确定锁舌位置已便手动轻松实现锁定功能
