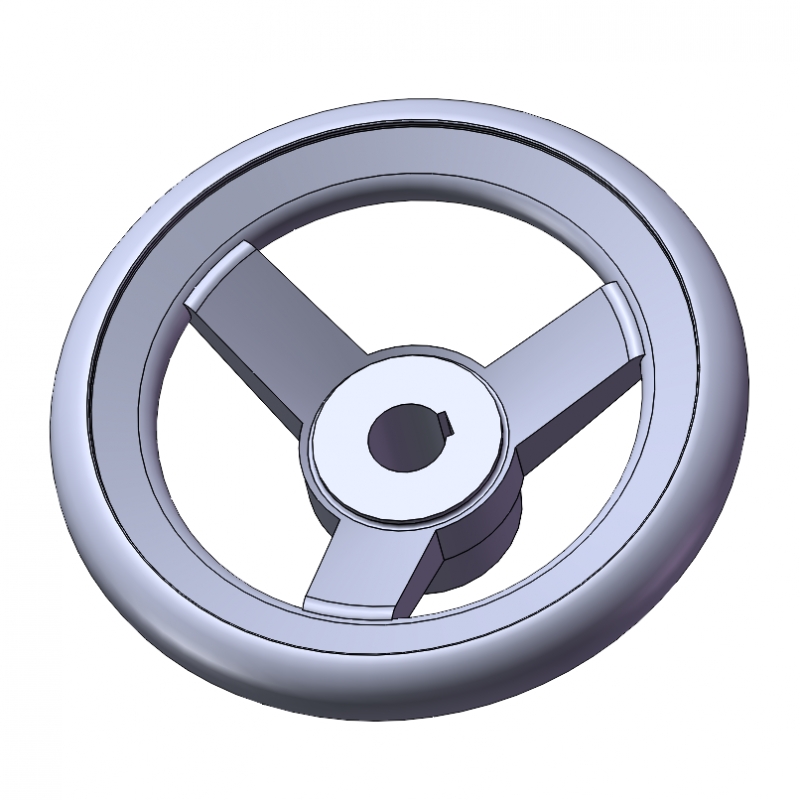

圆轮缘手轮

制式 公制
手轮材质 铸铁
安装方式 圆孔带键槽
手柄类型 不带手柄 固定手柄
描述 圆轮缘手轮,
点击可见技术信息,图纸下载及3D演示

手机扫一扫
圆轮缘手轮
  • 圆轮缘手轮
  • 圆轮缘手轮
  • G1镀亮铬
  • G2喷砂
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

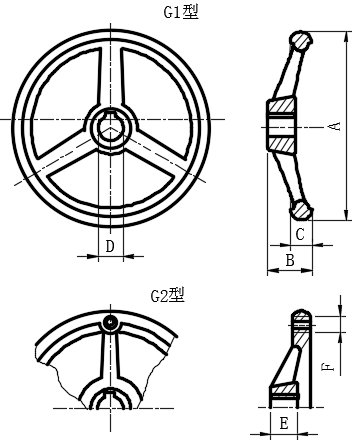

SKU
A
(外径)
B
C
D
(安装孔径)
E
F
G类型
表面处理
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV151-27000019 80.0 24.0 14.0 10.0 24.0 - G1 喷砂 在线咨询 10
金额为空
EV151-27000024 80.0 24.0 14.0 10.0 24.0 - G1 镀亮铬 在线咨询 10
金额为空
EV151-27000029 80.0 24.0 14.0 10.0 24.0 M5 G2 喷砂 在线咨询 10
金额为空
EV151-27000034 80.0 24.0 14.0 10.0 24.0 M5 G2 镀亮铬 在线咨询 10
金额为空
EV151-27000020 100.0 33.0 15.0 12.0 17.0 - G1 喷砂 在线咨询 10
金额为空
EV151-27000025 100.0 33.0 15.0 12.0 17.0 - G1 镀亮铬 在线咨询 10
金额为空
EV151-27000030 100.0 33.0 15.0 12.0 17.0 M6 G2 喷砂 在线咨询 10
金额为空
EV151-27000035 100.0 33.0 15.0 12.0 17.0 M6 G2 镀亮铬 在线咨询 10
金额为空
EV151-27000021 125.0 36.0 16.0 12.0 18.0 - G1 喷砂 在线咨询 10
金额为空
EV151-27000026 125.0 36.0 16.0 12.0 18.0 - G1 镀亮铬 在线咨询 10
金额为空
EV151-27000031 125.0 36.0 16.0 12.0 18.0 M8 G2 喷砂 在线咨询 10
金额为空
EV151-27000036 125.0 36.0 16.0 12.0 18.0 M8 G2 镀亮铬 在线咨询 10
金额为空
EV151-27000022 160.0 40.0 18.0 16.0 20.0 - G1 喷砂 在线咨询 10
金额为空
EV151-27000027 160.0 40.0 18.0 16.0 20.0 - G1 镀亮铬 在线咨询 10
金额为空
EV151-27000032 160.0 40.0 18.0 16.0 20.0 M10 G2 喷砂 在线咨询 10
金额为空
EV151-27000037 160.0 40.0 18.0 16.0 20.0 M10 G2 镀亮铬 在线咨询 10
金额为空
EV151-27000023 200.0 45.0 20.0 18.0 25.0 - G1 喷砂 在线咨询 10
金额为空
EV151-27000028 200.0 45.0 20.0 18.0 25.0 - G1 镀亮铬 在线咨询 10
金额为空
EV151-27000033 200.0 45.0 20.0 18.0 25.0 M10 G2 喷砂 在线咨询 10
金额为空
EV151-27000038 200.0 45.0 20.0 18.0 25.0 M10 G2 镀亮铬 在线咨询 10
金额为空
  • 基本信息
键槽按GB1095-79 规定。
