柱状旋转手柄02型

制式 公制
描述 柱状旋转手柄02型,
点击可见技术信息,图纸下载及3D演示

手机扫一扫

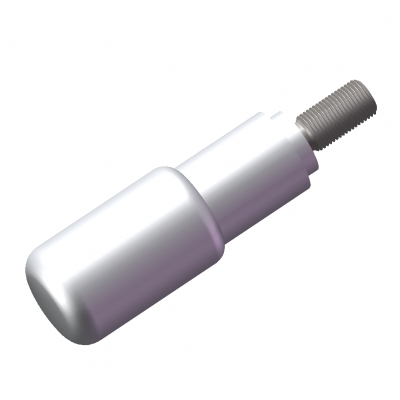

柱状旋转手柄02型
  • 柱状旋转手柄02型
  • 柱状旋转手柄02型
  • G1
  • G2
以上设计和拍摄图片的颜色可能和实际略有差异,仅供参考

规格筛选
清除条件
B(螺纹规格)
SKU
A
B
(螺纹规格)
C
D
E
F
H
I
G类型
价格
(未税)
包装
(个/包)
购买
3D
图纸
图纸
下载
EV153-03000705 16.0 M6 10.0 13.0 41.5 12.0 2.5 15.0 G1 在线咨询 1
尚未登入
EV153-03000706 18.0 M6 10.0 14.5 56.0 13.0 2.5 19.0 G1 在线咨询 1
金额为空
EV153-03000709 22.0 M6 14.0 18.5 59.0 14.0 2.5 21.0 G1 在线咨询 1
金额为空
EV153-03000714 16.0 M6 10.0 13.0 41.5 12.0 2.5 15.0 G2 在线咨询 1
金额为空
EV153-03000715 18.0 M6 10.0 14.5 56.0 13.0 2.5 19.0 G2 在线咨询 1
金额为空
EV153-03000718 22.0 M6 14.0 18.5 59.0 14.0 2.5 21.0 G2 在线咨询 1
金额为空
EV153-03000707 18.0 M8 10.0 14.5 56.0 13.0 2.5 19.0 G1 在线咨询 1
金额为空
EV153-03000710 22.0 M8 14.0 18.5 59.0 14.0 2.5 21.0 G1 在线咨询 1
金额为空
EV153-03000712 24.0 M8 14.0 18.5 74.0 16.0 2.5 27.0 G1 在线咨询 1
金额为空
EV153-03000716 18.0 M8 10.0 14.5 56.0 13.0 2.5 19.0 G2 在线咨询 1
金额为空
EV153-03000719 22.0 M8 14.0 18.5 59.0 14.0 2.5 21.0 G2 在线咨询 1
金额为空
EV153-03000721 24.0 M8 14.0 18.5 74.0 16.0 2.5 27.0 G2 在线咨询 1
金额为空
EV153-03000708 22.0 M10 14.0 18.5 59.0 14.0 2.5 21.0 G1 在线咨询 1
金额为空
EV153-03000711 24.0 M10 14.0 18.5 74.0 16.0 2.5 27.0 G1 在线咨询 1
金额为空
EV153-03000713 25.0 M10 16.0 20.0 84.0 16.0 2.5 30.0 G1 在线咨询 1
尚未登入
EV153-03000717 22.0 M10 14.0 18.5 59.0 14.0 2.5 21.0 G2 在线咨询 1
金额为空
EV153-03000720 24.0 M10 14.0 18.5 74.0 16.0 2.5 27.0 G2 在线咨询 1
尚未登入
EV153-03000722 25.0 M10 16.0 20.0 84.0 16.0 2.5 30.0 G2 在线咨询 1
金额为空
  • 基本信息
  • 技术信息
  • 附件信息
钢制轴,镀锌
规格:
G1塑料
高科技聚合体
耐受温度达90℃
黑色亚光饰面
G2铝制
抛光
钢制轴:
镀锌,蓝钝处理


技术信息:
塑料特性(P2)


塑料特性P2.pdf


信息:
旋转手柄设计的独特之处在于由两个圆柱体组成的阶梯形状使得操作者能很好的握紧手柄。
