旋转手柄03型

制式	公制
表面处理	电镀
螺纹类型	外螺纹
手柄材质	铝制钢制塑料
螺纹规格	M6 M8 M10 M12 M16
手柄长度范围	100~150mm 50~100mm 0~50mm
描述	旋转手柄03型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

清除条件

A(手柄直径)

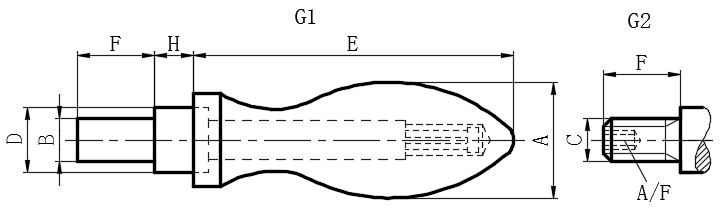

SKU	A (手柄直径)	B (h8)	C (螺纹规格)	D (h13)	E≈ (手柄长度)	F	H	(A/F)	手柄长度范围	手柄材质	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV153-03000667	16.0	7.0	-	10.0	49.0	11.0	5.5	3.0	0~50mm	钢制	G1	在线咨询	1	金额为空
EV153-03000668	16.0	7.0	-	10.0	49.0	11.0	5.5	3.0	0~50mm	铝制	G1	在线咨询	1	金额为空
EV153-03000669	16.0	7.0	-	10.0	49.0	11.0	5.5	3.0	0~50mm	塑料	G1	在线咨询	1	金额为空
EV153-03000682	16.0	-	M6	10.0	49.0	11.0	5.5	3.0	0~50mm	钢制	G2	在线咨询	1	金额为空
EV153-03000683	16.0	-	M6	10.0	49.0	11.0	5.5	3.0	0~50mm	铝制	G2	在线咨询	1	金额为空
EV153-03000684	16.0	-	M6	10.0	49.0	11.0	5.5	3.0	0~50mm	塑料	G2	在线咨询	1	金额为空
EV153-03000670	20.0	8.0	-	13.0	61.0	13.0	6.0	4.0	50~100mm	钢制	G1	在线咨询	1	金额为空
EV153-03000671	20.0	8.0	-	13.0	61.0	13.0	6.0	4.0	50~100mm	铝制	G1	在线咨询	1	金额为空
EV153-03000672	20.0	8.0	-	13.0	61.0	13.0	6.0	4.0	50~100mm	塑料	G1	在线咨询	1	金额为空
EV153-03000685	20.0	-	M8	13.0	61.0	13.0	6.0	4.0	50~100mm	钢制	G2	在线咨询	5	尚未登入
EV153-03000006	20.0	-	M8	13.0	61.0	13.0	6.0	4.0	50~100mm	铝制	G2	在线咨询	5	尚未登入
EV153-03000686	20.0	-	M8	13.0	61.0	13.0	6.0	4.0	50~100mm	塑料	G2	在线咨询	1	金额为空
EV153-03000673	25.0	10.0	-	16.0	75.0	14.0	8.0	5.0	50~100mm	钢制	G1	在线咨询	1	金额为空
EV153-03000674	25.0	10.0	-	16.0	75.0	14.0	8.0	5.0	50~100mm	铝制	G1	在线咨询	1	金额为空
EV153-03000675	25.0	10.0	-	16.0	75.0	14.0	8.0	5.0	50~100mm	塑料	G1	在线咨询	1	金额为空
EV153-03000687	25.0	-	M10	16.0	75.0	14.0	8.0	5.0	50~100mm	钢制	G2	在线咨询	5	金额为空
EV153-03000688	25.0	-	M10	16.0	75.0	14.0	8.0	5.0	50~100mm	铝制	G2	在线咨询	5	尚未登入
EV153-03000689	25.0	-	M10	16.0	75.0	14.0	8.0	5.0	50~100mm	塑料	G2	在线咨询	1	尚未登入
EV153-03000676	32.0	13.0	-	20.0	95.0	21.0	10.5	6.0	50~100mm	钢制	G1	在线咨询	1	金额为空
EV153-03000677	32.0	13.0	-	20.0	95.0	21.0	10.5	6.0	50~100mm	铝制	G1	在线咨询	1	金额为空
EV153-03000678	32.0	13.0	-	20.0	95.0	21.0	10.5	6.0	50~100mm	塑料	G1	在线咨询	1	金额为空
EV153-03000690	32.0	-	M12	20.0	95.0	21.0	10.5	6.0	50~100mm	钢制	G2	在线咨询	5	金额为空
EV153-03000691	32.0	-	M12	20.0	95.0	21.0	10.5	6.0	50~100mm	铝制	G2	在线咨询	1	金额为空
EV153-03000692	32.0	-	M12	20.0	95.0	21.0	10.5	6.0	50~100mm	塑料	G2	在线咨询	1	尚未登入
EV153-03000679	36.0	16.0	-	22.0	106.0	26.0	11.0	8.0	100~150mm	钢制	G1	在线咨询	1	金额为空
EV153-03000680	36.0	16.0	-	22.0	106.0	26.0	11.0	8.0	100~150mm	铝制	G1	在线咨询	1	金额为空
EV153-03000681	36.0	16.0	-	22.0	106.0	26.0	11.0	8.0	100~150mm	塑料	G1	在线咨询	1	金额为空
EV153-03000693	36.0	-	M16	22.0	106.0	26.0	11.0	8.0	100~150mm	钢制	G2	在线咨询	5	金额为空
EV153-03000694	36.0	-	M16	22.0	106.0	26.0	11.0	8.0	100~150mm	铝制	G2	在线咨询	1	金额为空
EV153-03000695	36.0	-	M16	22.0	106.0	26.0	11.0	8.0	100~150mm	塑料	G2	在线咨询	1	金额为空

基本信息
技术信息
附件信息

规格:
类型

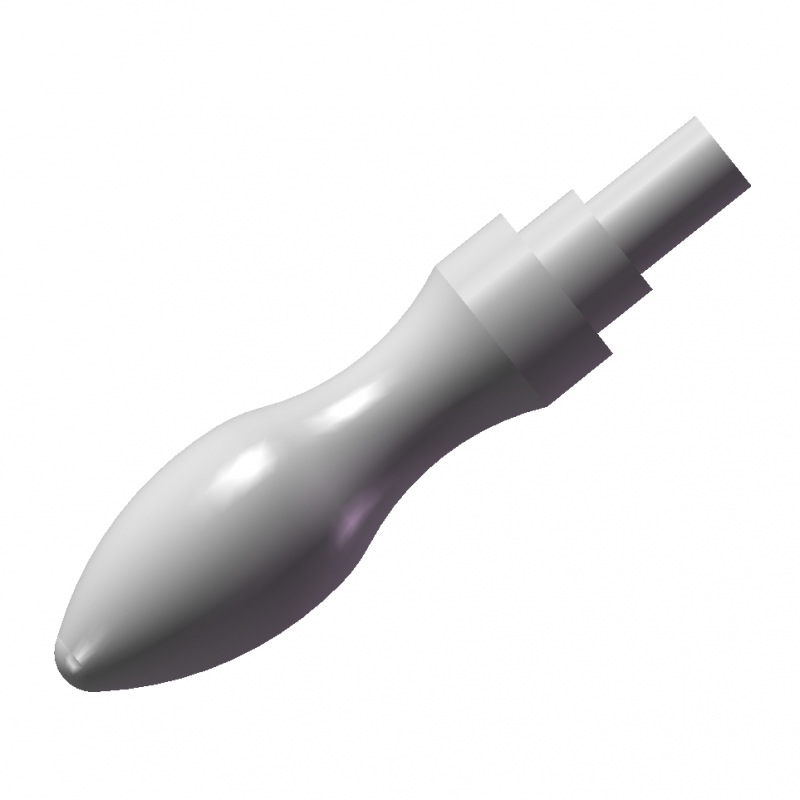

G1型：带光轴
G2型：带螺纹轴
钢制:
镀锌，蓝钝处理

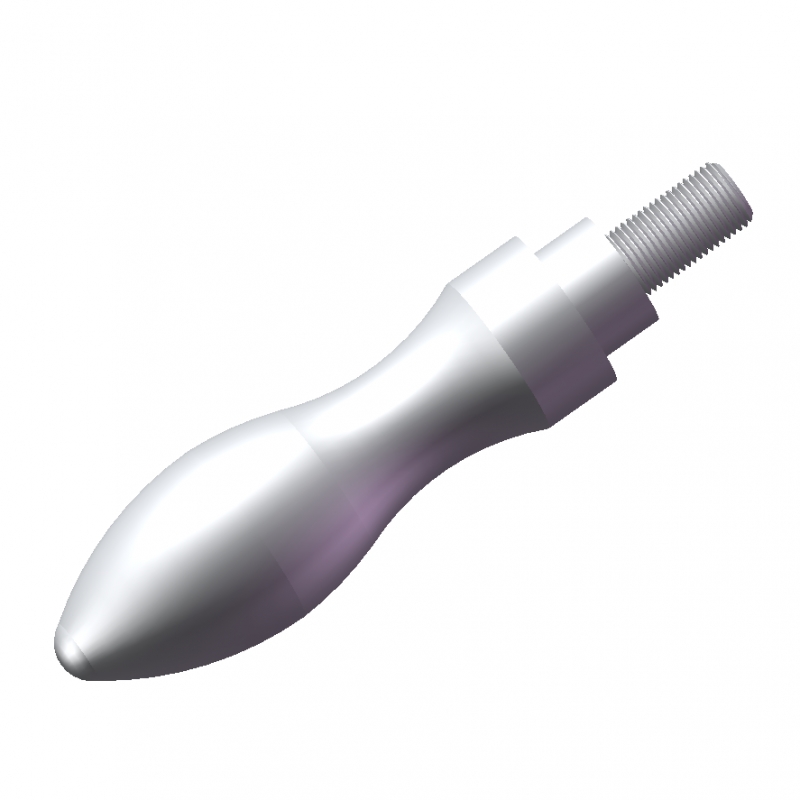

铝制:
光亮饰面

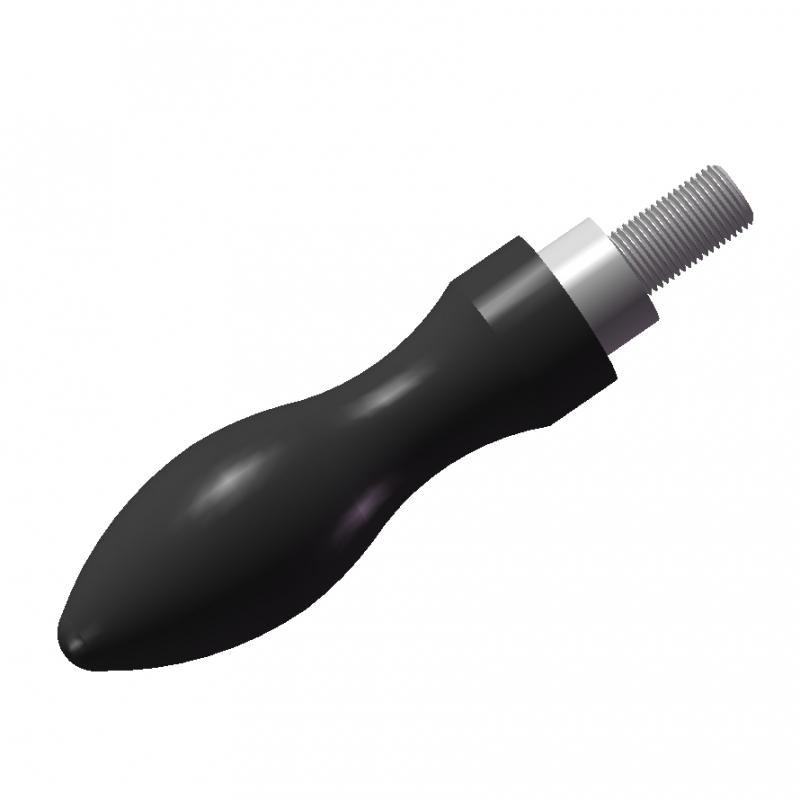

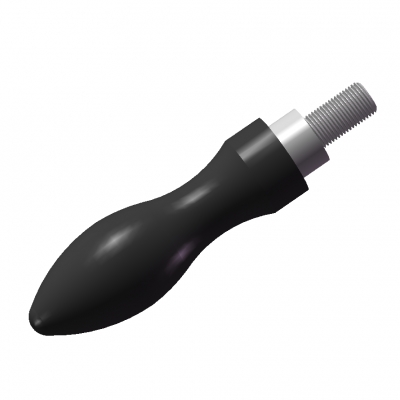

塑料:高科技聚合体(聚酰胺PA)
耐受温度达110°C
黑色，亚光饰面
钢制轴:
镀锌，蓝钝处理

技术信息:
ISO-基本公差(P1)
塑料特性(P2)

ISO-基本公差P1.pdf

塑料特性P2.pdf

信息:
该手柄为散件供货，故安装前可采用压入装配或拧入螺纹盲孔装配。

安装时，使用软头锤敲击，即可使手柄就位。
