手轮和摇手

铝制轮辐手轮

制式	公制
手轮材质	铝合金
安装方式	圆孔带键槽圆孔
手柄类型	不带手柄旋转手柄
描述	铝制轮辐手轮,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

铝制轮辐手轮

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

A(外径)

B(安装孔径)

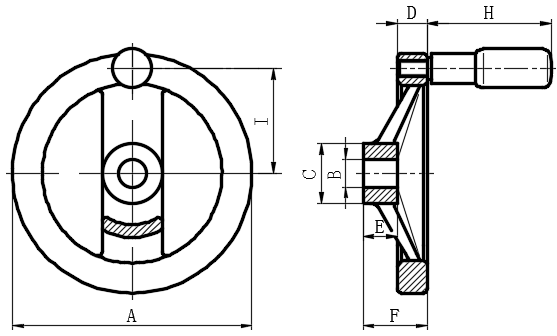

SKU	A (外径)	B-H7 (安装孔径)	C	D	E	F	H	I	J (手柄φ)	K	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV151-03000134	125.0	12.0	31.0	15.0	18.0	33.0	-	-	-	不带键槽	G1	在线咨询	1	尚未登入
EV151-03000135	125.0	12.0	31.0	15.0	18.0	33.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000154	125.0	12.0	31.0	15.0	18.0	33.0	61.5	54.0	22.0	不带键槽	G2	在线咨询	1	尚未登入
EV151-03000155	125.0	12.0	31.0	15.0	18.0	33.0	61.5	54.0	22.0	带键槽	G2	在线咨询	1	金额为空
EV151-03000136	125.0	14.0	31.0	15.0	18.0	33.0	-	-	-	不带键槽	G1	在线咨询	1	金额为空
EV151-03000137	125.0	14.0	31.0	15.0	18.0	33.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000156	125.0	14.0	31.0	15.0	18.0	33.0	61.5	54.0	22.0	不带键槽	G2	在线咨询	1	金额为空
EV151-03000157	125.0	14.0	31.0	15.0	18.0	33.0	61.5	54.0	22.0	带键槽	G2	在线咨询	1	金额为空
EV151-03000138	140.0	14.0	36.0	16.5	19.0	36.0	-	-	-	不带键槽	G1	在线咨询	1	金额为空
EV151-03000139	140.0	14.0	36.0	16.5	19.0	36.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000158	140.0	14.0	36.0	16.5	19.0	36.0	76.5	61.0	24.0	不带键槽	G2	在线咨询	1	金额为空
EV151-03000159	140.0	14.0	36.0	16.5	19.0	36.0	76.5	61.0	24.0	带键槽	G2	在线咨询	1	尚未登入
EV151-03000140	140.0	16.0	36.0	16.5	19.0	36.0	-	-	-	不带键槽	G1	在线咨询	1	金额为空
EV151-03000141	140.0	16.0	36.0	16.5	19.0	36.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000160	140.0	16.0	36.0	16.5	19.0	36.0	76.5	61.0	24.0	不带键槽	G2	在线咨询	1	金额为空
EV151-03000161	140.0	16.0	36.0	16.5	19.0	36.0	76.5	61.0	24.0	带键槽	G2	在线咨询	1	金额为空
EV151-03000142	160.0	14.0	36.0	18.0	20.0	39.0	-	-	-	不带键槽	G1	在线咨询	1	金额为空
EV151-03000143	160.0	14.0	36.0	18.0	20.0	39.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000162	160.0	14.0	36.0	18.0	20.0	39.0	76.5	71.0	24.0	不带键槽	G2	在线咨询	1	金额为空
EV151-03000163	160.0	14.0	36.0	18.0	20.0	39.0	76.5	71.0	24.0	带键槽	G2	在线咨询	1	金额为空
EV151-03000144	160.0	16.0	36.0	18.0	20.0	39.0	-	-	-	不带键槽	G1	在线咨询	1	金额为空
EV151-03000145	160.0	16.0	36.0	18.0	20.0	39.0	-	-	-	带键槽	G1	在线咨询	1	尚未登入
EV151-03000164	160.0	16.0	36.0	18.0	20.0	39.0	76.5	71.0	24.0	不带键槽	G2	在线咨询	1	金额为空
EV151-03000165	160.0	16.0	36.0	18.0	20.0	39.0	76.5	71.0	24.0	带键槽	G2	在线咨询	1	金额为空
EV151-03000146	200.0	18.0	42.0	20.5	24.0	45.0	-	-	-	不带键槽	G1	在线咨询	1	尚未登入
EV151-03000147	200.0	18.0	42.0	20.5	24.0	45.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000166	200.0	18.0	42.0	20.5	24.0	45.0	86.5	89.0	25.0	不带键槽	G2	在线咨询	1	金额为空
EV151-03000167	200.0	18.0	42.0	20.5	24.0	45.0	86.5	89.0	25.0	带键槽	G2	在线咨询	1	金额为空
EV151-03000148	200.0	20.0	42.0	20.5	24.0	45.0	-	-	-	不带键槽	G1	在线咨询	1	尚未登入
EV151-03000149	200.0	20.0	42.0	20.5	24.0	45.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000168	200.0	20.0	42.0	20.5	24.0	45.0	86.5	89.0	25.0	不带键槽	G2	在线咨询	1	尚未登入
EV151-03000169	200.0	20.0	42.0	20.5	24.0	45.0	86.5	89.0	25.0	带键槽	G2	在线咨询	1	金额为空
EV151-03000150	250.0	22.0	48.0	23.0	28.0	51.0	-	-	-	不带键槽	G1	在线咨询	1	金额为空
EV151-03000151	250.0	22.0	48.0	23.0	28.0	51.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000170	250.0	22.0	48.0	23.0	28.0	51.0	86.5	113.0	25.0	不带键槽	G2	在线咨询	1	金额为空
EV151-03000171	250.0	22.0	48.0	23.0	28.0	51.0	86.5	113.0	25.0	带键槽	G2	在线咨询	1	金额为空
EV151-03000152	250.0	26.0	48.0	23.0	28.0	51.0	-	-	-	不带键槽	G1	在线咨询	1	金额为空
EV151-03000153	250.0	26.0	48.0	23.0	28.0	51.0	-	-	-	带键槽	G1	在线咨询	1	金额为空
EV151-03000172	250.0	26.0	48.0	23.0	28.0	51.0	86.5	113.0	25.0	不带键槽	G2	在线咨询	1	金额为空
EV151-03000173	250.0	26.0	48.0	23.0	28.0	51.0	86.5	113.0	25.0	带键槽	G2	在线咨询	1	金额为空

基本信息
技术信息

铝，黑色，喷塑涂层
规格
类型：

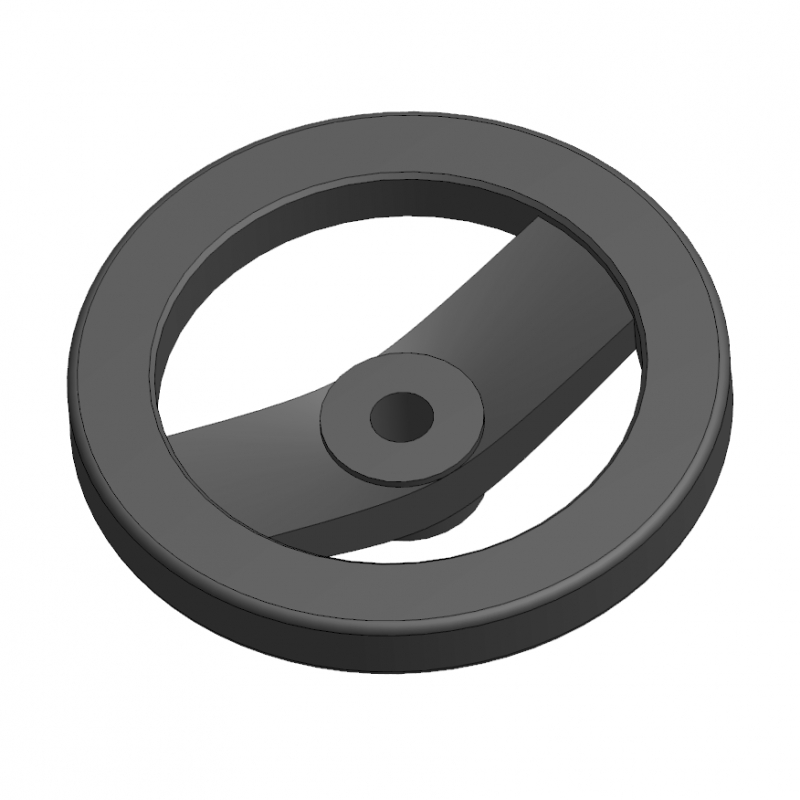

G1：不带手柄

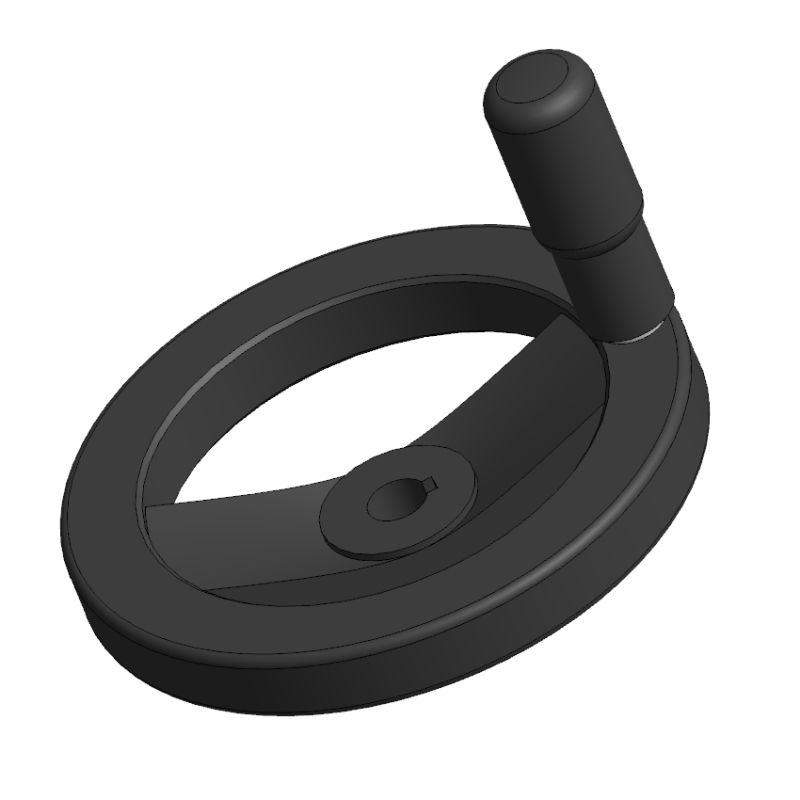

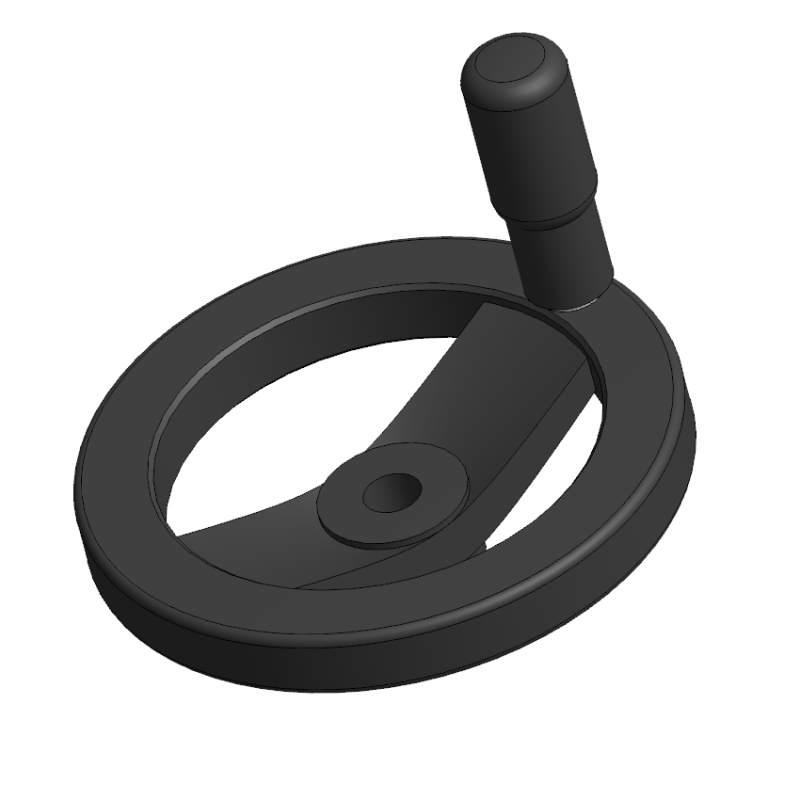

G2：带旋转手柄
钻孔代码：
不带键槽

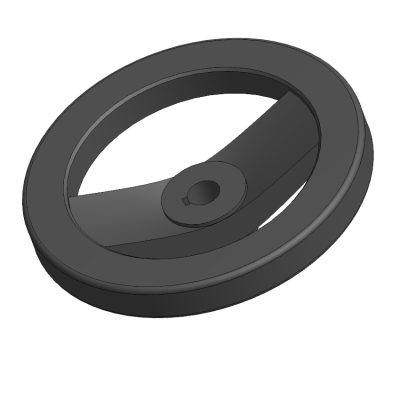

带键槽
铝制
机加工轮毂
车削轮缘
轮缘与孔同轴度<0.4
本体喷塑涂层
黑色，纹理饰面
柱状旋转手柄：参见柱状旋转手柄02型
塑料，高科技聚合体
黑色，亚光饰面

技术信息：
键槽(P7)
十字孔(P8)
ISO-基本公差(P1)

ISO-基本公差P1.pdf

十字孔P8.pdf

可选配件

柱状旋转手柄02型
