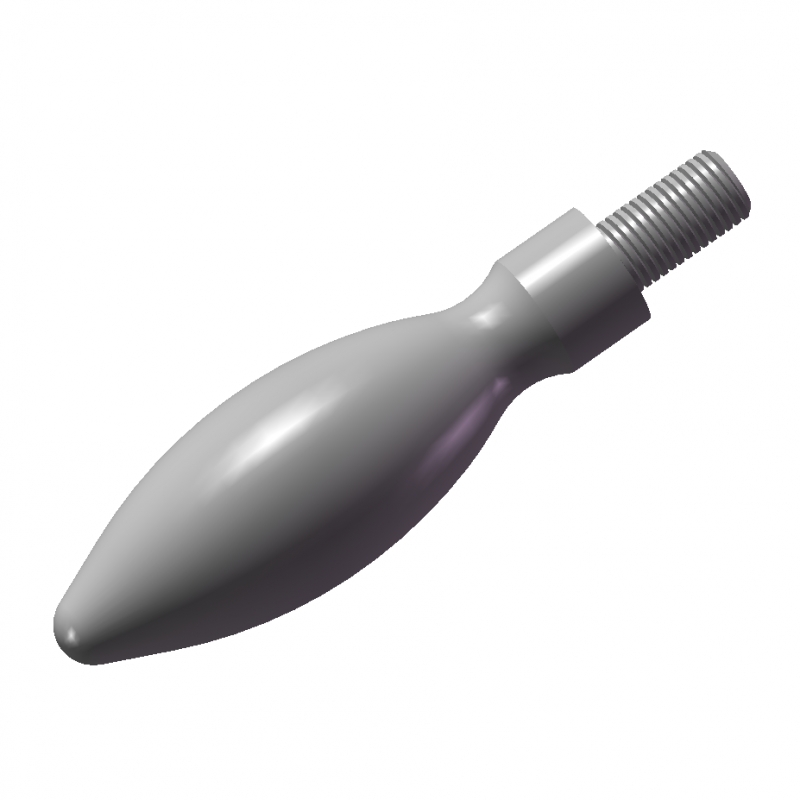

固定手柄05型

制式	公制
表面处理	电镀
螺纹类型	外螺纹
手柄材质	不锈钢钢制塑料
螺纹规格	M6 M8 M10 M12 M16
手柄长度范围	100~150mm 50~100mm
描述	固定手柄05型,

点击可见技术信息，图纸下载及3D演示

手机扫一扫

固定手柄05型

以上设计和拍摄图片的颜色可能和实际略有差异，仅供参考

规格筛选

A(手柄直径)

E≈(手柄长度)

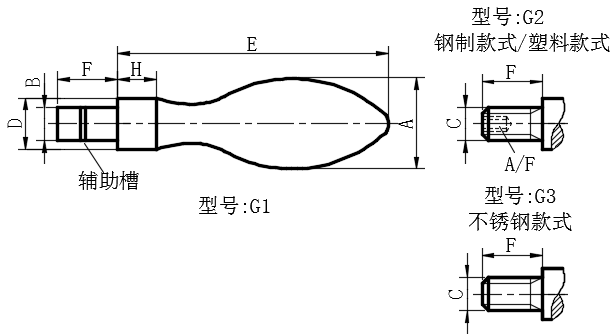

SKU	A (手柄直径)	B (h8)	C (螺纹规格)	D (h13)	E≈ (手柄长度)	F	H	(A/F)	手柄长度范围	手柄材质	G类型	价格 (未税)	包装 (个/包)	购买	3D 图纸	图纸下载
EV153-03000610	16.0	7.0	-	10.0	50.0	11.0	7.0	-	0~50mm	钢制款式	G1	在线咨询	10	金额为空
EV153-03000615	16.0	-	M6	10.0	50.0	11.0	7.0	3.0	0~50mm	钢制款式	G2	在线咨询	10	金额为空
EV153-03000622	16.0	-	M6	10.0	50.0	11.0	7.0	-	0~50mm	不锈钢款式	G3	在线咨询	10	金额为空
EV153-03000611	20.0	8.0	-	13.0	64.0	13.0	8.0	-	50~100mm	钢制款式	G1	在线咨询	10	金额为空
EV153-03000616	20.0	-	M8	13.0	64.0	13.0	8.0	4.0	50~100mm	钢制款式	G2	在线咨询	5	尚未登入
EV153-03000620	20.0	-	M8	13.0	64.0	13.0	8.0	4.0	50~100mm	塑料款式	G2	在线咨询	10	尚未登入
EV153-03000623	20.0	-	M8	13.0	64.0	13.0	8.0	-	50~100mm	不锈钢款式	G3	在线咨询	10	金额为空
EV153-03000612	25.0	10.0	-	16.0	80.0	14.0	10.0	-	50~100mm	钢制款式	G1	在线咨询	5	金额为空
EV153-03000617	25.0	-	M10	16.0	80.0	14.0	10.0	5.0	50~100mm	钢制款式	G2	在线咨询	5	尚未登入
EV153-03000621	25.0	-	M10	16.0	80.0	14.0	10.0	5.0	50~100mm	塑料款式	G2	在线咨询	10	尚未登入
EV153-03000624	25.0	-	M10	16.0	80.0	14.0	10.0	-	50~100mm	不锈钢款式	G3	在线咨询	5	金额为空
EV153-03000613	32.0	13.0	-	20.0	100.0	21.0	13.0	-	50~100mm	钢制款式	G1	在线咨询	5	金额为空
EV153-03000618	32.0	-	M12	20.0	100.0	21.0	13.0	6.0	50~100mm	钢制款式	G2	在线咨询	5	金额为空
EV153-03000022	32.0	-	M12	20.0	100.0	21.0	13.0	6.0	50~100mm	塑料款式	G2	在线咨询	5	尚未登入
EV153-03000614	36.0	16.0	-	22.0	112.0	26.0	14.0	-	100~150mm	钢制款式	G1	在线咨询	5	金额为空
EV153-03000619	36.0	-	M16	22.0	112.0	26.0	14.0	8.0	100~150mm	钢制款式	G2	在线咨询	5	尚未登入

基本信息
技术信息
附件信息

类型:
G1无螺纹光轴
G2,G3带螺纹轴
钢制款式：
钢制
镀锌，蓝钝处理
不锈钢款式：
不锈钢AISI 316L

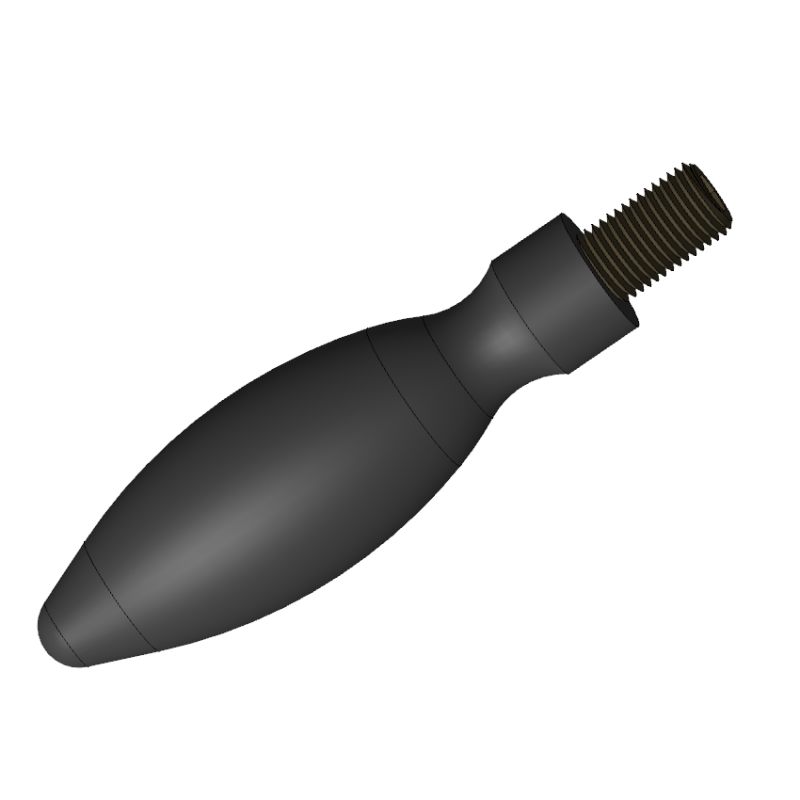

塑料款式：
塑料
高科技聚合体(聚酰胺PA)
最高耐受度达100º
黑色，亚光饰面
钢制螺栓，发黑处理

技术信息：
ISO-基本公差(P1)
塑料特性(P2)
不锈钢特性(P4)

ISO-基本公差P1.pdf

不锈钢特性P4.pdf

塑料特性P2.pdf

信息：
DIN官方标准中提供的其他尺寸有10和13.
