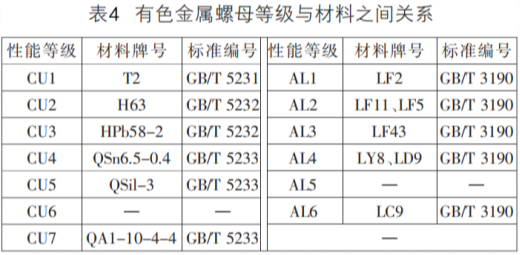

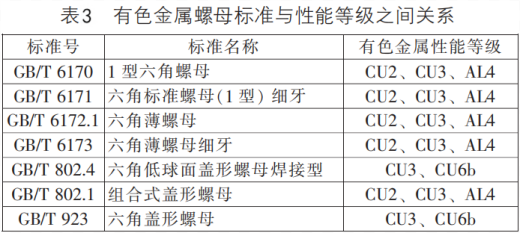

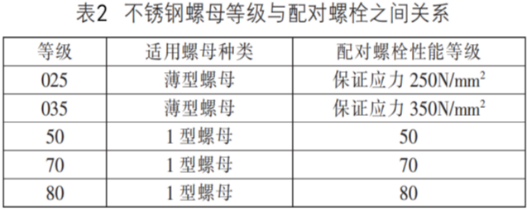

螺母选型时还需要注意的是螺母的性能等级和规格，对于碳钢螺母，碳钢的标准是为GB/T 3098.2（ISO 898-2），其常用强度等级与螺栓等级之间关系如表1所示；不锈钢的标准为GB/T 3098.15（ISO 3506.2），常用强度等级与螺栓等级之间关系如表2所示；有色金属的标准为GB/T 3098.10，常用强度等级和螺栓等级之间关系如表3、4所示，其中表3是指国家标准中涉及有色金属螺母标准与性能等级关系，通过表3结合实际使用的受力要求，可以确定其具体性能等级和规格，等级和规格确定后可以继续确定其具体材质牌号，相应性能等级与材质之间的关系就是表4；还有其他材质的螺母可以根据螺母设计指南，结合工作部位的受力要求，选用合适的等级和规格并确认材质牌号。如在高温和低温条件下使用的紧固件、镍合金钢类紧固件，根据材质的种类其保证应力参照相应标准，碳钢和合金钢类参照GB/T 3098.2，不锈钢类参照GB/T 3098.15，有色金属类参照GB/T 3098.10等。在计算螺母性能载荷后，我们还要注意在拧紧过程中，螺栓的断裂载荷会降低15%~20%。

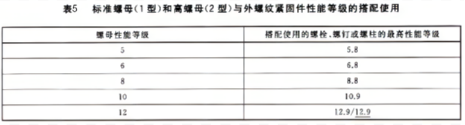

此外，螺栓和螺母在相互配合使用时，较高等级的螺母可以代替较低等级的螺母。标准螺母和高螺母可以根据表5来与外螺纹紧固件相互搭配使用。

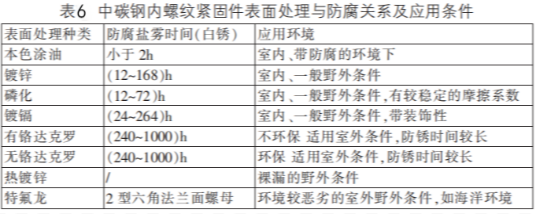

最后就是表面处理，碳钢由于自身没有防腐能力，全靠表面处理提升防腐性能，所以它们的表面处理种类非常丰富，相关内容如表6所示；而不锈钢相比之下就简单多了，常用的就是表面抛光处理后钝化即可增强防腐性能（GB/T 5267.4）。
以上这些就是关于螺母标准件的选型原则，但对于非标准件也同样适用，先选择材质，再根据性能确定标准等，最后决定表面处理。
技术支持：郭洪华
编辑：刘康利
