不粘性涂料——特氟龙

发布于:2023-04-12 13:26:00

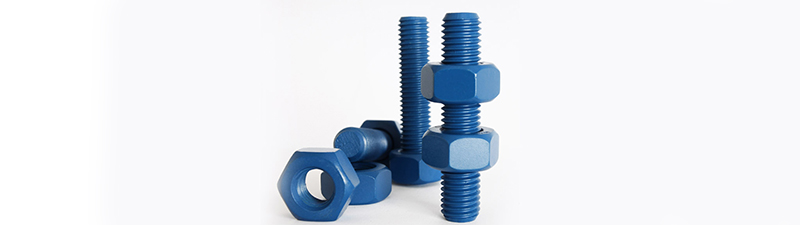

特氟龙(Telfon)是一种以聚四氟乙烯为基体树脂的特殊涂料,也被称为铁氟龙、特富龙等,主要特点有不黏性、热稳定性、滑动性、抗湿性、耐磨损性和耐腐蚀性等,正是这些特性使它被广泛应用于机械工业、电子电气、医疗器械以及其他不黏性产品等,而不黏性这一优点对各类模具的重要性更不用说,经特氟龙涂覆型腔后的模具可以使型腔内的工件在开模顶出后顺利脱落,避免工件的变形和黏连,保证了模具的工作效率。



特氟龙的涂覆主要分为八个步骤,分别是初检、高温脱脂、喷砂糙化、底漆喷涂、面漆喷涂、冷却、后期处理和终检。其中面漆喷涂的涂料就是聚四氟乙烯,这种材料在单独喷涂时由于其不黏性会导致很难附着在工件表面,因此需要在聚四氟乙烯涂料和工件中间加一层底漆:聚酰胺酰亚胺树脂或有相似功能的树脂,提供强附着力,从而将两者牢牢黏连,达到涂覆的效果。



特氟龙涂料在使用时需要注意几点:

1. 不可用于精密零件。特氟龙涂层的厚度在20-35微米左右,如果应用于精密零件,则会影响其尺寸精度。

2. 对于基材的使用温度要求较高。特氟龙面漆的固化条件为在380℃下烘烤10分钟左右,因此如果工件的使用温度低于380℃,那么在涂覆固化过程中就会造成基材的失效,从而影响工件的使用情况。

3. 工件的表面无法达到镜面效果。特氟龙涂料在涂覆之前,需要对工件表面进行喷砂处理,增强涂料的附着力,处理后的工件表面粗糙度为3-6微米,经涂覆后也无法达到镜面效果。

4. 工件基材的收缩率要小。特氟龙的涂覆需要烘烤固化冷却后才能附着在基材上进行使用,在此过程中会出现工件的热胀冷缩,而工件基材的收缩率大的话,在加热时会将涂料撑破,造成裂痕,影响使用。

5. 表面有特氟龙的工件对工作环境的要求较高。在使用带有特氟龙涂料的零件时需要注意避免硬物对涂料附着部位的磕碰,以免造成涂料脱落,影响工件的使用寿命。

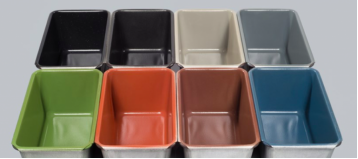

(图源网络)

技术支持:郭洪华

编辑:刘康利
