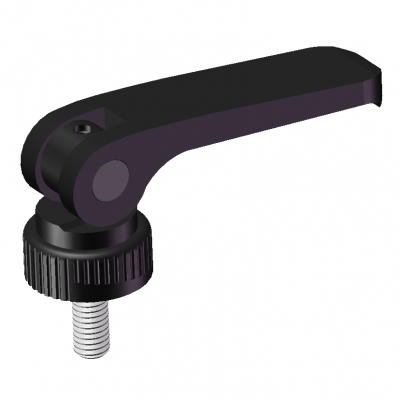

凸轮式夹紧杆02型
产品参数
| 制式 | 公制 |
| 螺纹类型 | 外螺纹 |
| 手柄材质 | 塑料 |
| 螺纹规格 | M8 |
| 手柄长度范围 | 50~100mm |
| 描述 | 凸轮式夹紧杆02型, |
规格
- 基本信息
- 附件信息
- 附件信息

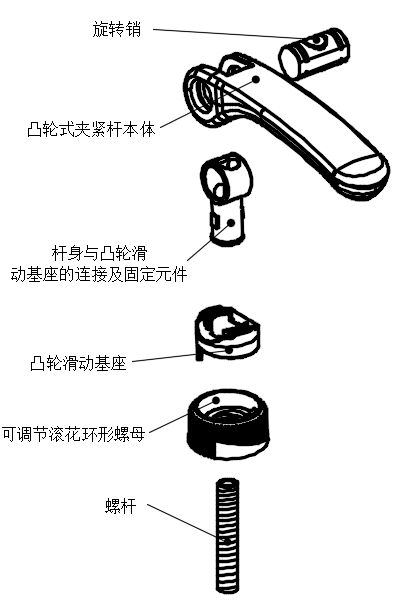

| 凸轮柄身: | |||||
| 玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。 | |||||
| 旋转销: | |||||
| 光亮镀锌钢或AISI303不锈钢,带螺纹孔或螺杆。 | |||||
| 连接及固定杆身与凸轮滑动基座的元件: | |||||
| 聚酰胺基(PA)高科技聚合体,黑色。 | |||||
| 凸轮滑动基座: | |||||
| 聚酰胺基(PA)超级高科技聚合体,黑色。 | |||||
| 可调节滚花环形螺母: | |||||
| 聚酰胺基(PA)超级高科技聚合体,黑色。 | |||||

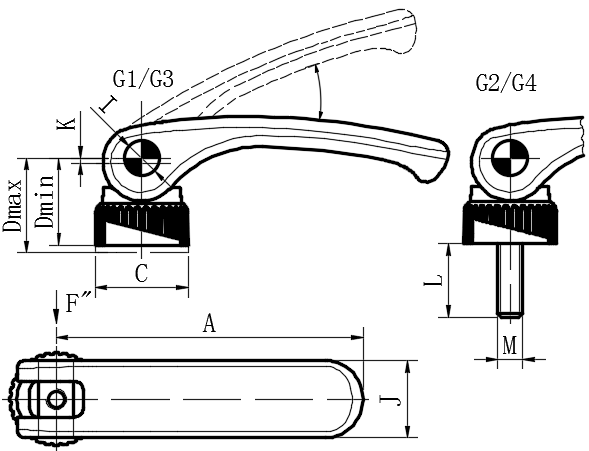

| 类型: | |||||
| G1:通过可调节环形螺母定位,带有螺纹孔的旋转销采用镀锌 | |||||
| 钢制造。 | |||||
| G2:由可调节环形螺母定位,旋转销带镀锌钢螺杆,倒角平头 | |||||
| 符合UNI 947:ISO 4753(参见(钢制嵌件)技术参数P6)。 | |||||
| G3:通过可调节环形螺母定位,带有螺纹孔的旋转销采用AISI | |||||
| 303不锈钢制造。 | |||||
| G4:通过可调节环形螺母定位,带有螺杆的旋转销采用AISI | |||||
| 303不锈钢制造,带倒角平头符合UNI 947:ISO 4753(参见 | |||||
| (钢制嵌件)技术参数P6)。 |
| 特征及应用: | |||||
| 凸轮式夹紧杆是一种可实现快速并完全夹紧的装置。带有可调节环形螺母,可实现快速、安全地夹紧。基座上滚花环形螺母,可在夹紧杆处于所需位置并锁紧的情况下,调整夹紧力。 | |||||
| 安装建议: | |||||

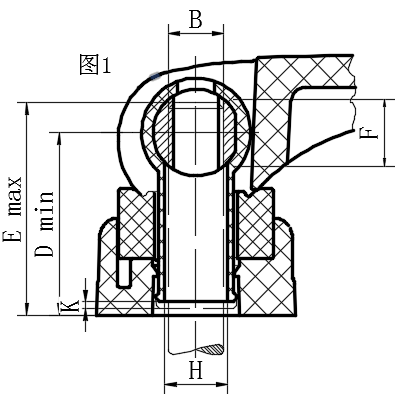

| G1/G3带有螺纹孔。安装凸轮夹紧杆的螺纹伸出组件表面的长度 | |||||
| 必须高于终止位置的值为Emax,如图1所示。在连接部件时,用 | |||||
| 户需要注意螺纹旋至终止位置时是否达到Emax高度值。 | |||||

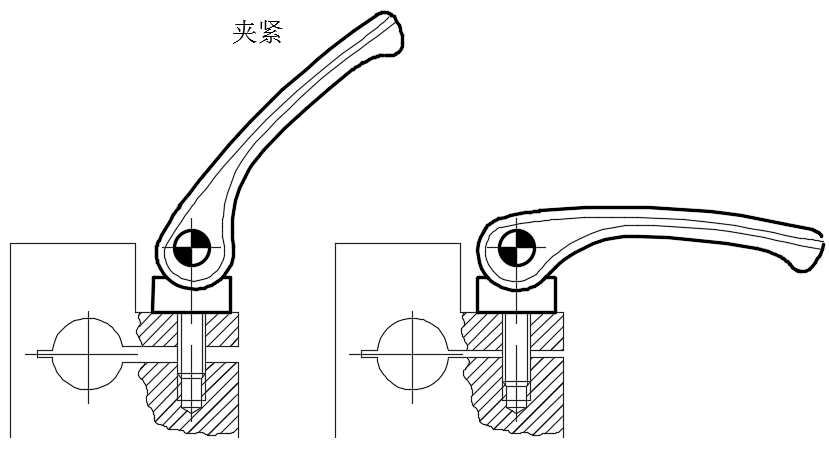

| 夹紧和调节说明: | |||||
| 顺时针方向旋转凸轮杆,直至旋转终点。微调:顺时针或逆时针方向旋转滚花调节环形螺母调整夹紧力,然后将凸轮杆固定在所需位置。环形螺母标有最小和最大调节值,最多旋转半圈即可够满足调节需求。夹紧:按下杆身,杆身的支点是一个偏心凸轮,偏心凸轮通过旋转达到控制调节基座的目的。 | |||||
